Расчет цепи цепи переменного синусоидального тока со взаимной индуктивностью катушек

1. Рассчитать взаимно индуктивные сопротивления

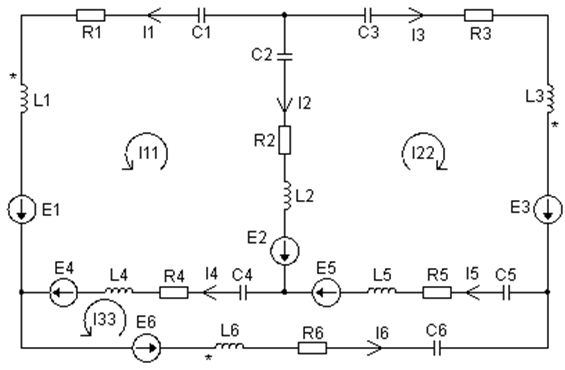

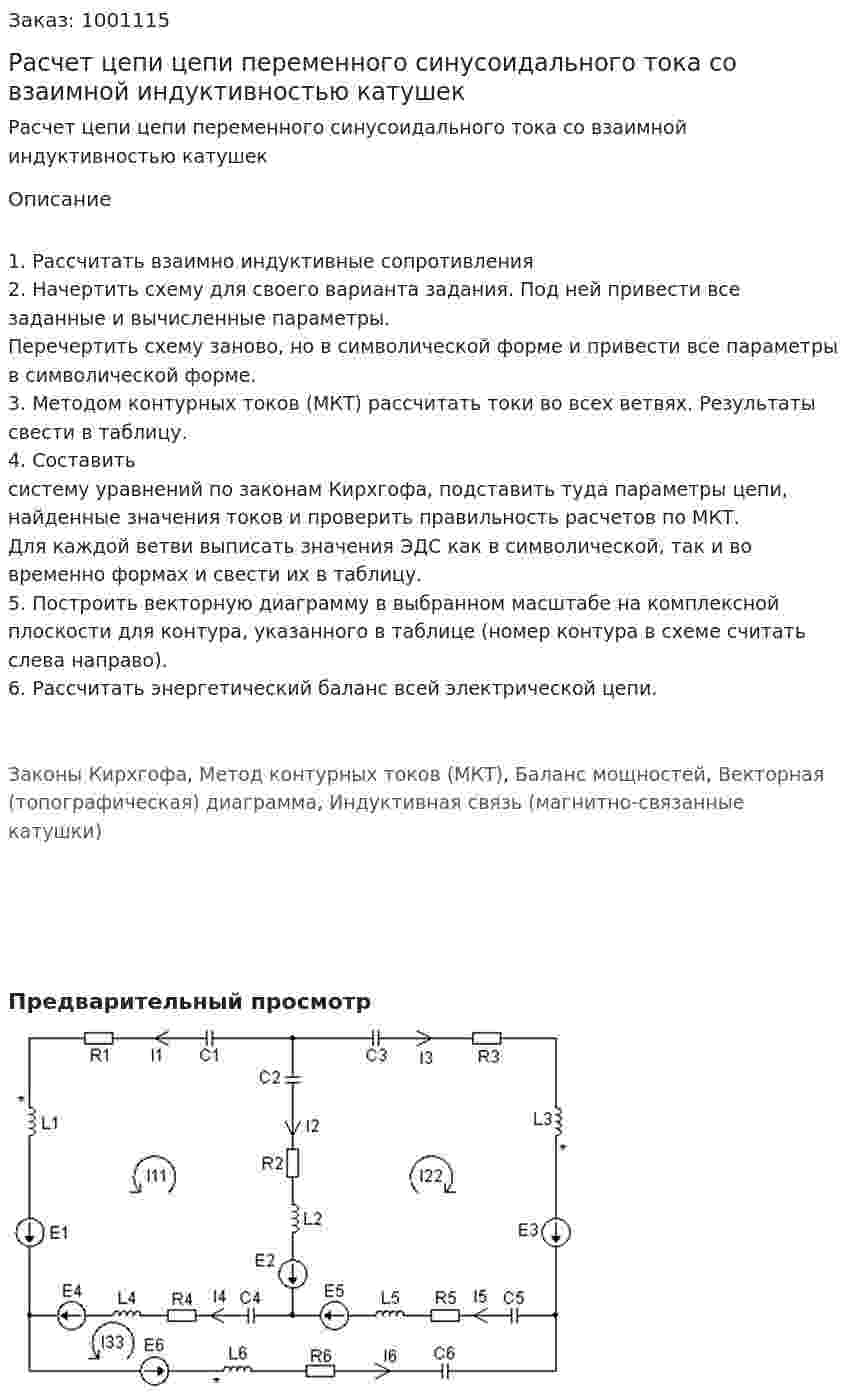

2. Начертить схему для своего варианта задания. Под ней привести все заданные и вычисленные параметры.
Перечертить схему заново, но в символической форме и привести все параметры в символической форме.
3. Методом контурных токов (МКТ) рассчитать токи во всех ветвях. Результаты свести в таблицу.
4. Составить систему уравнений по законам Кирхгофа, подставить туда параметры цепи, найденные значения токов и проверить правильность расчетов по МКТ.
Для каждой ветви выписать значения ЭДС как в символической, так и во временно формах и свести их в таблицу.
5. Построить векторную диаграмму в выбранном масштабе на комплексной плоскости для контура, указанного в таблице (номер контура в схеме считать слева направо).
6. Рассчитать энергетический баланс всей электрической цепи.


Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей, Векторная (топографическая) диаграмма, Индуктивная связь (магнитно-связанные катушки)
