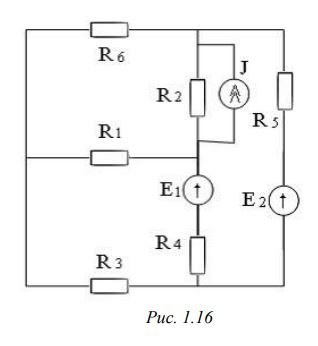

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 4. Включить ваттметр для измерения мощности источника Е1 и определить показания ваттметра. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. 6. Определить сопротивление R6, при котором в нем выделяется максимальная мощность. Вычислить значение этой мощности. Вариант 16 Дано: Е1= 52 В, Е2 = 28 В, J = 2 A R1 = 13 Ом, R2 = 21 Ом, R3 = 16 Ом, R4 = 25 Ом, R5 = 15 Ом, R6 = 13 Ом
РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 4. Включить ваттметр для измерения мощности источника Е1 и определить показания ваттметра. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. 6. Определить сопротивление R6, при котором в нем выделяется максимальная мощность. Вычислить значение этой мощности. Вариант 16 Дано: Е1= 52 В, Е2 = 28 В, J = 2 A R1 = 13 Ом, R2 = 21 Ом, R3 = 16 Ом, R4 = 25 Ом, R5 = 15 Ом, R6 = 13 Ом
Описание
Подробное решение в WORD+файл MathCad
Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Метод узловых потенциалов (напряжений; МУП)
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 4. Включить ваттметр для измерения мощности источника Е1 и определить показания ваттметра. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. 6. Определить сопротивление R6, при котором в нем выделяется максимальная мощность. Вычислить значение этой мощности. Вариант 16 Дано: Е1= 52 В, Е2 = 28 В, J = 2 A R1 = 13 Ом, R2 = 21 Ом, R3 = 16 Ом, R4 = 25 Ом, R5 = 15 Ом, R6 = 13 Ом
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. Вариант 10 Дано: Е1= 45 В, Е2 = 40 В, J = 1,4 A R1 = 20 Ом, R2 = 15 Ом, R3 = 22 Ом, R4 = 23 Ом, R5 = 32 Ом, R6 = 28 Ом
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. Вариант 10 Дано: Е1= 45 В, Е2 = 40 В, J = 1,4 A R1 = 20 Ом, R2 = 15 Ом, R3 = 22 Ом, R4 = 23 Ом, R5 = 32 Ом, R6 = 28 Ом
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. Вариант 13 Дано: Е1= 22 В, Е2 = 34 В, J = 1,7 A R1 = 7 Ом, R2 = 18 Ом, R3 = 19 Ом, R4 = 24 Ом, R5 = 6 Ом, R6 = 34 Ом
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. Вариант 13 Дано: Е1= 22 В, Е2 = 34 В, J = 1,7 A R1 = 7 Ом, R2 = 18 Ом, R3 = 19 Ом, R4 = 24 Ом, R5 = 6 Ом, R6 = 34 Ом
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. Вариант 18 Дано: Е1= 26 В, Е2 = 24 В, J = 2,2 A R1 = 17 Ом, R2 = 2 Ом, R3 = 14 Ом, R4 = 35 Ом, R5 = 21 Ом, R6 = 17 Ом
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. Вариант 18 Дано: Е1= 26 В, Е2 = 24 В, J = 2,2 A R1 = 17 Ом, R2 = 2 Ом, R3 = 14 Ом, R4 = 35 Ом, R5 = 21 Ом, R6 = 17 Ом
- Расчетно-графическая работа №1. Расчет линейных электрических цепей постоянного тока 1 Составить систему уравнений по законам Кирхгофа. 2 Рассчитать токи во всех ветвях электрической цепи методом контурных токов. 3 Рассчитать токи во всех ветвях электрической цепи методом узловых потенциалов. 4 Рассчитать ток в ветви с сопротивлением Rx методом эквивалентного генератора. 5 Проверить баланс мощностей Дано: E2 = 75 В, Е3 = 80 В, Е4 = 90 В, Е5 = 45 В, J = 0.03 А, R1 = 105 Ом, R2 = 60 Ом, R3 = 84 Ом, R4 = 56 Ом, Rx = R4
- Расчётно-графическая работа №1 Расчёт линейных электрических цепей постоянного тока I. При отсоединенной ветви MN: 1. Составить уравнения по законам Кирхгофа; 2. Рассчитать токи ветвей методом узловых потенциалов; 3. Рассчитать токи ветвей методом контурных токов; 4. Проверить выполнение баланса мощностей; 5. Найти токи, указанные в таблице численных значения, методом эквивалентного генератора. II. Подключить ветвь MN и вычислить потенциал точки А. Вариант 6 (Схема 30 Данные 30)
- Расчётно-графическая работа №1 Расчёт линейных электрических цепей постоянного тока I. При отсоединенной ветви MN: 1. Составить уравнения по законам Кирхгофа; 2. Рассчитать токи ветвей методом узловых потенциалов; 3. Рассчитать токи ветвей методом контурных токов; 4. Проверить выполнение баланса мощностей; 5. Найти токи, указанные в таблице численных значения, методом эквивалентного генератора. II. Подключить ветвь MN и вычислить потенциал точки А. Вариант 6 (Схема 30 Данные 30)
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 4. Включить ваттметр для измерения мощности источника Е1 и определить показания ваттметра. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. 6. Определить сопротивление R6, при котором в нем выделяется максимальная мощность. Вычислить значение этой мощности. Вариант 11 Дано: Е1= 55 В, Е2 = 38 В, J = 1,5 A R1 = 3 Ом, R2 = 16 Ом, R3 = 21 Ом, R4 = 13 Ом, R5 = 35 Ом, R6 = 30 Ом
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 4. Включить ваттметр для измерения мощности источника Е1 и определить показания ваттметра. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. 6. Определить сопротивление R6, при котором в нем выделяется максимальная мощность. Вычислить значение этой мощности. Вариант 11 Дано: Е1= 55 В, Е2 = 38 В, J = 1,5 A R1 = 3 Ом, R2 = 16 Ом, R3 = 21 Ом, R4 = 13 Ом, R5 = 35 Ом, R6 = 30 Ом
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 4. Включить ваттметр для измерения мощности источника Е1 и определить показания ваттметра. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. 6. Определить сопротивление R6, при котором в нем выделяется максимальная мощность. Вычислить значение этой мощности. Вариант 16 Дано: Е1= 52 В, Е2 = 28 В, J = 2 A R1 = 13 Ом, R2 = 21 Ом, R3 = 16 Ом, R4 = 25 Ом, R5 = 15 Ом, R6 = 13 Ом
- РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА № 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Для заданной схемы в общем виде составить систему уравнений: а) по 1-му и 2-му законам Кирхгофа; б) по методу контурных токов; в) по методу узловых потенциалов. 2. Выбрать метод расчета и определить токи во всех ветвях. 3. Проверить решение по балансу мощности. 4. Включить ваттметр для измерения мощности источника Е1 и определить показания ваттметра. 5. Выделить ветвь с резистором R6 и заменить остальную часть цепи эквивалентным двухполюсником с параметрами RЭ и ЕЭ. Определить величины RЭ и ЕЭ. 6. Определить сопротивление R6, при котором в нем выделяется максимальная мощность. Вычислить значение этой мощности. Вариант 16 Дано: Е1= 52 В, Е2 = 28 В, J = 2 A R1 = 13 Ом, R2 = 21 Ом, R3 = 16 Ом, R4 = 25 Ом, R5 = 15 Ом, R6 = 13 Ом
