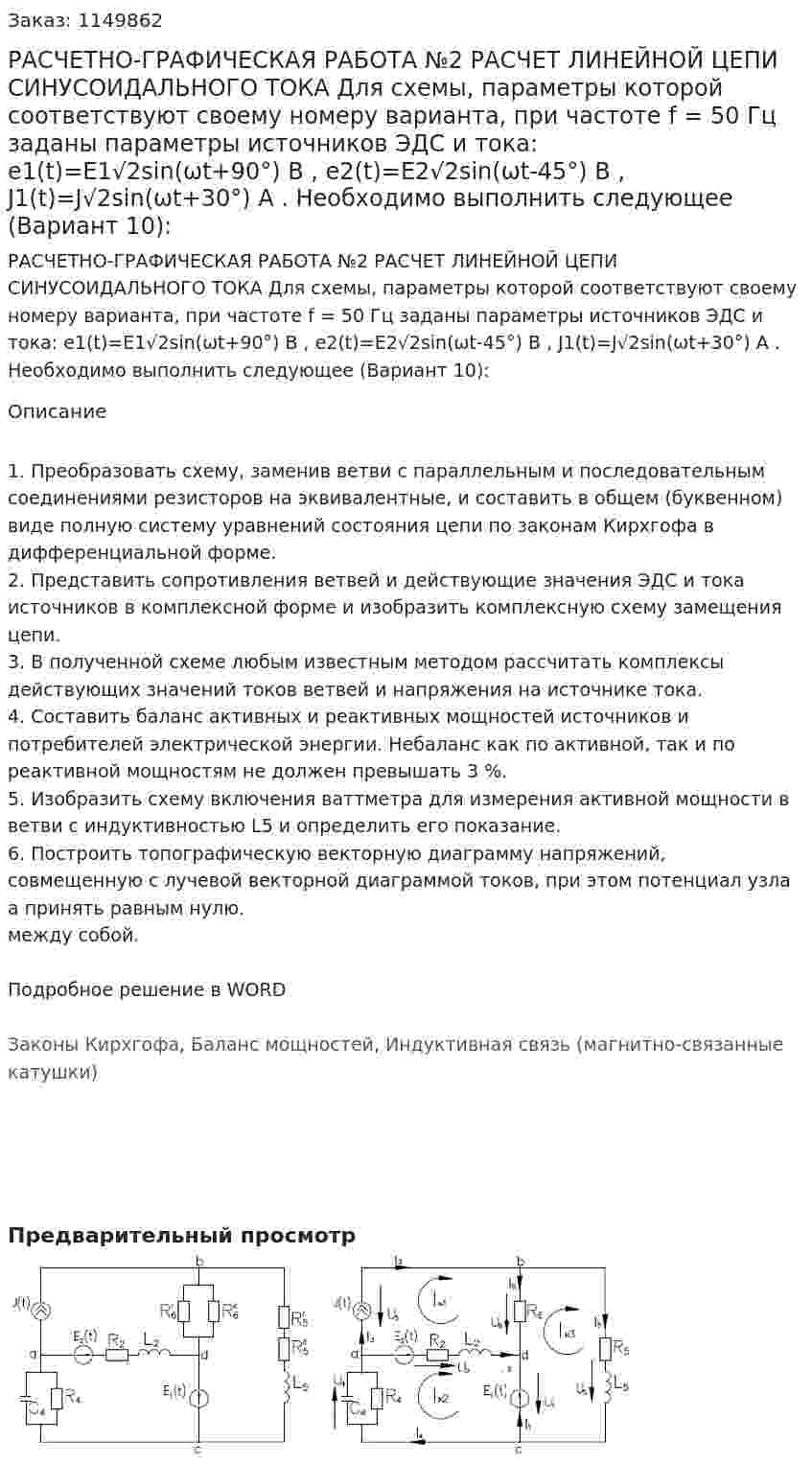

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА №2 РАСЧЕТ ЛИНЕЙНОЙ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА Для схемы, параметры которой соответствуют своему номеру варианта, при частоте f = 50 Гц заданы параметры источников ЭДС и тока: e1(t)=E1√2sin(ωt+90°) В , e2(t)=E2√2sin(ωt-45°) В , J1(t)=J√2sin(ωt+30°) А . Необходимо выполнить следующее (Вариант 10):

1. Преобразовать схему, заменив ветви с параллельным и последовательным соединениями резисторов на эквивалентные, и составить в общем (буквенном) виде полную систему уравнений состояния цепи по законам Кирхгофа в дифференциальной форме.
2. Представить сопротивления ветвей и действующие значения ЭДС и тока источников в комплексной форме и изобразить комплексную схему замещения цепи.
3. В полученной схеме любым известным методом рассчитать комплексы действующих значений токов ветвей и напряжения на источнике тока.
4. Составить баланс активных и реактивных мощностей источников и потребителей электрической энергии. Небаланс как по активной, так и по реактивной мощностям не должен превышать 3 %.
5. Изобразить схему включения ваттметра для измерения активной мощности в ветви с индуктивностью L5 и определить его показание.
6. Построить топографическую векторную диаграмму напряжений, совмещенную с лучевой векторной диаграммой токов, при этом потенциал узла а принять равным нулю.
между собой.

Подробное решение в WORD

Законы Кирхгофа, Баланс мощностей, Индуктивная связь (магнитно-связанные катушки)
