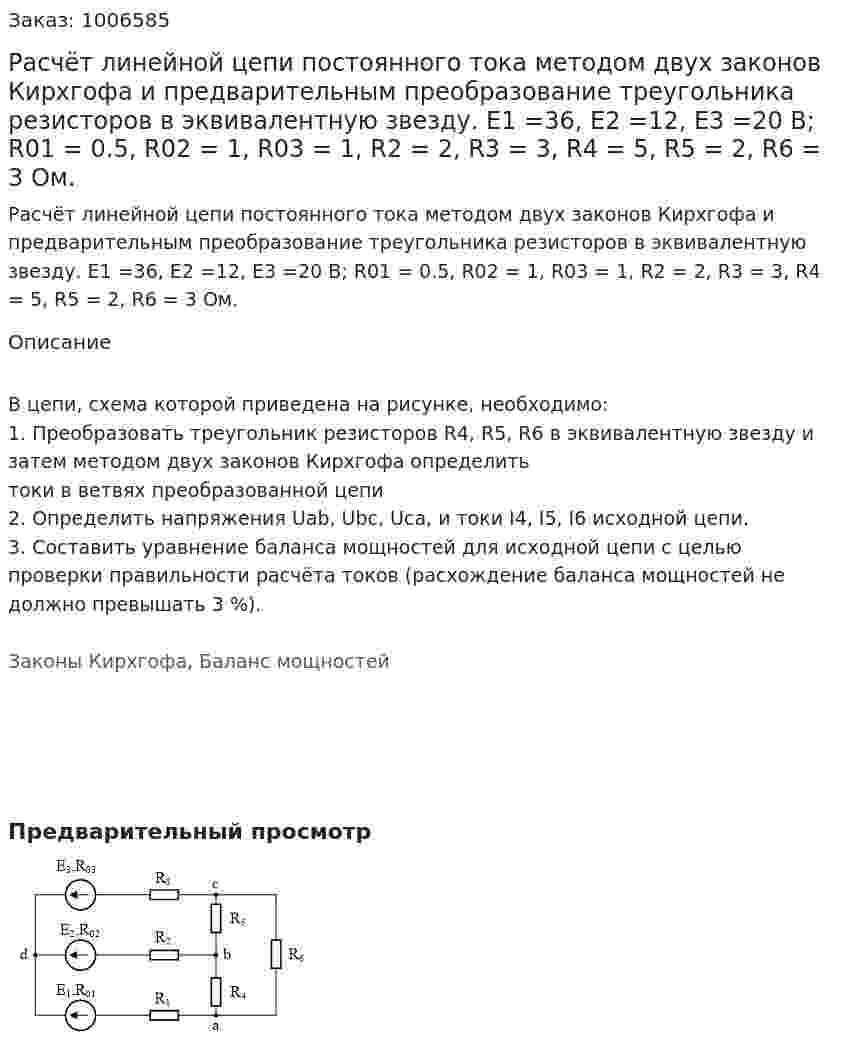

Расчёт линейной цепи постоянного тока методом двух законов Кирхгофа и предварительным преобразование треугольника резисторов в эквивалентную звезду. E1 =36, E2 =12, E3 =20 В; R01 = 0.5, R02 = 1, R03 = 1, R2 = 2, R3 = 3, R4 = 5, R5 = 2, R6 = 3 Ом.
Расчёт линейной цепи постоянного тока методом двух законов Кирхгофа и предварительным преобразование треугольника резисторов в эквивалентную звезду. E1 =36, E2 =12, E3 =20 В; R01 = 0.5, R02 = 1, R03 = 1, R2 = 2, R3 = 3, R4 = 5, R5 = 2, R6 = 3 Ом.
Описание

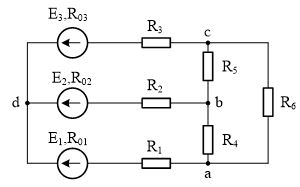

В цепи, схема которой приведена на рисунке, необходимо:
1. Преобразовать треугольник резисторов R4, R5, R6 в эквивалентную звезду и затем методом двух законов Кирхгофа определить токи в ветвях преобразованной цепи
2. Определить напряжения Uab, Ubc, Uca, и токи I4, I5, I6 исходной цепи.
3. Составить уравнение баланса мощностей для исходной цепи с целью проверки правильности расчёта токов (расхождение баланса мощностей не должно превышать 3 %).
Законы Кирхгофа, Баланс мощностей
- Расчёт линейной цепи постоянного тока методом двух законов Кирхгофа и предварительным преобразование треугольника резисторов в эквивалентную звезду. E1 =36, E2 =12, E3 =20 В; R01 = 0.5, R02 = 1, R03 = 1, R2 = 2, R3 = 3, R4 = 5, R5 = 2, R6 = 3 Ом.
- Расчет линейной цепи постоянного тока методом двух законов Кирхгофа и предварительным преобразование треугольника резисторов в эквивалентную звезду. В цепи, схема которой приведена на рисунке 1, требуется: 1. Преобразовать треугольник резисторов R4, R5, R6 в эквивалентную звезду и затем методом двух законов Кирхгофа определить токи в ветвях преобразованной цепи 2. Определить напряжения Uab, Ubc, Uca и токи I4, I5, I6 исходной цепи 3. Составить уравнение баланса мощностей для исходной цепи с целью проверки правильности расчета токов (расхождение баланса мощностей не должно превышать 3 %). Номер схемы и чистовые данные к расчету определяются по таблице 1 и 2. Вариант 13, группа 1
- Расчет линейной цепи постоянного тока методом двух законов Кирхгофа и предварительным преобразование треугольника резисторов в эквивалентную звезду. В цепи, схема которой приведена на рисунке 1, требуется: 1. Преобразовать треугольник резисторов R4, R5, R6 в эквивалентную звезду и затем методом двух законов Кирхгофа определить токи в ветвях преобразованной цепи 2. Определить напряжения Uab, Ubc, Uca и токи I4, I5, I6 исходной цепи 3. Составить уравнение баланса мощностей для исходной цепи с целью проверки правильности расчета токов (расхождение баланса мощностей не должно превышать 3 %). Номер схемы и чистовые данные к расчету определяются по таблице 1 и 2. Вариант 13, группа 1
- Расчет линейной цепи постоянного тока методом двух законов Кирхгофа с предварительным преобразованием треугольника резисторов в эквивалентную звезду. В цепи, схема которой приведена на рис.1, требуется: 1) преобразовать треугольник резисторов R4, R5, R6 в эквивалентную звезду затем методом двух законов Кирхгофа определить токи в ветвях преобразованной цели; 2) определить напряжения Uab, Ubc, Uca и токи I4, I5, I6 исходной цепи; 3) составить уравнение баланса мощностей для исходной цепи с целью проверки правильности (расхождение баланса мощностей не должно превышать 3 %). Вариант 12
- Расчет линейной цепи постоянного тока методом двух законов Кирхгофа с предварительным преобразованием треугольника резисторов в эквивалентную звезду. В цепи, схема которой приведена на рис.1, требуется: 1) преобразовать треугольник резисторов R4, R5, R6 в эквивалентную звезду затем методом двух законов Кирхгофа определить токи в ветвях преобразованной цели; 2) определить напряжения Uab, Ubc, Uca и токи I4, I5, I6 исходной цепи; 3) составить уравнение баланса мощностей для исходной цепи с целью проверки правильности (расхождение баланса мощностей не должно превышать 3 %). Вариант 12
- Расчет линейной цепи при импульсном воздействии 1. Для заданной электрической цепи рассчитать классическим и операторным методом переходную характеристику. 2. Построить график переходной характеристики. 3. Определить по графикам параметры переходной характеристики: постоянные времени τ, время установления tуст (на уровне 0.9) и сравнить их с расчетными. 4. Качественно объяснить характер переходной характеристики. 5. Считая, что входной сигнал – прямоугольный импульс с амплитудой Е и длительностью tи = {τ}max, записать выражение для выходного сигнала и построить его график.
- Расчет линейной цепи при импульсном воздействии 1. Для заданной электрической цепи рассчитать классическим и операторным методом переходную характеристику. 2. Построить график переходной характеристики. 3. Определить по графикам параметры переходной характеристики: постоянные времени τ, время установления tуст (на уровне 0.9) и сравнить их с расчетными. 4. Качественно объяснить характер переходной характеристики. 5. Считая, что входной сигнал – прямоугольный импульс с амплитудой Е и длительностью tи = {τ}max, записать выражение для выходного сигнала и построить его график.
- Расчет линейной трехфазной цепи В трехфазную цепь большой мощности необходимо включить три однофазных приемника и один симметричный трехфазный. Однофазные и трехфазные приемники должны быть соединены по схеме: «звезда» или «треугольник». Исходные данные рассчитываемой трехфазной цепи приведены в таблице 3.Группа 5 (начальная фаза UA = -90°) Вариант 10Сеть – четырехпроводная, 220В
- Расчет линейной трехфазной цепи В трехфазную цепь большой мощности необходимо включить три однофазных приемника и один симметричный трехфазный. Однофазные и трехфазные приемники должны быть соединены по схеме: «звезда» или «треугольник». Исходные данные рассчитываемой трехфазной цепи приведены в таблице 3.Группа 5 (начальная фаза UA = -90°) Вариант 3Сеть – четырехпроводная, 220В
- Расчет линейной трехфазной цепи В трехфазную цепь большой мощности необходимо включить три однофазных приемника и один симметричный трехфазный. Однофазные и трехфазные приемники должны быть соединены по схеме: «звезда» или «треугольник». Исходные данные рассчитываемой трехфазной цепи приведены в таблице 3.Группа 5 (начальная фаза UA = -90°) Вариант 3Сеть – четырехпроводная, 220В
- Расчет линейной трехфазной цепи с гармоническими напряжениями и токами Данные для расчета линейной трехфазной цепи: eA(t)=√2∙127 sin(ωt); R1=50 Ом, L1=159,24 мГн, С1=127,2 мкФ.
- Расчет линейной трехфазной цепи с гармоническими напряжениями и токами Данные для расчета линейной трехфазной цепи: eA(t)=√2∙127 sin(ωt); R1=50 Ом, L1=159,24 мГн, С1=127,2 мкФ.
- РАСЧЕТ ЛИНЕЙНОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях схемы с помощью законов Кирхгофа. 2. Определить токи в ветвях схемы методом контурных токов. 3. Определить показание вольтметра. 4. Составить уравнение баланса мощностей и проверить его подстановкой числовых значений.
- РАСЧЕТ ЛИНЕЙНОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях схемы с помощью законов Кирхгофа. 2. Определить токи в ветвях схемы методом контурных токов. 3. Определить показание вольтметра. 4. Составить уравнение баланса мощностей и проверить его подстановкой числовых значений.
