Расчёт линейных цепей синусоидального тока Вариант 17
Расчёт линейных цепей синусоидального тока Вариант 17

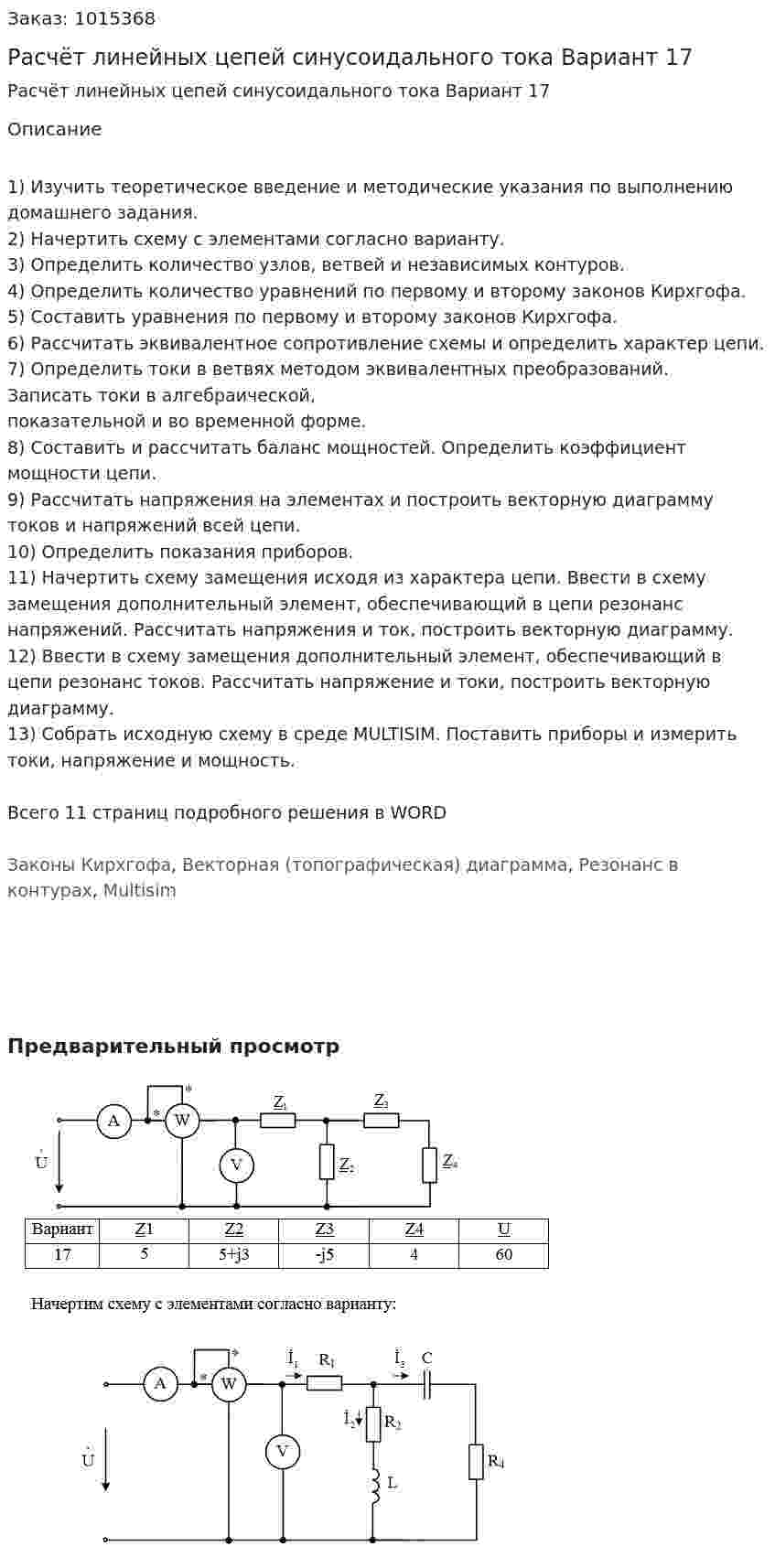

Описание
1) Изучить теоретическое введение и методические указания по выполнению домашнего задания.

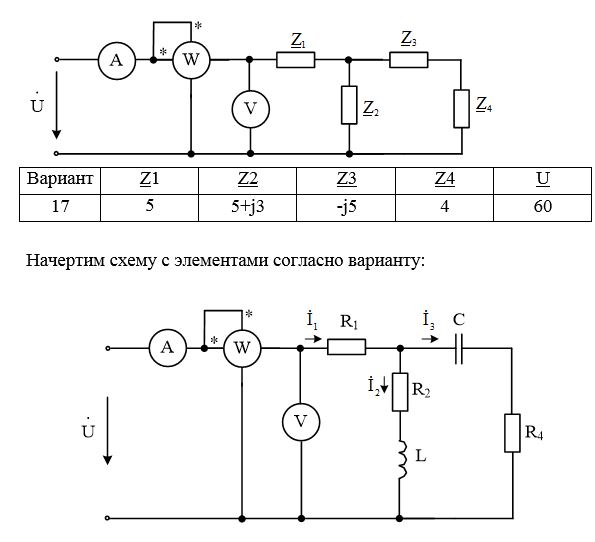

2) Начертить схему с элементами согласно варианту.
3) Определить количество узлов, ветвей и независимых контуров.
4) Определить количество уравнений по первому и второму законов Кирхгофа.
5) Составить уравнения по первому и второму законов Кирхгофа.
6) Рассчитать эквивалентное сопротивление схемы и определить характер цепи.
7) Определить токи в ветвях методом эквивалентных преобразований.
Записать токи в алгебраической, показательной и во временной форме.
8) Составить и рассчитать баланс мощностей. Определить коэффициент мощности цепи.
9) Рассчитать напряжения на элементах и построить векторную диаграмму токов и напряжений всей цепи.
10) Определить показания приборов.
11) Начертить схему замещения исходя из характера цепи. Ввести в схему замещения дополнительный элемент, обеспечивающий в цепи резонанс напряжений. Рассчитать напряжения и ток, построить векторную диаграмму.
12) Ввести в схему замещения дополнительный элемент, обеспечивающий в цепи резонанс токов. Рассчитать напряжение и токи, построить векторную диаграмму.
13) Собрать исходную схему в среде MULTISIM. Поставить приборы и измерить токи, напряжение и мощность.
Всего 11 страниц подробного решения в WORD
Законы Кирхгофа, Векторная (топографическая) диаграмма, Резонанс в контурах, Multisim

- Расчёт линейных цепей синусоидального тока Вариант 17
- Расчет линейных электрических цепей однофазного синусоидального токаНа рисунке 2 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Параметры цепи указаны в таблице 2. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей. Вариант 17
