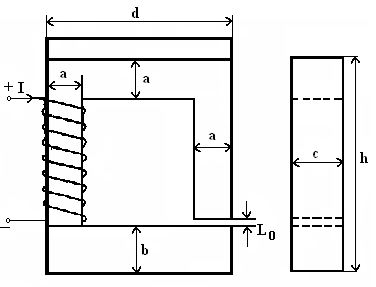

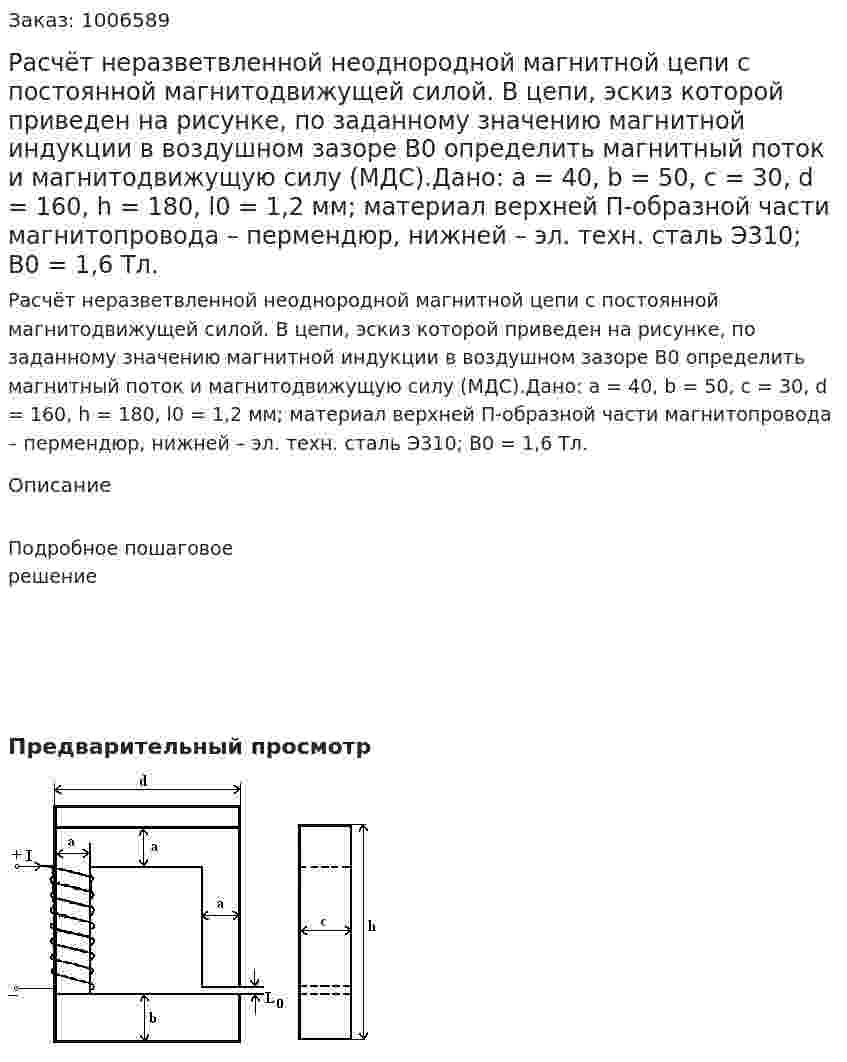

Расчёт неразветвленной неоднородной магнитной цепи с постоянной магнитодвижущей силой. В цепи, эскиз которой приведен на рисунке, по заданному значению магнитной индукции в воздушном зазоре B0 определить магнитный поток и магнитодвижущую силу (МДС).Дано: a = 40, b = 50, c = 30, d = 160, h = 180, l0 = 1,2 мм; материал верхней П-образной части магнитопровода – пермендюр, нижней – эл. техн. сталь Э310; B0 = 1,6 Тл.
Расчёт неразветвленной неоднородной магнитной цепи с постоянной магнитодвижущей силой. В цепи, эскиз которой приведен на рисунке, по заданному значению магнитной индукции в воздушном зазоре B0 определить магнитный поток и магнитодвижущую силу (МДС).Дано: a = 40, b = 50, c = 30, d = 160, h = 180, l0 = 1,2 мм; материал верхней П-образной части магнитопровода – пермендюр, нижней – эл. техн. сталь Э310; B0 = 1,6 Тл.
Описание
Подробное пошаговое решение
- “Расчёт неразветвленной цепи переменного тока”. Для неразветвленной цепи синусоидального переменного тока, изображённой на рисунке 1, по заданным в таблице 1 параметрам для данного варианта задания: 1 начертить схему электрической цепи; 2 определить величины, против которых в таблице 1 стоит знак “+”; 3 построить векторную диаграмму цепи. Вариант 22 Дано: R1 = 12 Ом, XL1 = 16 Ом, XC1 = 10 Ом, XL2 = 10 Ом UC1 = 50 В Найти: I, Z, Xр, UR1, UL1, U, cosφ, P, Q, S
- “Расчёт неразветвленной цепи переменного тока”. Для неразветвленной цепи синусоидального переменного тока, изображённой на рисунке 1, по заданным в таблице 1 параметрам для данного варианта задания: 1 начертить схему электрической цепи; 2 определить величины, против которых в таблице 1 стоит знак “+”; 3 построить векторную диаграмму цепи. Вариант 22 Дано: R1 = 12 Ом, XL1 = 16 Ом, XC1 = 10 Ом, XL2 = 10 Ом UC1 = 50 В Найти: I, Z, Xр, UR1, UL1, U, cosφ, P, Q, S
- Расчет неразветвленной цепи переменного тока Задача №1 Неразветвленная цепь переменного тока содержит активные R1, R2 и реактивные XL, XC сопротивления. Схема цепи приведена на соответствующем рисунке (схемы 6 — 8). Величины всех сопротивлений и один из дополнительных параметров заданы в таблице 1. Определить: 1) полное сопротивление Z; 2) напряжение U, приложенное к цепи; 3) силу тока в цепи I; 4) угол сдвига фаз (величину и знак); 5) активную Р, реактивную Q и полную S мощности, потребляемые цепью. Начертить в масштабе векторную диаграмму напряжений цепи и объяснить ее построение. Вариант 5
- Расчет неразветвленной цепи переменного тока Задача №1 Неразветвленная цепь переменного тока содержит активные R1, R2 и реактивные XL, XC сопротивления. Схема цепи приведена на соответствующем рисунке (схемы 6 — 8). Величины всех сопротивлений и один из дополнительных параметров заданы в таблице 1. Определить: 1) полное сопротивление Z; 2) напряжение U, приложенное к цепи; 3) силу тока в цепи I; 4) угол сдвига фаз (величину и знак); 5) активную Р, реактивную Q и полную S мощности, потребляемые цепью. Начертить в масштабе векторную диаграмму напряжений цепи и объяснить ее построение. Вариант 5
- Расчет неразветвленной цепи переменного тока Рассчитать неразветвленную цепь переменного тока по исходным данным, приведенным в таблице 5.1. Вариант 1Дано: U=50 В; R1=4 Ом; R2=3 Ом; L1=16 мГн; L2=38 мГн; C1=319 мкФ; C2=531 мкФ; Рисунок:А
- Расчет неразветвленной цепи переменного тока Рассчитать неразветвленную цепь переменного тока по исходным данным, приведенным в таблице 5.1. Вариант 1Дано: U=50 В; R1=4 Ом; R2=3 Ом; L1=16 мГн; L2=38 мГн; C1=319 мкФ; C2=531 мкФ; Рисунок:А
- Расчет неразветвленной цепи Рассчитать электрическую цепи переменного тока с последовательным соединением активных и реактивных сопротивлений, построить векторную диаграмму. Вариант 27-В Дано: U=20 В ψU=10° R1=2 Ом R2=2 Ом R3=3 Ом Rk=4 Ом L1=25.4 мГн L2=6.4 мГн Lk=12.7 мГн C1=531 мкФ C2=796 мкФ C3=266 мкФ Участок цепи: КН
- Расчет неразветвленной магнитной цепи при постоянной магнитодвижущей силе Для магнитной цепи, изображенной на рисунке: В0 = 0.7 Тл; l0 = 1.5 мм; С = 20 мм; I = 6 A. 1. По заданному значению магнитной индукции B0 в воздушном зазоре определить магнитодвижущую силу F катушки. 2. Показать на чертеже направление тока в катушке и определить направление и величину силы, действующей на проводник с током, расположенный в воздушном зазоре. Направление тока в проводнике показано на рисунке. 3. Увеличить вдвое значение магнитодвижущей силы, найденное в п.1, и определить значение магнитной индукции в воздушном зазоре, соответствующее новому значению МДС. Магнитопровод выполнен из электротехнической стали. Зависимость магнитной индукции от напряженности магнитного поля В(Н) для электротехнической стали приведена на рисунке. Вариант 19
- Расчет неразветвленной магнитной цепи при постоянной магнитодвижущей силе Для магнитной цепи, изображенной на рисунке: В0 = 0.7 Тл; l0 = 1.5 мм; С = 20 мм; I = 6 A. 1. По заданному значению магнитной индукции B0 в воздушном зазоре определить магнитодвижущую силу F катушки. 2. Показать на чертеже направление тока в катушке и определить направление и величину силы, действующей на проводник с током, расположенный в воздушном зазоре. Направление тока в проводнике показано на рисунке. 3. Увеличить вдвое значение магнитодвижущей силы, найденное в п.1, и определить значение магнитной индукции в воздушном зазоре, соответствующее новому значению МДС. Магнитопровод выполнен из электротехнической стали. Зависимость магнитной индукции от напряженности магнитного поля В(Н) для электротехнической стали приведена на рисунке. Вариант 19
- Расчет неразветвленной магнитной цепи при постоянной магнитодвижущей силе Для магнитной цепи, изображенной на рисунке: В0 = 0.7 Тл; l0 = 1.5 мм; С = 24 мм; I = 4 A. 1. По заданному значению магнитной индукции B0 в воздушном зазоре определить магнитодвижущую силу F катушки. 2. Показать на чертеже направление тока в катушке и определить направление и величину силы, действующей на проводник с током, расположенный в воздушном зазоре. Направление тока в проводнике показано на рисунке. 3. Увеличить вдвое значение магнитодвижущей силы, найденное в п.1, и определить значение магнитной индукции в воздушном зазоре, соответствующее новому значению МДС. Вариант 13
- Расчет неразветвленной магнитной цепи при постоянной магнитодвижущей силе Для магнитной цепи, изображенной на рисунке: В0 = 0.7 Тл; l0 = 1.5 мм; С = 24 мм; I = 4 A. 1. По заданному значению магнитной индукции B0 в воздушном зазоре определить магнитодвижущую силу F катушки. 2. Показать на чертеже направление тока в катушке и определить направление и величину силы, действующей на проводник с током, расположенный в воздушном зазоре. Направление тока в проводнике показано на рисунке. 3. Увеличить вдвое значение магнитодвижущей силы, найденное в п.1, и определить значение магнитной индукции в воздушном зазоре, соответствующее новому значению МДС. Вариант 13
- Расчет неразветвленной магнитной цепи при постоянной магнитодвижущей силе Цепь содержит магнитопровод, выполненный из электротехнической стали и воздушный зазор l0. Геометрические размеры магнитопровода заданы параметром c. Заданы: величина индукции в воздушном зазоре l0, геометрические размеры магнитной цепи (l0 и размерный параметр c), а также величина тока I в проводнике, расположенном в воздушном зазоре. Направление тока в проводнике показано на рисунке, а величина тока, индукции В0 и геометрические размеры магнитной цепи представлены в таблице. Требуется: 1. Определить магнитодвижущую силу F катушки. Показать на чертеже направление тока в катушке и определить направление и величину силы, действующей на проводник с током, расположенный в воздушном зазоре. 2. Увеличить вдвое значение магнитодвижущей силы, найденное в п.1, и определить значение магнитной индукции в воздушном зазоре, соответствующее новому значению МДС. Вариант 3
- Расчет неразветвленной магнитной цепи при постоянной магнитодвижущей силе Цепь содержит магнитопровод, выполненный из электротехнической стали и воздушный зазор l0. Геометрические размеры магнитопровода заданы параметром c. Заданы: величина индукции в воздушном зазоре l0, геометрические размеры магнитной цепи (l0 и размерный параметр c), а также величина тока I в проводнике, расположенном в воздушном зазоре. Направление тока в проводнике показано на рисунке, а величина тока, индукции В0 и геометрические размеры магнитной цепи представлены в таблице. Требуется: 1. Определить магнитодвижущую силу F катушки. Показать на чертеже направление тока в катушке и определить направление и величину силы, действующей на проводник с током, расположенный в воздушном зазоре. 2. Увеличить вдвое значение магнитодвижущей силы, найденное в п.1, и определить значение магнитной индукции в воздушном зазоре, соответствующее новому значению МДС. Вариант 3
- Расчёт неразветвленной неоднородной магнитной цепи с постоянной магнитодвижущей силой. В цепи, эскиз которой приведен на рисунке, по заданному значению магнитной индукции в воздушном зазоре B0 определить магнитный поток и магнитодвижущую силу (МДС).Дано: a = 40, b = 50, c = 30, d = 160, h = 180, l0 = 1,2 мм; материал верхней П-образной части магнитопровода – пермендюр, нижней – эл. техн. сталь Э310; B0 = 1,6 Тл.
