Расчёт переходного процесса в линейной электрической цепи (две коммутации)
Расчёт переходного процесса в линейной электрической цепи (две коммутации)
Описание
Вариант 53

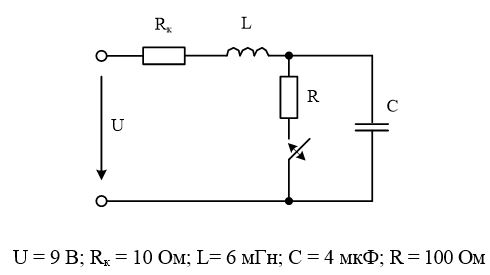

В электрической цепи с известными параметрами при неизменном приложенном напряжении происходит замыкание ключа, а когда переходный
процесс полностью затухнет, - его размыкание. Внутреннее сопротивление источника напряжения равно нулю.
Для заданного варианта схемы и параметров цепи требуется:
1. Приняв, что ключ замыкается в момент времени t=0, рассчитать и свести в таблицу значения токов во всех ветвях и напряжений на индуктивности и конденсаторе для следующих моментов времени: t=-0 (докоммутационный режим), t=+0 (первый момент после замыкания ключа) и t→∞ (новый установившийся режим).
2. Определить законы изменения тока и напряжения на индуктивности и конденсаторе после замыкания ключа классическим методом.
3. Сделать необходимые расчёты и построить графики изменения этих величин (4 графика).
4. Приняв, что ключ размыкается в момент времени t=0, рассчитать и свести в таблицу значения токов во всех ветвях и напряжений на индуктивности и конденсаторе для следующих моментов времени: t=-0 (докоммутационный режим), t=+0 (первый момент после замыкания ключа) и t→∞ (новый установившийся режим).
5. Определить закон изменения тока в индуктивности и напряжения на конденсаторе после размыкания ключа операторным методом.
6. Сделать необходимые расчёты и построить графики изменения этих величин (2 графика).
18 страниц подробного решения
