Заказ: 1001443

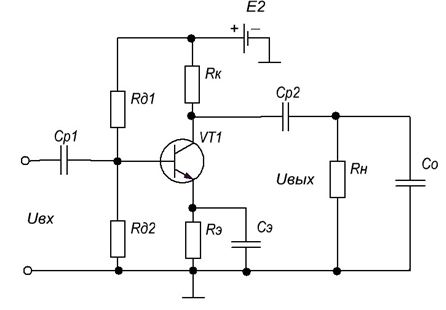

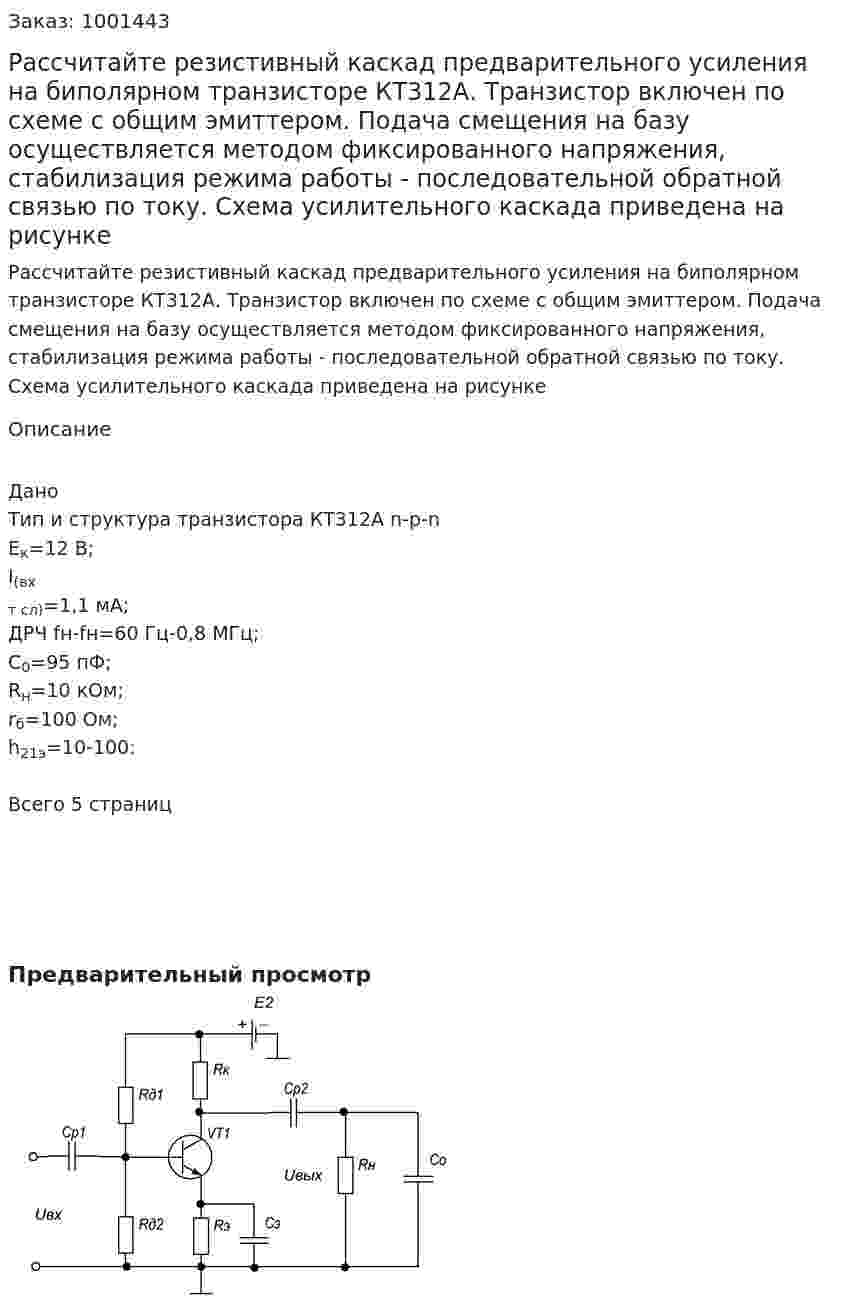

Рассчитайте резистивный каскад предварительного усиления на биполярном транзисторе КТ312А. Транзистор включен по схеме с общим эмиттером. Подача смещения на базу осуществляется методом фиксированного напряжения, стабилизация режима работы - последовательной обратной связью по току. Схема усилительного каскада приведена на рисунке
Рассчитайте резистивный каскад предварительного усиления на биполярном транзисторе КТ312А. Транзистор включен по схеме с общим эмиттером. Подача смещения на базу осуществляется методом фиксированного напряжения, стабилизация режима работы - последовательной обратной связью по току. Схема усилительного каскада приведена на рисунке
Описание
Дано
Тип и структура транзистора КТ312А n-p-n
Eк=12 В;
I(вх т сл)=1,1 мА;
ДРЧ fн-fн=60 Гц-0,8 МГц;
C0=95 пФ;
Rн=10 кОм;
rб=100 Ом;
h21э=10-100:
Всего 5 страниц
