Заказ: 1052678

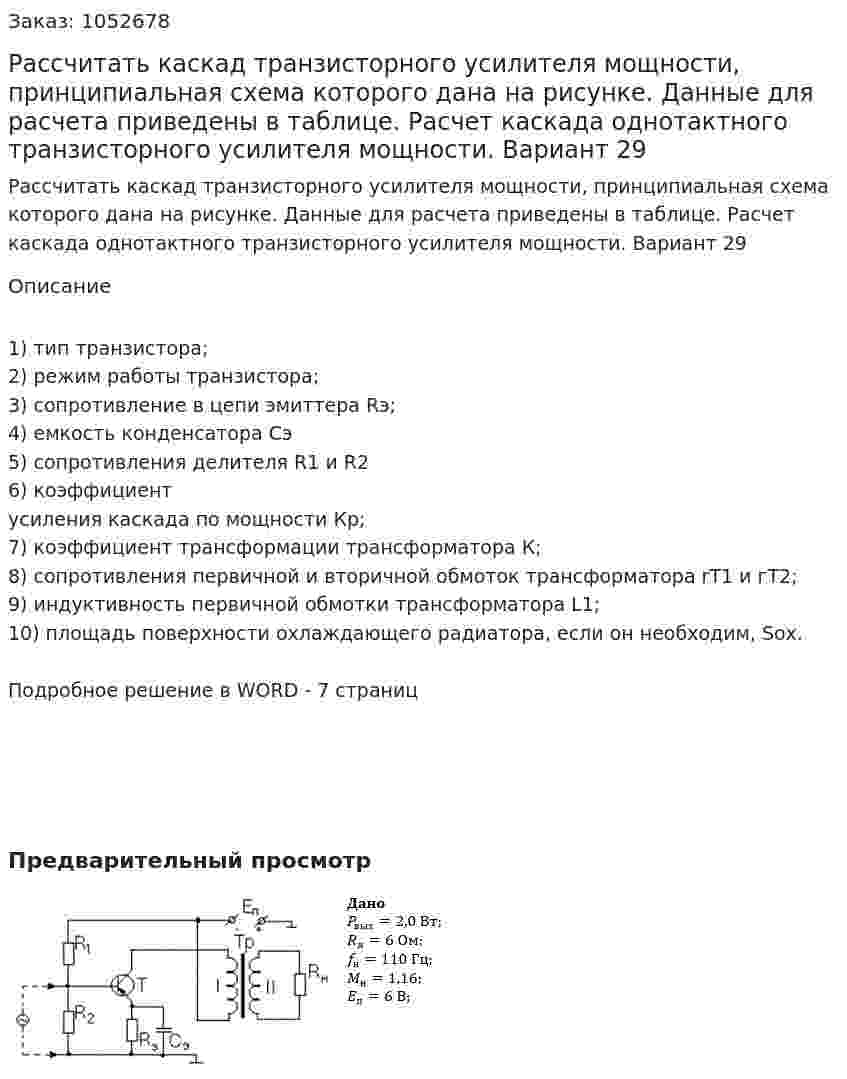

Рассчитать каскад транзисторного усилителя мощности, принципиальная схема которого дана на рисунке. Данные для расчета приведены в таблице. Расчет каскада однотактного транзисторного усилителя мощности. Вариант 29
Рассчитать каскад транзисторного усилителя мощности, принципиальная схема которого дана на рисунке. Данные для расчета приведены в таблице. Расчет каскада однотактного транзисторного усилителя мощности. Вариант 29
Описание
1) тип транзистора;
2) режим работы транзистора;
3) сопротивление в цепи эмиттера Rэ;
4) емкость конденсатора Сэ
5) сопротивления делителя R1 и R2
6) коэффициент усиления каскада по мощности Кр;
7) коэффициент трансформации трансформатора К;
8) сопротивления первичной и вторичной обмоток трансформатора rT1 и гT2;
9) индуктивность первичной обмотки трансформатора L1;
10) площадь поверхности охлаждающего радиатора, если он необходим, Sох.
Подробное решение в WORD - 7 страниц
