Заказ: 1009224

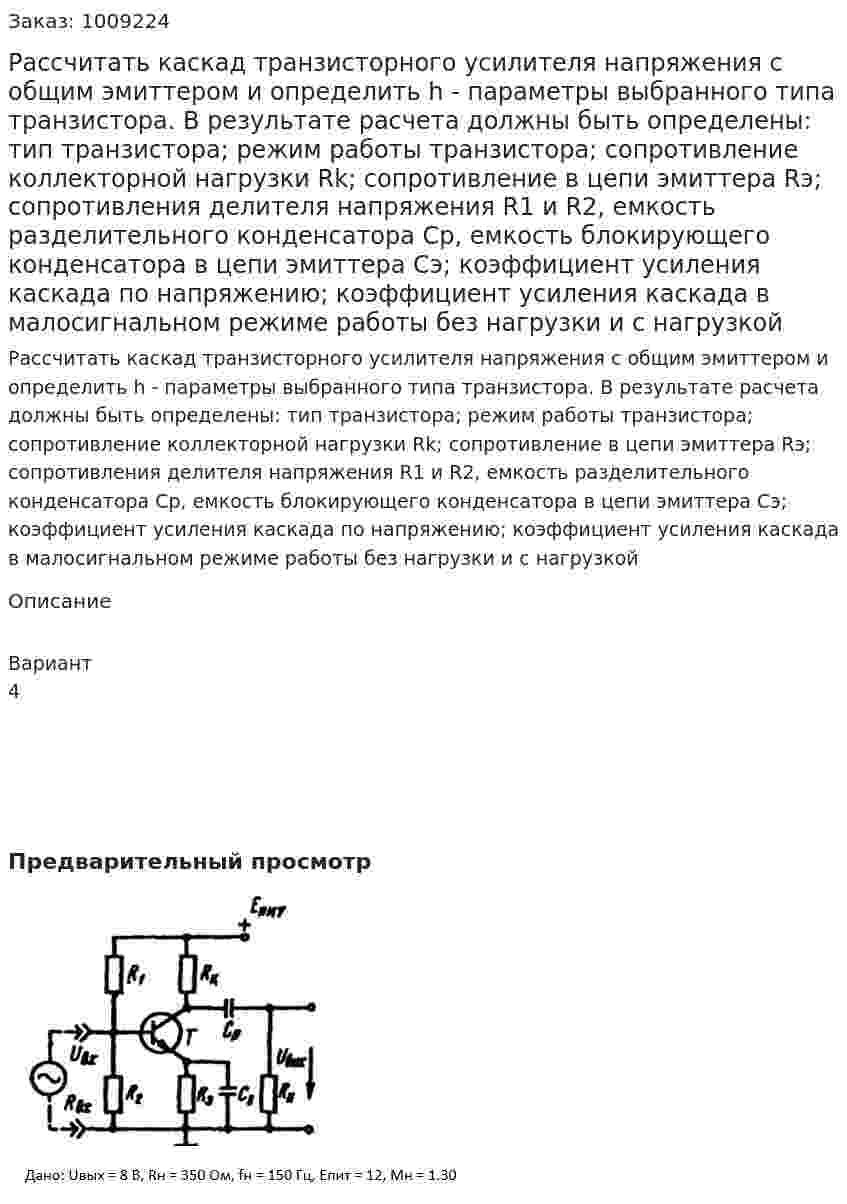

Рассчитать каскад транзисторного усилителя напряжения с общим эмиттером и определить h - параметры выбранного типа транзистора. В результате расчета должны быть определены: тип транзистора; режим работы транзистора; сопротивление коллекторной нагрузки Rk; сопротивление в цепи эмиттера Rэ; сопротивления делителя напряжения R1 и R2, емкость разделительного конденсатора Cр, емкость блокирующего конденсатора в цепи эмиттера Cэ; коэффициент усиления каскада по напряжению; коэффициент усиления каскада в малосигнальном режиме работы без нагрузки и с нагрузкой
Рассчитать каскад транзисторного усилителя напряжения с общим эмиттером и определить h - параметры выбранного типа транзистора. В результате расчета должны быть определены: тип транзистора; режим работы транзистора; сопротивление коллекторной нагрузки Rk; сопротивление в цепи эмиттера Rэ; сопротивления делителя напряжения R1 и R2, емкость разделительного конденсатора Cр, емкость блокирующего конденсатора в цепи эмиттера Cэ; коэффициент усиления каскада по напряжению; коэффициент усиления каскада в малосигнальном режиме работы без нагрузки и с нагрузкой
Описание
Вариант 4

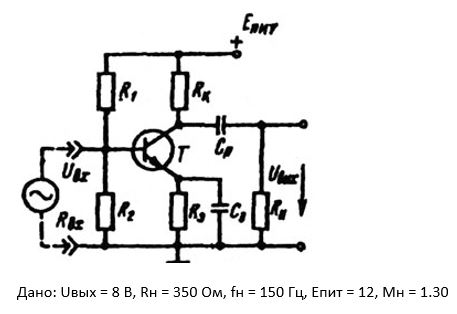

- Рассчитать каскад транзисторного усилителя напряжения с общим эмиттером, принципиальная схема которого изображена на рис. 1 и определить h - параметры выбранного типа транзистора. Вариант 19
- Рассчитать классическим и операторным методом ток или напряжение, обозначенное на схеме. Построить их графики. Определить постоянную времени цепи. Единицы измерения: [B], [А], [Ом], [Гн], [Ф]. Вариант 14а
- Рассчитать классическим и операторным методом ток или напряжение, обозначенное на схеме. Построить их графики. Определить постоянную времени цепи. Единицы измерения: [B], [А], [Ом], [Гн], [Ф]. Вариант 14а
- Рассчитать классическим методом
- Рассчитать классическим методом
- Рассчитать классическим методом и построить зависимость i1(t)
- Рассчитать классическим методом и построить зависимость i1(t)
- Рассчитать каскад транзисторного усилителя напряжения, принципиальная схема которого изображена на рис. 1, и определить h-параметры выбранного типа транзистора. Данные для расчёта приведены в табл. 8. Вариант 05Дано: U(вых m)=2,4 В; Rн = 600 Ом; fн = 180 Гц; Eпит = 3 В; Mн = 1,25;
- Рассчитать каскад транзисторного усилителя напряжения, принципиальная схема которого изображена на рис. 41 и определить h-параметры выбранного типа транзистора. Данные для расчета приведены в табл. 13. Определить: 1) тип транзистора; 2) режим работы транзистора; 3) сопротивление коллекторной нагрузки Rк; 4) сопротивление в цепи эмиттера Rэ; 5) сопротивления делителя напряжения R1; R2, стабилизирующие режим работы транзистора; 6) емкость разделительного конденсатора Ср; 7) емкость конденсатора в цепи эмиттера Сэ; 8) коэффициент усиления каскада по напряжению Кu.Вариант 26 Дано U(вых m)=3,0 В; Rн=600 Ом; fн=300 Гц; Eпит=15 В; Mн=1,20;
- Рассчитать каскад транзисторного усилителя напряжения, принципиальная схема которого изображена на рис. 42. Данные для расчета приведены в табл. 13 Вариант 3Дано: Uвыхm=5 В; Rн=450 Ом; f=200 Гц; Eп=27 В;
- Рассчитать каскад транзисторного усилителя напряжения, принципиальная схема которого изображена на рис.6а. Исходные данные приведены в табл. 8. Семейство входных и выходных характеристик транзисторов показано на рис.24-29. Вариант 9Дано: Транзистор МП37Б U(вых m)=5 В; Rн=6500 Ом; fн=140 Гц; Eп=20 В;
- Рассчитать каскад транзисторного усилителя напряжения, принципиальная схема которого изображена на рис. Данные для расчета приведены в таблице 6. Определить: 1) тип транзистора; 2) режим работы транзистора; 3) сопротивление коллекторной нагрузки Rк, 4) сопротивление в цепи эмиттера Rэ; 5) сопротивления делителя напряжения R1; R2, стабилизирующие режим работы транзистора; 6) емкость разделительного конденсатора Ср; 7) емкость конденсатора в цепи эмиттера Сэ; 8) коэффициент усиления каскада по напряжению Кu. Дано: U(вых max)=2,8 В (напряжение на нагрузке); Rн=520 Ом (сопротивление нагрузки); fн=170 Гц (нижняя граничная частота); Eп=24 В (напряжение питания); Mн=1,25 (значение коэффициента частотных искажений в области нижних частот);
- Рассчитать каскад транзисторного усилителя напряжения, принципиальная схема которого изображена на рис. Данные для расчета приведены в таблице 6. Определить: 1) тип транзистора; 2) режим работы транзистора; 3) сопротивление коллекторной нагрузки Rк, 4) сопротивление в цепи эмиттера Rэ; 5) сопротивления делителя напряжения R1; R2, стабилизирующие режим работы транзистора; 6) емкость разделительного конденсатора Ср; 7) емкость конденсатора в цепи эмиттера Сэ; 8) коэффициент усиления каскада по напряжению Кu. Дано: U(вых max)=5 В (напряжение на нагрузке); Rн=520 Ом (сопротивление нагрузки); fн=250 Гц (нижняя граничная частота); Eп=10 В (напряжение питания); Mн=1,3 (значение коэффициента частотных искажений в области нижних частот);
- Рассчитать каскад транзисторного усилителя напряжения, принципиальная схема которого изображена на рис. Определить: 1) тип транзистора; 2) режим работы транзистора; 3) сопротивление коллекторной нагрузки Rк; 4) сопротивление в цепи эмиттера Rэ; 5) сопротивления делителя напряжения R1; R2, стабилизирующие режим работы транзистора; 6) коэффициент нестабильности каскада 7) емкость разделительного конденсатора Ср; 8) емкость конденсатора в цепи эмиттера Сэ; 9) коэффициент усиления каскада по напряжению Кu. 10) h-параметры Вариант 18
Предварительный просмотр
