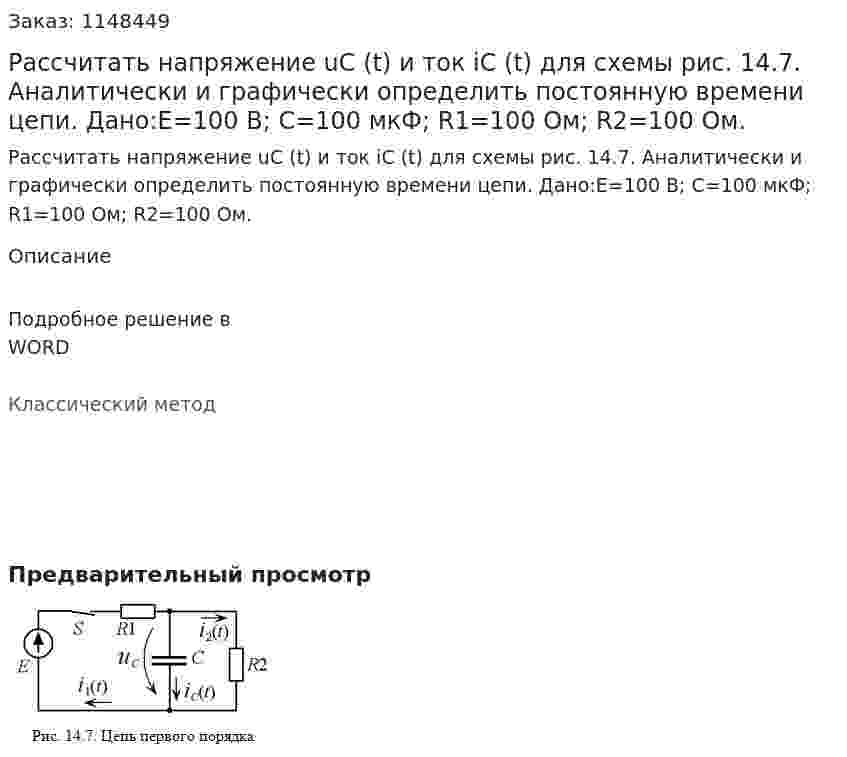

Рассчитать напряжение uC (t) и ток iC (t) для схемы рис. 14.7. Аналитически и графически определить постоянную времени цепи. Дано:E=100 В; C=100 мкФ; R1=100 Ом; R2=100 Ом.
Рассчитать напряжение uC (t) и ток iC (t) для схемы рис. 14.7. Аналитически и графически определить постоянную времени цепи. Дано:E=100 В; C=100 мкФ; R1=100 Ом; R2=100 Ом.
Описание
Подробное решение в WORD
Классический метод
- Рассчитать напряжение uC (t) и ток iC (t) для схемы рис. 14.7. Аналитически и графически определить постоянную времени цепи. Дано:E=100 В; C=100 мкФ; R1=100 Ом; R2=100 Ом.
- Рассчитать напряжение Uc Дано: R1 = R2 = R3 = 10 Ом ω1L=10 Ом 1/ω1C=20 Ом u1=5 cos(ω1t),В
- Рассчитать напряжение Uc Дано: R1 = R2 = R3 = 10 Ом ω1L=10 Ом 1/ω1C=20 Ом u1=5 cos(ω1t),В
- Рассчитать напряжение на R3 методом эквивалентного генератора Параметры элементов: U = 1.2 В, R1 = 12 Ом, R2 = 20 Ом, R3 = 5 Ом, R4 = 10 Ом, R5 = 15 Ом.
- Рассчитать напряжение на R3 методом эквивалентного генератора Параметры элементов: U = 1.2 В, R1 = 12 Ом, R2 = 20 Ом, R3 = 5 Ом, R4 = 10 Ом, R5 = 15 Ом.
- Рассчитать напряжение на индуктивности и построить его график, если: J = 1 A, L = 0.6 Гн, r1 = 20 Ом, r2 = 30 Ом.
- Рассчитать напряжение на индуктивности и построить его график, если: J = 1 A, L = 0.6 Гн, r1 = 20 Ом, r2 = 30 Ом.
- Рассчитать напряжение U1 и ток I1 в начале линии, полную мощность S в начале и конце линии, определить КПД линии 2. Принять условия линии без искажений (нечетные варианты – подбором параметра g0, четные варианты – подбором r0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 3. Принять условие линии без искажений (нечетные варианты – подбором параметра C0, четные варианты – подбором L0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 4. Принять условие линии без потерь (r0 = g0 = 0), а нагрузка на конце линии стала активной и равной модулю комплексной нагрузки, заданной в п.1, определить напряжение U1 и ток I1 в начале линии, а также длину электромагнитной волны λ. Сделать выводы об особенностях полученного режима линии без потерь. 5. Для линии без потерь п.4. построить график распределения действующего значения напряжения вдоль линии в функции координаты y. 6. Для линии п.2 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y 7. Для линии п.3 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y 8. Сравнить полученные в п.2. и 3. характеристики сделать выводы об особенностях заданного режиме ЦРП. Вариант 14
- Рассчитать напряжение U1 и ток I1 в начале линии, полную мощность S в начале и конце линии, определить КПД линии 2. Принять условия линии без искажений (нечетные варианты – подбором параметра g0, четные варианты – подбором r0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 3. Принять условие линии без искажений (нечетные варианты – подбором параметра C0, четные варианты – подбором L0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 4. Принять условие линии без потерь (r0 = g0 = 0), а нагрузка на конце линии стала активной и равной модулю комплексной нагрузки, заданной в п.1, определить напряжение U1 и ток I1 в начале линии, а также длину электромагнитной волны λ. Сделать выводы об особенностях полученного режима линии без потерь. 5. Для линии без потерь п.4. построить график распределения действующего значения напряжения вдоль линии в функции координаты y. 6. Для линии п.2 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y 7. Для линии п.3 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y Вариант 25
- Рассчитать напряжение U1 и ток I1 в начале линии, полную мощность S в начале и конце линии, определить КПД линии 2. Принять условия линии без искажений (нечетные варианты – подбором параметра g0, четные варианты – подбором r0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 3. Принять условие линии без искажений (нечетные варианты – подбором параметра C0, четные варианты – подбором L0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 4. Принять условие линии без потерь (r0 = g0 = 0), а нагрузка на конце линии стала активной и равной модулю комплексной нагрузки, заданной в п.1, определить напряжение U1 и ток I1 в начале линии, а также длину электромагнитной волны λ. Сделать выводы об особенностях полученного режима линии без потерь. 5. Для линии без потерь п.4. построить график распределения действующего значения напряжения вдоль линии в функции координаты y. 6. Для линии п.2 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y 7. Для линии п.3 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y Вариант 25
- Рассчитать напряжение U1 и ток I1 в начале линии, полную мощность S в начале и конце линии, определить КПД линии 2. Принять условия линии без искажений (нечетные варианты – подбором параметра g0, четные варианты – подбором r0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 3. Принять условие линии без искажений (нечетные варианты – подбором параметра C0, четные варианты – подбором L0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 4. Принять условие линии без потерь (r0 = g0 = 0), а нагрузка на конце линии стала активной и равной модулю комплексной нагрузки, заданной в п.1, определить напряжение U1 и ток I1 в начале линии, а также длину электромагнитной волны λ. Сделать выводы об особенностях полученного режима линии без потерь. 5. Для линии без потерь п.4. построить график распределения действующего значения напряжения вдоль линии в функции координаты y. 6. Для линии п.2 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y 7. Для линии п.3 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y Вариант 29
- Рассчитать напряжение U1 и ток I1 в начале линии, полную мощность S в начале и конце линии, определить КПД линии 2. Принять условия линии без искажений (нечетные варианты – подбором параметра g0, четные варианты – подбором r0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 3. Принять условие линии без искажений (нечетные варианты – подбором параметра C0, четные варианты – подбором L0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 4. Принять условие линии без потерь (r0 = g0 = 0), а нагрузка на конце линии стала активной и равной модулю комплексной нагрузки, заданной в п.1, определить напряжение U1 и ток I1 в начале линии, а также длину электромагнитной волны λ. Сделать выводы об особенностях полученного режима линии без потерь. 5. Для линии без потерь п.4. построить график распределения действующего значения напряжения вдоль линии в функции координаты y. 6. Для линии п.2 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y 7. Для линии п.3 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y Вариант 29
- Рассчитать напряжение U1 и ток I1 в начале линии, полную мощность S в начале и конце линии, определить КПД линии 2. Принять условия линии без искажений (нечетные варианты – подбором параметра g0, четные варианты – подбором r0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 3. Принять условие линии без искажений (нечетные варианты – подбором параметра C0, четные варианты – подбором L0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 4. Принять условие линии без потерь (r0 = g0 = 0), а нагрузка на конце линии стала активной и равной модулю комплексной нагрузки, заданной в п.1, определить напряжение U1 и ток I1 в начале линии, а также длину электромагнитной волны λ. Сделать выводы об особенностях полученного режима линии без потерь. 5. Для линии без потерь п.4. построить график распределения действующего значения напряжения вдоль линии в функции координаты y. 6. Для линии п.2 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y 7. Для линии п.3 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y Вариант 39
- Рассчитать напряжение U1 и ток I1 в начале линии, полную мощность S в начале и конце линии, определить КПД линии 2. Принять условия линии без искажений (нечетные варианты – подбором параметра g0, четные варианты – подбором r0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 3. Принять условие линии без искажений (нечетные варианты – подбором параметра C0, четные варианты – подбором L0) и повторить расчет п. Сделать выводы об особенностях полученного режима линии без искажений. 4. Принять условие линии без потерь (r0 = g0 = 0), а нагрузка на конце линии стала активной и равной модулю комплексной нагрузки, заданной в п.1, определить напряжение U1 и ток I1 в начале линии, а также длину электромагнитной волны λ. Сделать выводы об особенностях полученного режима линии без потерь. 5. Для линии без потерь п.4. построить график распределения действующего значения напряжения вдоль линии в функции координаты y. 6. Для линии п.2 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y 7. Для линии п.3 построить графики распределения мощностей S, P, Q линии без искажений в функции координаты y Вариант 39
