Рассчитать параметры схемы оптрона светодиод-фоторезистор
Рассчитать параметры схемы оптрона светодиод-фоторезистор
Описание

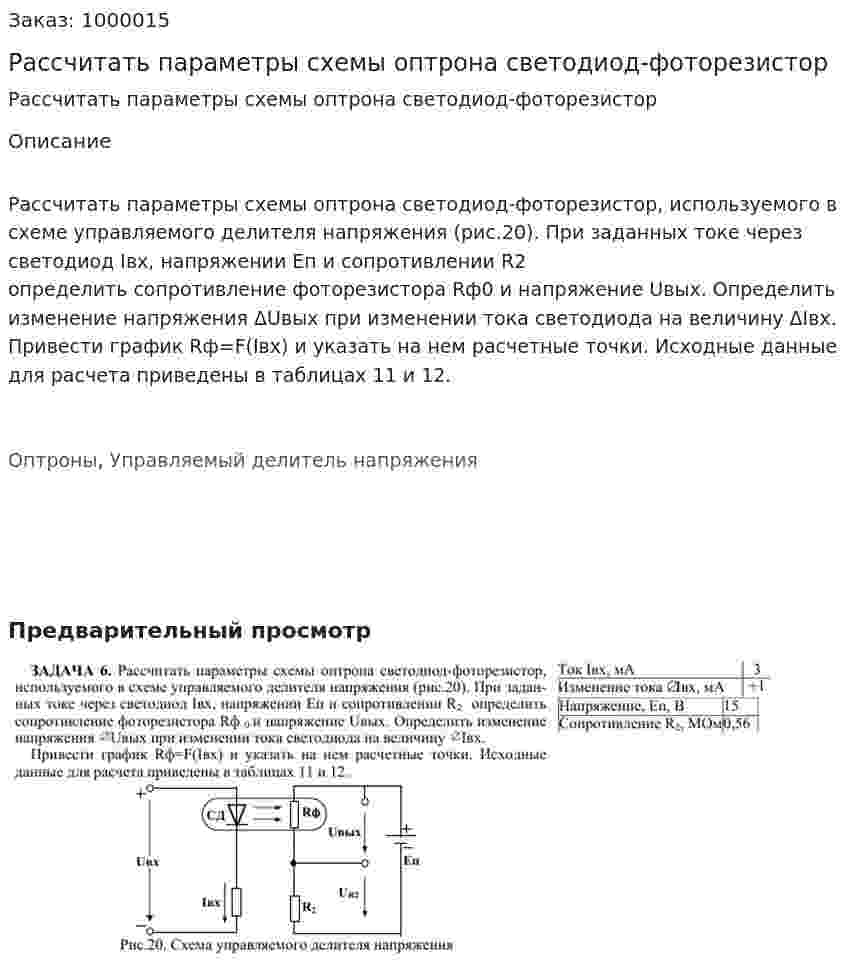

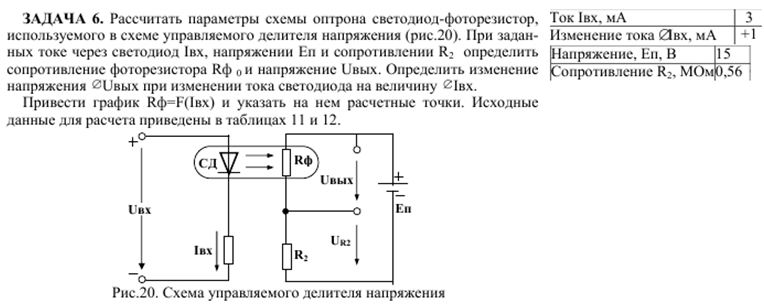

Рассчитать параметры схемы оптрона светодиод-фоторезистор, используемого в схеме управляемого делителя напряжения (рис.20). При заданных токе через светодиод Iвх, напряжении Еп и сопротивлении R2 определить сопротивление фоторезистора Rф0 и напряжение Uвых. Определить изменение напряжения ΔUвых при изменении тока светодиода на величину ΔIвх.
Привести график Rф=F(Iвх) и указать на нем расчетные точки. Исходные данные для расчета приведены в таблицах 11 и 12.
Оптроны, Управляемый делитель напряжения
- Рассчитать параметры трехфазного трансформатора Потребители электрической энергии питаются от трехфазного двухобмоточного понижающего трансформатора с номинальной мощностью S1ном при номинальных первичном U1ном и вторичном U2ном линейных напряжениях с номинальной частотой f=50 Гц. Технические данные трансформатора: потери мощности при холостом ходе Р0, потери мощности при коротком замыкании Рк, напряжение короткого замыкания Uк% при токах в обмотках I1ном и I2ном, равных номинальным. Способ соединения обмоток трансформатора «звезда». Принимая во внимание паспортные данные трансформатора, приведенные для соответствующего варианта задания в табл.7, определить коэффициент трансформации n, коэффициент полезного действия ηном при номинальной нагрузке, cosφ2=0,8, токи в первичной I1ном и во вторичной I2ном обмотках, фазные первичное U10 и вторичное U20 напряжения при холостом ходе, сопротивления короткого замыкания Rк и Xк, активные R1 и R2 и реактивные Х1 и Х2 сопротивления обмоток, активное UKR и индуктивное UKL падения напряжения при коротком замыкании, вторичное напряжение U2 при токе нагрузки I2=2·I2ном и cosφ2=0,7 Вариант1 Дано: Тип трансформатора ТМ-25/6, S1ном = 25 кВА, U1ном = 6 кВ, U2ном = 0.23 кВ, P0 = 0.13 кВт, Pк = 0.6 кВт, Uк = 4.5%
- Рассчитать параметры трехфазного трансформатора Потребители электрической энергии питаются от трехфазного двухобмоточного понижающего трансформатора с номинальной мощностью S1ном при номинальных первичном U1ном и вторичном U2ном линейных напряжениях с номинальной частотой f=50 Гц. Технические данные трансформатора: потери мощности при холостом ходе Р0, потери мощности при коротком замыкании Рк, напряжение короткого замыкания Uк% при токах в обмотках I1ном и I2ном, равных номинальным. Способ соединения обмоток трансформатора «звезда». Принимая во внимание паспортные данные трансформатора, приведенные для соответствующего варианта задания в табл.7, определить коэффициент трансформации n, коэффициент полезного действия ηном при номинальной нагрузке, cosφ2=0,8, токи в первичной I1ном и во вторичной I2ном обмотках, фазные первичное U10 и вторичное U20 напряжения при холостом ходе, сопротивления короткого замыкания Rк и Xк, активные R1 и R2 и реактивные Х1 и Х2 сопротивления обмоток, активное UKR и индуктивное UKL падения напряжения при коротком замыкании, вторичное напряжение U2 при токе нагрузки I2=2·I2ном и cosφ2=0,7 Вариант1 Дано: Тип трансформатора ТМ-25/6, S1ном = 25 кВА, U1ном = 6 кВ, U2ном = 0.23 кВ, P0 = 0.13 кВт, Pк = 0.6 кВт, Uк = 4.5%
- Рассчитать параметры элементов схемы 2. Рассчитать характеристическое сопротивление Zс фильтра и построить его частотную характеристику 3. Рассчитать постоянную передачи g, коэффициент затухания a (в неперах или децибелах) и коэффициент фазы b по току и напряжению для фильтра, работающего на согласованную нагрузку, построить частотные характеристики параметров a и b. 4. Рассчитать коэффициент затухания a (в неперах или децибелах) и коэффициент фазы b для фильтра, работающего на нагрузку Rн, построить из частотные характеристики.Вариант 25
- Рассчитать первичные Z-параметры четырехполюсника, входными зажимами которого являются зажимы 1, а выходными – элемент R3 Параметры элементов: R1 = R2 = R3 = 1 кОм, C = 1мкФ, L = 1 мГн Вариант 10
- Рассчитать первичные Z-параметры четырехполюсника, входными зажимами которого являются зажимы 1, а выходными – элемент R3 Параметры элементов: R1 = R2 = R3 = 1 кОм, C = 1мкФ, L = 1 мГн Вариант 10
- Рассчитать передаточную характеристику по напряжению. Графики АЧХ, ФЧХ. Проверка по эквивалентным схемам.
- Рассчитать передаточную характеристику по напряжению. Графики АЧХ, ФЧХ. Проверка по эквивалентным схемам.
- Рассчитать параметры колебательного контура (резонансную частоту, характеристическое сопротивление, добротность, затухание, полосу пропускания). 2. Рассчитать входное сопротивление контура, сопротивление реактивных элементов, реактивное сопротивление контура, ток, протекающий в цепи, напряжения на всех элементах контура, а так же мощность на резонансной частоте. Построить векторную диаграмму. 3. Построить АЧХ и ФЧХ комплексного входного сопротивления контура и комплексного коэффициента передачи по напряжению. 4. По построенным характеристикам определить полосу пропускания контура. Сравнить полученный графический расчет с математическим, из пункта 5. К колебательному контуру, показанному на рисунке 1, подключить реальный источник напряжения с сопротивлением R0. Нарисуйте полученный колебательный контур и повторно выполните задания 1-4. Поясните, как повлияло появление внутреннего сопротивления генератора на параметры и избирательные свойства контура. 6. К колебательному контуру, показанному на рисунке 1, подключить нагрузку с сопротивлением RН. Нарисуйте полученный колебательный контур и повторно выполните задания 1-4. Поясните, как повлияло появление нагрузки на параметры и избирательные свойства контура. Вариант 7 подвариант 4Дано: Um = 18 B; L = 0.8 мГн; С = 1 нФ; R0 = 444 Ом; Rн = 4.9 кОм.
- Рассчитать параметры колебательного контура (резонансную частоту, характеристическое сопротивление, добротность, затухание, полосу пропускания). 2. Рассчитать входное сопротивление контура, сопротивление реактивных элементов, реактивное сопротивление контура, ток, протекающий в цепи, напряжения на всех элементах контура, а так же мощность на резонансной частоте. Построить векторную диаграмму. 3. Построить АЧХ и ФЧХ комплексного входного сопротивления контура и комплексного коэффициента передачи по напряжению. 4. По построенным характеристикам определить полосу пропускания контура. Сравнить полученный графический расчет с математическим, из пункта 5. К колебательному контуру, показанному на рисунке 1, подключить реальный источник напряжения с сопротивлением R0. Нарисуйте полученный колебательный контур и повторно выполните задания 1-4. Поясните, как повлияло появление внутреннего сопротивления генератора на параметры и избирательные свойства контура. 6. К колебательному контуру, показанному на рисунке 1, подключить нагрузку с сопротивлением RН. Нарисуйте полученный колебательный контур и повторно выполните задания 1-4. Поясните, как повлияло появление нагрузки на параметры и избирательные свойства контура. Вариант 7 подвариант 4Дано: Um = 18 B; L = 0.8 мГн; С = 1 нФ; R0 = 444 Ом; Rн = 4.9 кОм.
- Рассчитать параметры одноцепной трехфазной воздушной линии 500 кВ, выполненной проводом марки 3хАС-400/51 (рис. 3.10). Параметры провода представлены на рис. 3.9.
- Рассчитать параметры силового выпрямительного диода. Кристалл представляет собой параллелепипед с квадратным основанием S = 5.10-2 см2. Диод получен вплавлением алюминия с концентрацией NA =7•1018 см-3 в кремний n-типа. Прямое падение напряжения на переходе в равновесном состоянии Uпр = 0.8 В, максимальное обратное напряжение на переходе Uобр.max=100 В.
- Рассчитать параметры системы управления запасами, если известно, что от распределительного склада до станции технического обслуживания запасные части доставляются в среднем за время t. Возможна задержка в поставках tзад. Затраты на поставку одной запасной части составляют Cо. Месячная потребность станции технического обслуживания в запасных частях данной номенклатурной группы равна S. Затраты на хранение одной запасной части составляют I (табл. 1). Засчитать параметры системы управления запасами с фиксированным размером заказа.
- Рассчитать параметры стабилизатора с регулируемым напряжением на потребителе (рис. 2.6). Напряжение ЭДС ЕИ = 12 В. Регулируемое напряжение на потребителе составляет: UВЫХ = 0 ÷ 6,8 В при IОП ≤ 15 mA и RПотр. = 10 кОм.
- Рассчитать параметры схемы мультивибратора по следующим исходным данным: тип транзистора КТ202Б, нестабильность периода колебаний δТ (либо нестабильность длительности импульса ∆tи), δТ= (5...10)%, принимается 10%.Частоту генерируемых импульсов принять f =5000Гц. Температура окружающей среды не должна превышать tK = 60 °С.
