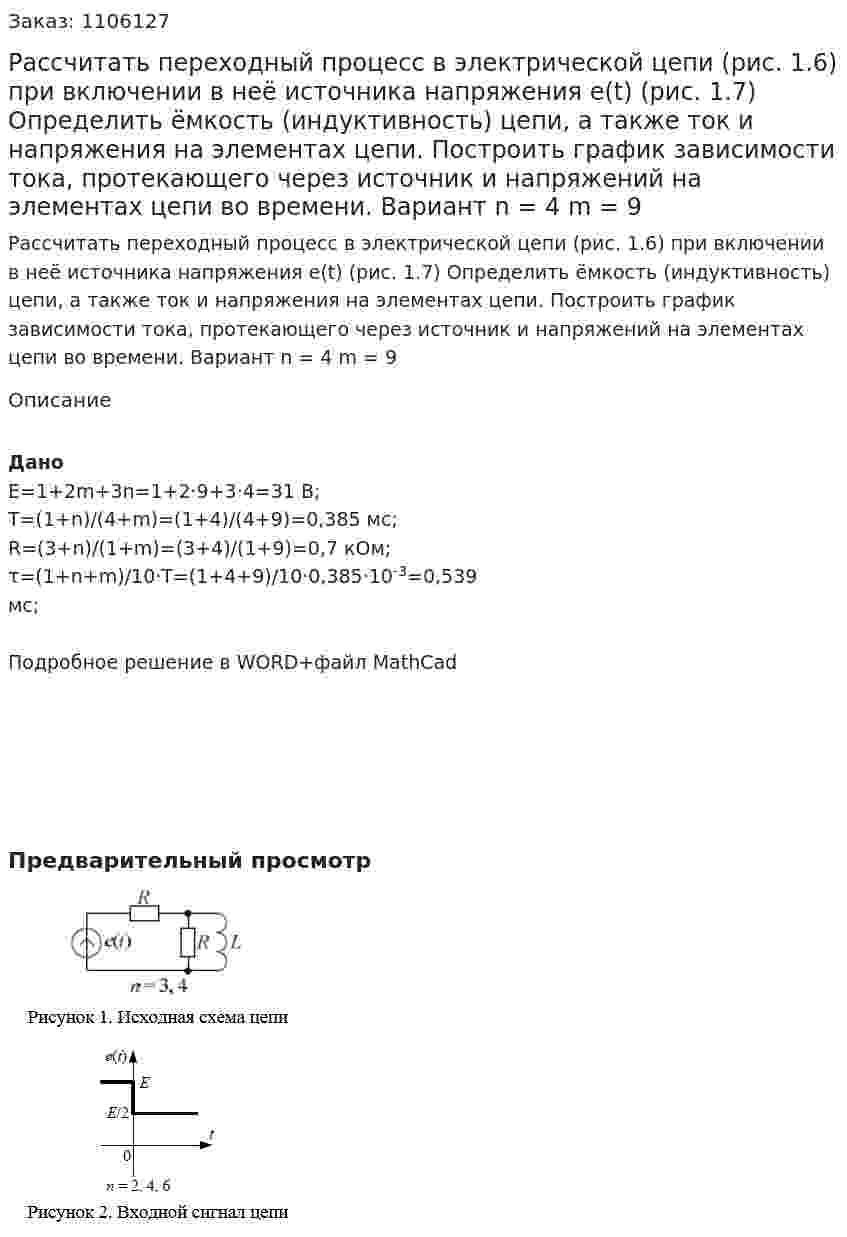

Рассчитать переходный процесс в электрической цепи (рис. 1.6) при включении в неё источника напряжения e(t) (рис. 1.7) Определить ёмкость (индуктивность) цепи, а также ток и напряжения на элементах цепи. Построить график зависимости тока, протекающего через источник и напряжений на элементах цепи во времени. Вариант n = 4 m = 9

Рассчитать переходный процесс в электрической цепи (рис. 1.6) при включении в неё источника напряжения e(t) (рис. 1.7) Определить ёмкость (индуктивность) цепи, а также ток и напряжения на элементах цепи. Построить график зависимости тока, протекающего через источник и напряжений на элементах цепи во времени. Вариант n = 4 m = 9
Описание

Дано
E=1+2m+3n=1+2·9+3·4=31 В;
T=(1+n)/(4+m)=(1+4)/(4+9)=0,385 мс;
R=(3+n)/(1+m)=(3+4)/(1+9)=0,7 кОм;
τ=(1+n+m)/10·T=(1+4+9)/10·0,385·10-3=0,539 мс;

Подробное решение в WORD+файл MathCad
