Заказ: 1025522

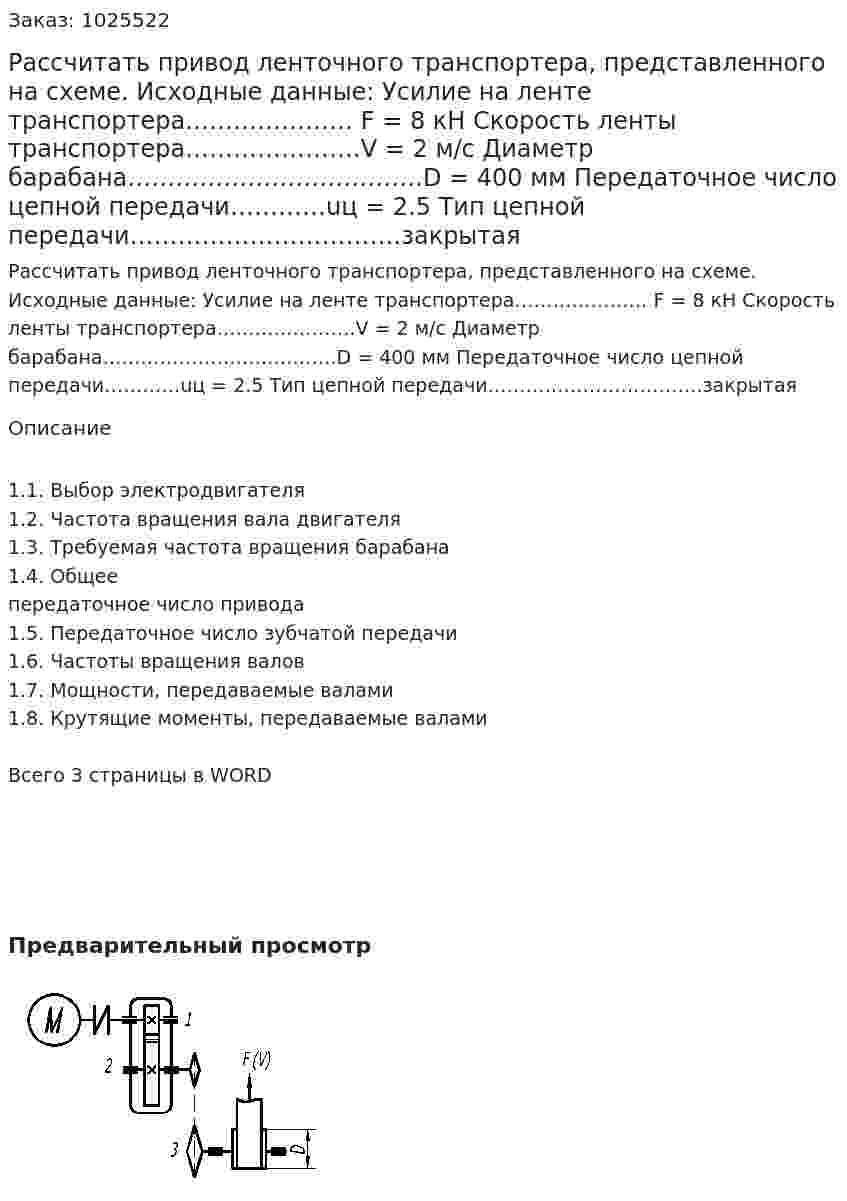

Рассчитать привод ленточного транспортера, представленного на схеме. Исходные данные: Усилие на ленте транспортера………………… F = 8 кН Скорость ленты транспортера………………….V = 2 м/с Диаметр барабана……………………………….D = 400 мм Передаточное число цепной передачи…………uц = 2.5 Тип цепной передачи…………………………….закрытая
Рассчитать привод ленточного транспортера, представленного на схеме. Исходные данные: Усилие на ленте транспортера………………… F = 8 кН Скорость ленты транспортера………………….V = 2 м/с Диаметр барабана……………………………….D = 400 мм Передаточное число цепной передачи…………uц = 2.5 Тип цепной передачи…………………………….закрытая
Описание
1.1. Выбор электродвигателя
1.2. Частота вращения вала двигателя
1.3. Требуемая частота вращения барабана
1.4. Общее передаточное число привода
1.5. Передаточное число зубчатой передачи
1.6. Частоты вращения валов
1.7. Мощности, передаваемые валами
1.8. Крутящие моменты, передаваемые валами
Всего 3 страницы в WORD
