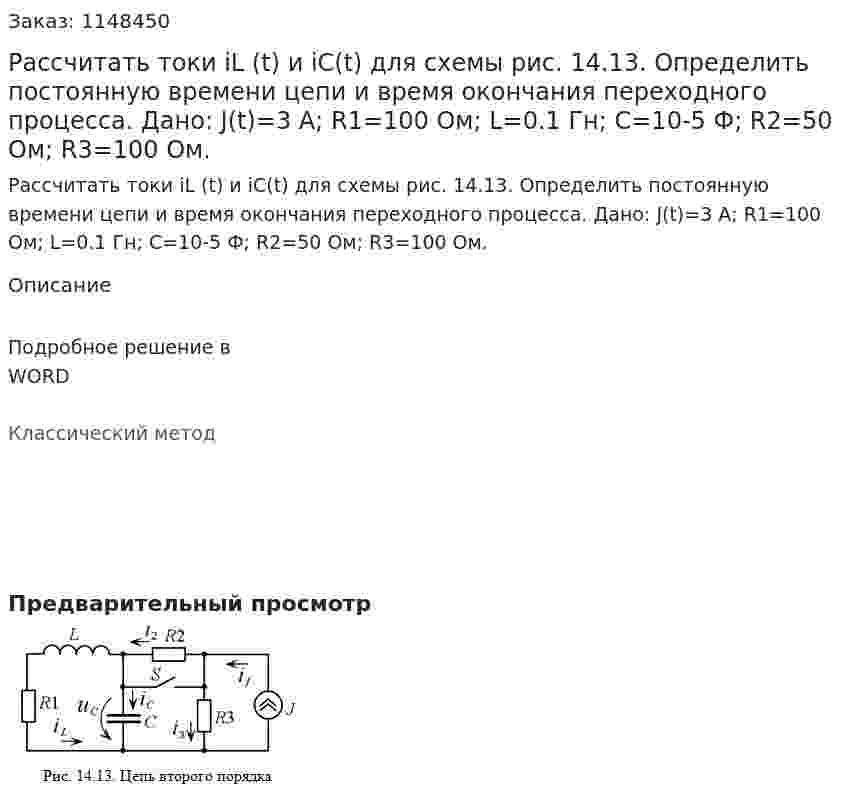

Рассчитать токи iL (t) и iC(t) для схемы рис. 14.13. Определить постоянную времени цепи и время окончания переходного процесса. Дано: J(t)=3 А; R1=100 Ом; L=0.1 Гн; C=10-5 Ф; R2=50 Ом; R3=100 Ом.
Рассчитать токи iL (t) и iC(t) для схемы рис. 14.13. Определить постоянную времени цепи и время окончания переходного процесса. Дано: J(t)=3 А; R1=100 Ом; L=0.1 Гн; C=10-5 Ф; R2=50 Ом; R3=100 Ом.
Описание
Подробное решение в WORD
Классический метод
- Рассчитать токи iL (t) и iC(t) для схемы рис. 14.13. Определить постоянную времени цепи и время окончания переходного процесса. Дано: J(t)=3 А; R1=100 Ом; L=0.1 Гн; C=10-5 Ф; R2=50 Ом; R3=100 Ом.
- Рассчитать токи в ветвях: 1) Метод узловых и контурных уравнений, 2) Метод контурных токов, 3) Метод узловых напряжений Дано: E1 = 40 В, E2 = 32 В Ri1 = 1 Ом, Ri2 = 1 Ом R1 = 28 Ом, R2 = 18 Ом, R3 = 4 Ом, R4 = 28 Ом, R5 = 18 Ом, R6 = 6 Ом
- Рассчитать токи в ветвях: 1) Метод узловых и контурных уравнений, 2) Метод контурных токов, 3) Метод узловых напряжений Дано: E1 = 40 В, E2 = 32 В Ri1 = 1 Ом, Ri2 = 1 Ом R1 = 28 Ом, R2 = 18 Ом, R3 = 4 Ом, R4 = 28 Ом, R5 = 18 Ом, R6 = 6 Ом
- Рассчитать токи в ветвях: 1) Непосредственным применением законов Кирхгофа; 2) Методом контурных токов; 3) Методом узловых потенциалов; 4) Методом эквивалентного генератора определить ток I6. Составить баланс мощностейIk1 = 10 A; E3 = 50 B; E6 = 70 B; R2 = 8 Ом; R4 = 4.2 Ом; R5 = 8 Ом; R6 = 5 Ом; R7 = 1.8 Ом; R8 = 7 Ом.
- Рассчитать токи в ветвях: 1) Непосредственным применением законов Кирхгофа; 2) Методом контурных токов; 3) Методом узловых потенциалов; 4) Методом эквивалентного генератора определить ток I6. Составить баланс мощностейIk1 = 10 A; E3 = 50 B; E6 = 70 B; R2 = 8 Ом; R4 = 4.2 Ом; R5 = 8 Ом; R6 = 5 Ом; R7 = 1.8 Ом; R8 = 7 Ом.
- Рассчитать токи в ветвях: 1) Непосредственным применением законов Кирхгофа 2) Методом контурных токов 3) Методом узловых потенциалов Составить баланс мощностей. Вариант 3321
- Рассчитать токи в ветвях: 1) Непосредственным применением законов Кирхгофа 2) Методом контурных токов 3) Методом узловых потенциалов Составить баланс мощностей. Вариант 3321
- Рассчитать ток в одной из ветвей методом эквивалентных преобразований.2. Рассчитать токи ветвей по законам Кирхгофа.3. Построить потенциальную диаграмму для одного из контуров.4. Рассчитать баланс мощностей.5. Рассчитать токи ветвей методом контурных токов.6. Рассчитать токи ветвей методом узловых потенциалов.7. Рассчитать ток в одной из ветвей методом эквивалентного генератора. Меняя сопротивление выбранной ветви, построить график: P(Rk )=f(Rk) 8. Собрать схему в программе Multisim и измерить токи. 9. Составить таблицу с расчетными данными
- Рассчитать ток в резисторе R3 после замыкания ключа. Построить график. Е = 15 В, R1 = 500 Ом, R2 = R3 = 1000 Ом, L = 100 мГн
- Рассчитать ток в резисторе R3 после замыкания ключа. Построить график. Е = 15 В, R1 = 500 Ом, R2 = R3 = 1000 Ом, L = 100 мГн
- Рассчитать ток в цепи, построить векторную диаграмму
- Рассчитать ток в цепи, построить векторную диаграмму
- Рассчитать токи: 1. Методом контурных токов. 2. Методом узловых напряжений. 3. По законам Кирхгофа. Составить баланс мощности
- Рассчитать токи: 1. Методом контурных токов. 2. Методом узловых напряжений. 3. По законам Кирхгофа. Составить баланс мощности
