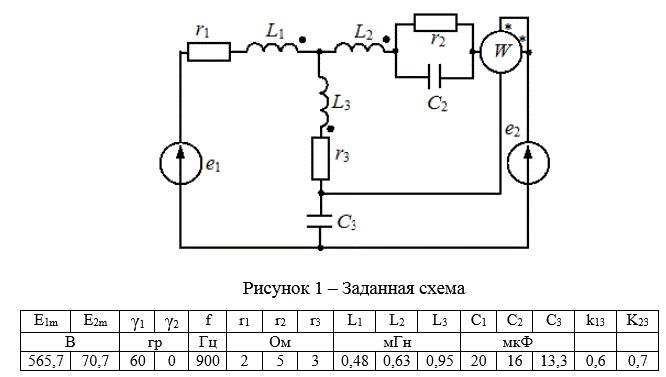

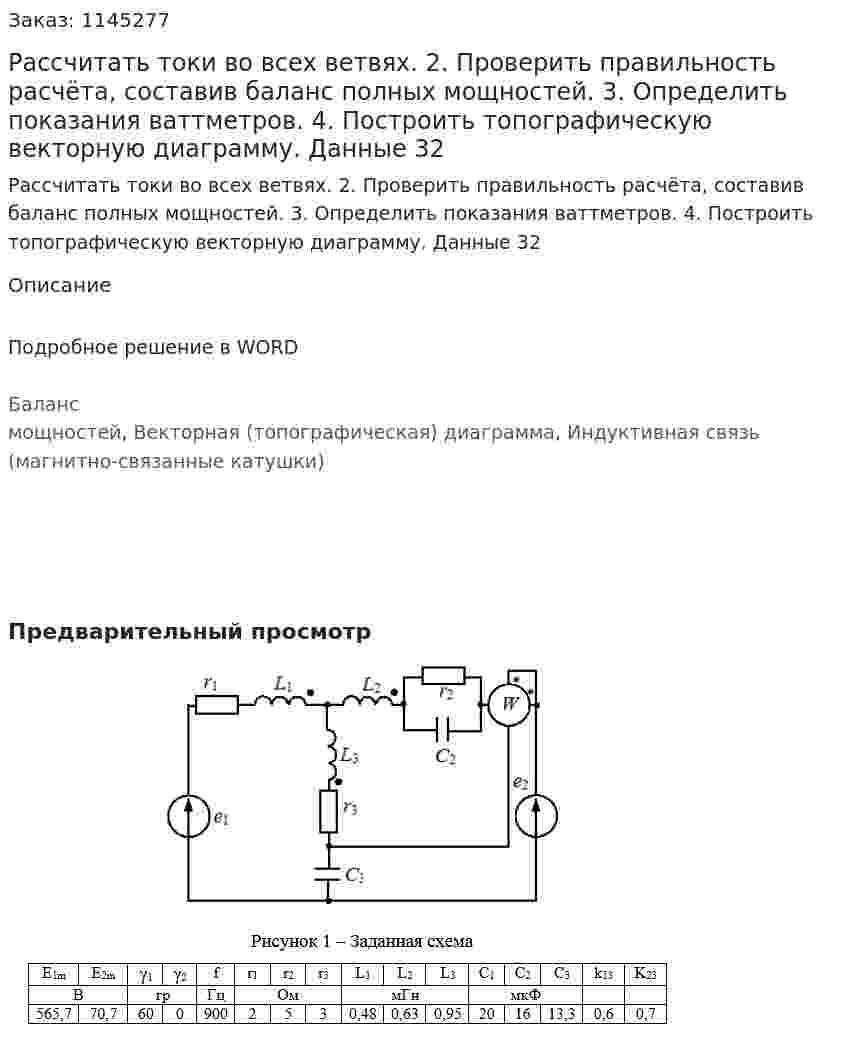

Рассчитать токи во всех ветвях. 2. Проверить правильность расчёта, составив баланс полных мощностей. 3. Определить показания ваттметров. 4. Построить топографическую векторную диаграмму. Данные 32
Рассчитать токи во всех ветвях. 2. Проверить правильность расчёта, составив баланс полных мощностей. 3. Определить показания ваттметров. 4. Построить топографическую векторную диаграмму. Данные 32
Описание
Подробное решение в WORD
Баланс мощностей, Векторная (топографическая) диаграмма, Индуктивная связь (магнитно-связанные катушки)
