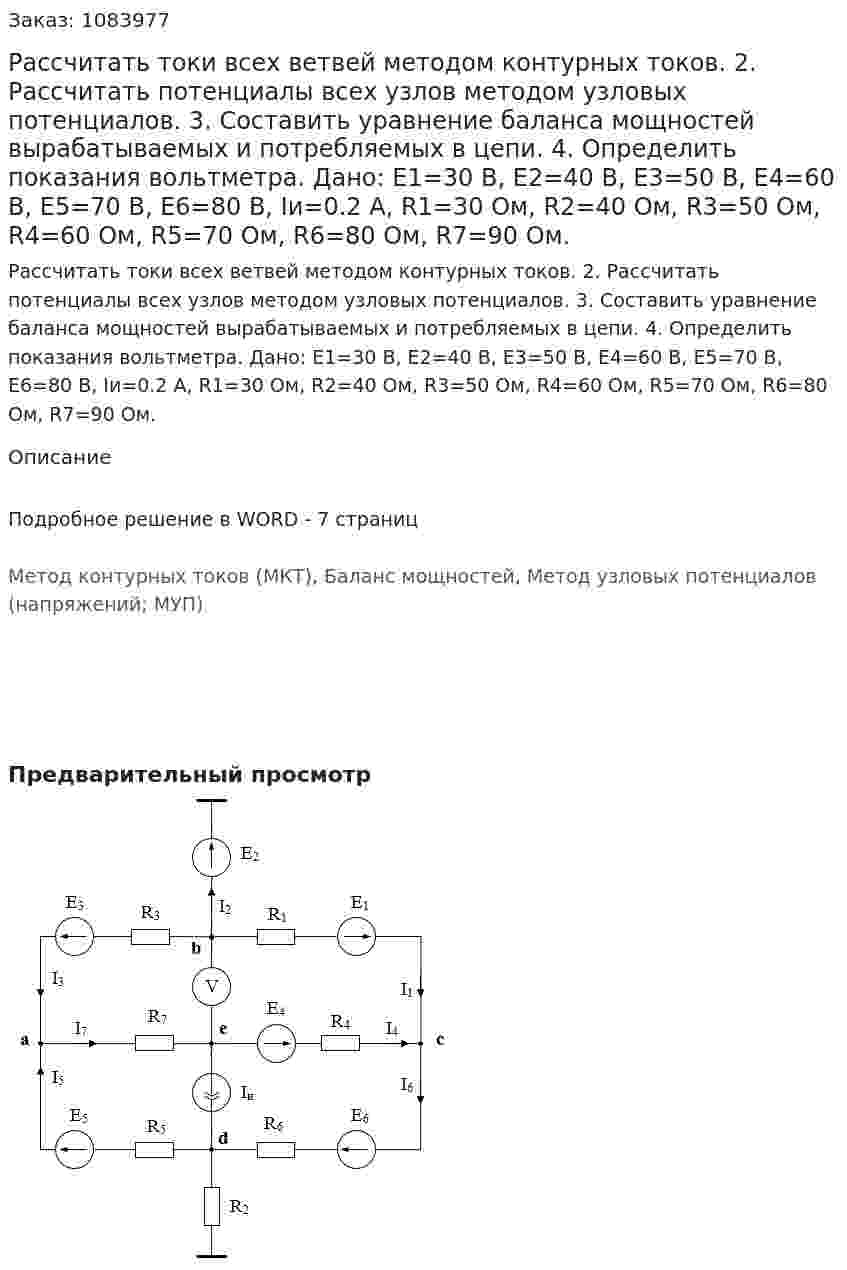

Рассчитать токи всех ветвей методом контурных токов. 2. Рассчитать потенциалы всех узлов методом узловых потенциалов. 3. Составить уравнение баланса мощностей вырабатываемых и потребляемых в цепи. 4. Определить показания вольтметра. Дано: E1=30 В, E2=40 В, E3=50 В, E4=60 В, E5=70 В, E6=80 В, Iи=0.2 А, R1=30 Ом, R2=40 Ом, R3=50 Ом, R4=60 Ом, R5=70 Ом, R6=80 Ом, R7=90 Ом.
Рассчитать токи всех ветвей методом контурных токов. 2. Рассчитать потенциалы всех узлов методом узловых потенциалов. 3. Составить уравнение баланса мощностей вырабатываемых и потребляемых в цепи. 4. Определить показания вольтметра. Дано: E1=30 В, E2=40 В, E3=50 В, E4=60 В, E5=70 В, E6=80 В, Iи=0.2 А, R1=30 Ом, R2=40 Ом, R3=50 Ом, R4=60 Ом, R5=70 Ом, R6=80 Ом, R7=90 Ом.
Описание
Подробное решение в WORD - 7 страниц
Метод контурных токов (МКТ), Баланс мощностей, Метод узловых потенциалов (напряжений; МУП)
- Рассчитать токи всех ветвей с помощью законов Кирхгофа 2. Рассчитать токи всех ветвей методом контурных токов или методом узловых потенциалов. 3. Найти параметры Iкз и Zвх для построения круговой диаграммы тока в ветви с сопротивлением X, отмеченным стрелкой. 4. На основании данных, полученных в предыдущем пункте, построить круговую диаграмму тока в ветви с сопротивлением, указанным стрелкой при изменении его от 0 до ∞ 6. Построить топографические диаграммы напряжения для любых трех контуров, совмещенные с векторной диаграммой токов, текущих в соответствующих контурах. 8. Найти показания приборов, включенных в цепь 9. Составить уравнение баланса активных и реактивных мощностей 10. Записать выражение для мгновенного значения тока в ветви с ЭДС e Построить зависимости этого тока и ЭДС e1 от времени. Вариант 46 (схема 15)
- Рассчитать токи всех ветвей с помощью законов Кирхгофа 2. Рассчитать токи всех ветвей методом контурных токов или методом узловых потенциалов. 3. Найти параметры Iкз и Zвх для построения круговой диаграммы тока в ветви с сопротивлением X, отмеченным стрелкой. 4. На основании данных, полученных в предыдущем пункте, построить круговую диаграмму тока в ветви с сопротивлением, указанным стрелкой при изменении его от 0 до ∞ 6. Построить топографические диаграммы напряжения для любых трех контуров, совмещенные с векторной диаграммой токов, текущих в соответствующих контурах. 8. Найти показания приборов, включенных в цепь 9. Составить уравнение баланса активных и реактивных мощностей 10. Записать выражение для мгновенного значения тока в ветви с ЭДС e Построить зависимости этого тока и ЭДС e1 от времени. Вариант 46 (схема 15)
- Рассчитать токи всех ветвей с помощью законов Кирхгофа 2. Рассчитать токи всех ветвей методом контурных токов или методом узловых потенциалов. 3. Найти параметры Iкз и Zвх для построения круговой диаграммы тока в ветви с сопротивлением X, отмеченным стрелкой. 4. На основании данных, полученных в предыдущем пункте, построить круговую диаграмму тока в ветви с сопротивлением, указанным стрелкой при изменении его от 0 до ∞ 6. Построить топографические диаграммы напряжения для любых трех контуров, совмещенные с векторной диаграммой токов, текущих в соответствующих контурах. 8. Найти показания приборов, включенных в цепь 9. Составить уравнение баланса активных и реактивных мощностей 10. Записать выражение для мгновенного значения тока в ветви с ЭДС e Построить зависимости этого тока и ЭДС e1 от времени. Вариант 65 (схема 3)
- Рассчитать токи всех ветвей с помощью законов Кирхгофа 2. Рассчитать токи всех ветвей методом контурных токов или методом узловых потенциалов. 3. Найти параметры Iкз и Zвх для построения круговой диаграммы тока в ветви с сопротивлением X, отмеченным стрелкой. 4. На основании данных, полученных в предыдущем пункте, построить круговую диаграмму тока в ветви с сопротивлением, указанным стрелкой при изменении его от 0 до ∞ 6. Построить топографические диаграммы напряжения для любых трех контуров, совмещенные с векторной диаграммой токов, текущих в соответствующих контурах. 8. Найти показания приборов, включенных в цепь 9. Составить уравнение баланса активных и реактивных мощностей 10. Записать выражение для мгновенного значения тока в ветви с ЭДС e Построить зависимости этого тока и ЭДС e1 от времени. Вариант 65 (схема 3)
- Рассчитать токи всех ветвей с помощью законов Кирхгофа 2. Рассчитать токи всех ветвей методом контурных токов или методом узловых потенциалов. 3. Найти параметры Iкз и Zвх для построения круговой диаграммы тока в ветви с сопротивлением X, отмеченным стрелкой. 4. На основании данных, полученных в предыдущем пункте, построить круговую диаграмму тока в ветви с сопротивлением, указанным стрелкой при изменении его от 0 до ∞ 6. Построить топографические диаграммы напряжения для любых трех контуров, совмещенные с векторной диаграммой токов, текущих в соответствующих контурах. 8. Найти показания приборов, включенных в цепь 9. Составить уравнение баланса активных и реактивных мощностей 10. Записать выражение для мгновенного значения тока в ветви с ЭДС e Построить зависимости этого тока и ЭДС e1 от времени. Вариант 66 (схема 4)
- Рассчитать токи всех ветвей с помощью законов Кирхгофа 2. Рассчитать токи всех ветвей методом контурных токов или методом узловых потенциалов. 3. Найти параметры Iкз и Zвх для построения круговой диаграммы тока в ветви с сопротивлением X, отмеченным стрелкой. 4. На основании данных, полученных в предыдущем пункте, построить круговую диаграмму тока в ветви с сопротивлением, указанным стрелкой при изменении его от 0 до ∞ 6. Построить топографические диаграммы напряжения для любых трех контуров, совмещенные с векторной диаграммой токов, текущих в соответствующих контурах. 8. Найти показания приборов, включенных в цепь 9. Составить уравнение баланса активных и реактивных мощностей 10. Записать выражение для мгновенного значения тока в ветви с ЭДС e Построить зависимости этого тока и ЭДС e1 от времени. Вариант 66 (схема 4)
- Рассчитать токи всех ветвей с помощью законов Кирхгофа 2. Рассчитать токи всех ветвей методом контурных токов или методом узловых потенциалов. 3. Найти параметры Iкз и Zвх для построения круговой диаграммы тока в ветви с сопротивлением X, отмеченным стрелкой. 4. На основании данных, полученных в предыдущем пункте, построить круговую диаграмму тока в ветви с сопротивлением, указанным стрелкой при изменении его от 0 до ∞ 6. Построить топографические диаграммы напряжения для любых трех контуров, совмещенные с векторной диаграммой токов, текущих в соответствующих контурах. 8. Найти показания приборов, включенных в цепь 9. Составить уравнение баланса активных и реактивных мощностей 10. Записать выражение для мгновенного значения тока в ветви с ЭДС e Построить зависимости этого тока и ЭДС e1 от времени. Вариант 70 (схема 20)
- Рассчитать токи во всех элементах линейной электрической цепи методом- составления и решения уравнений Кирхгофа- методом контурных токов - методом узловых потенциалов - Найти Uхх, Rвх, Rн методом эквивалентного генератора. Составить баланс мощностей. Результаты расчетов подтвердить в EWB
- Рассчитать токи во всех элементах линейной электрической цепи методом- составления и решения уравнений Кирхгофа- методом контурных токов - методом узловых потенциалов - Найти Uхх, Rвх, Rн методом эквивалентного генератора. Составить баланс мощностей. Результаты расчетов подтвердить в EWB
- Рассчитать токи во всех элементах линейной электрической цепи методом- составления и решения уравнений Кирхгофа- методом контурных токов - методом узловых потенциалов - Найти Uхх, Rвх, Rн методом эквивалентного генератора. Составить баланс мощностей. Результаты расчетов подтвердить в EWB
- Рассчитать токи во всех элементах линейной электрической цепи методом- составления и решения уравнений Кирхгофа- методом контурных токов - методом узловых потенциалов - Найти Uхх, Rвх, Rн методом эквивалентного генератора. Составить баланс мощностей. Результаты расчетов подтвердить в EWB
- Рассчитать токи всех ветвей. 2. Построить векторные диаграммы токов и напряжений. 3. Рассчитать показания ваттметров. 4. Вычислить полную, активную и реактивную мощности трехфазной цепи. 5. Составить зависимость напряжения между заданными точками от времени и построить график этой зависимости. Вариант 80 Схема 15 Исходные данные: EA=20 В; T=0.04 c; L=95,5 мГн; С1=561,7 мкФ. С2=367,5 мкФ. R1 = 17,32 Ом.
- Рассчитать токи всех ветвей. 2. Построить векторные диаграммы токов и напряжений. 3. Рассчитать показания ваттметров. 4. Вычислить полную, активную и реактивную мощности трехфазной цепи. 5. Составить зависимость напряжения между заданными точками от времени и построить график этой зависимости. Вариант 80 Схема 15 Исходные данные: EA=20 В; T=0.04 c; L=95,5 мГн; С1=561,7 мкФ. С2=367,5 мкФ. R1 = 17,32 Ом.
- Рассчитать токи всех ветвей методом контурных токов. 2. Рассчитать потенциалы всех узлов методом узловых потенциалов. 3. Составить уравнение баланса мощностей вырабатываемых и потребляемых в цепи. 4. Определить показания вольтметра. Дано: E1=30 В, E2=40 В, E3=50 В, E4=60 В, E5=70 В, E6=80 В, Iи=0.2 А, R1=30 Ом, R2=40 Ом, R3=50 Ом, R4=60 Ом, R5=70 Ом, R6=80 Ом, R7=90 Ом.
