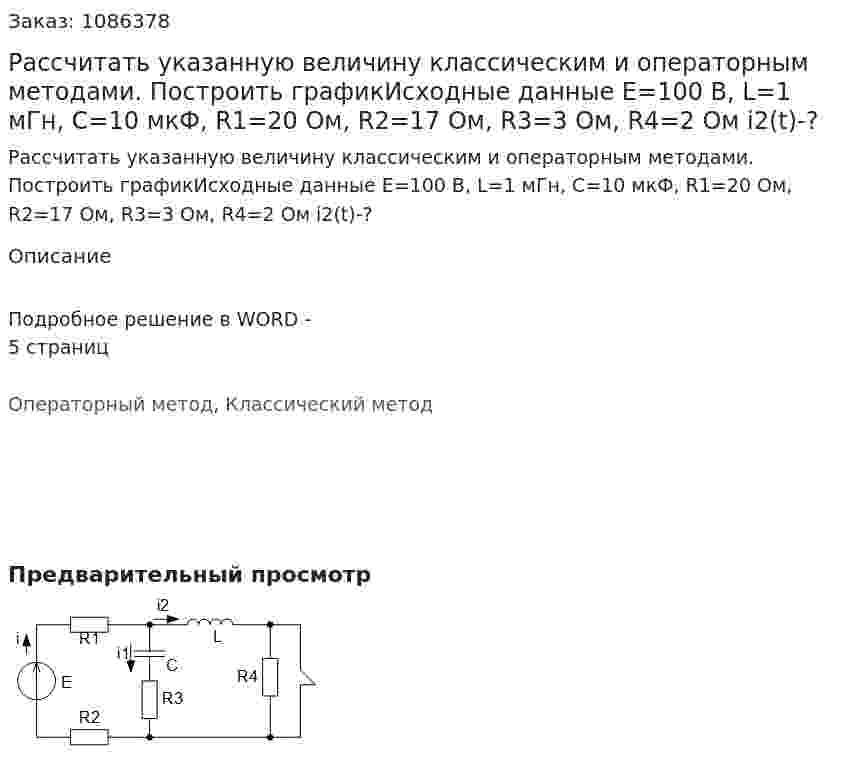

Рассчитать указанную величину классическим и операторным методами. Построить графикИсходные данные E=100 B, L=1 мГн, C=10 мкФ, R1=20 Ом, R2=17 Ом, R3=3 Ом, R4=2 Ом i2(t)-?
Рассчитать указанную величину классическим и операторным методами. Построить графикИсходные данные E=100 B, L=1 мГн, C=10 мкФ, R1=20 Ом, R2=17 Ом, R3=3 Ом, R4=2 Ом i2(t)-?
Описание
Подробное решение в WORD - 5 страниц
Операторный метод, Классический метод
