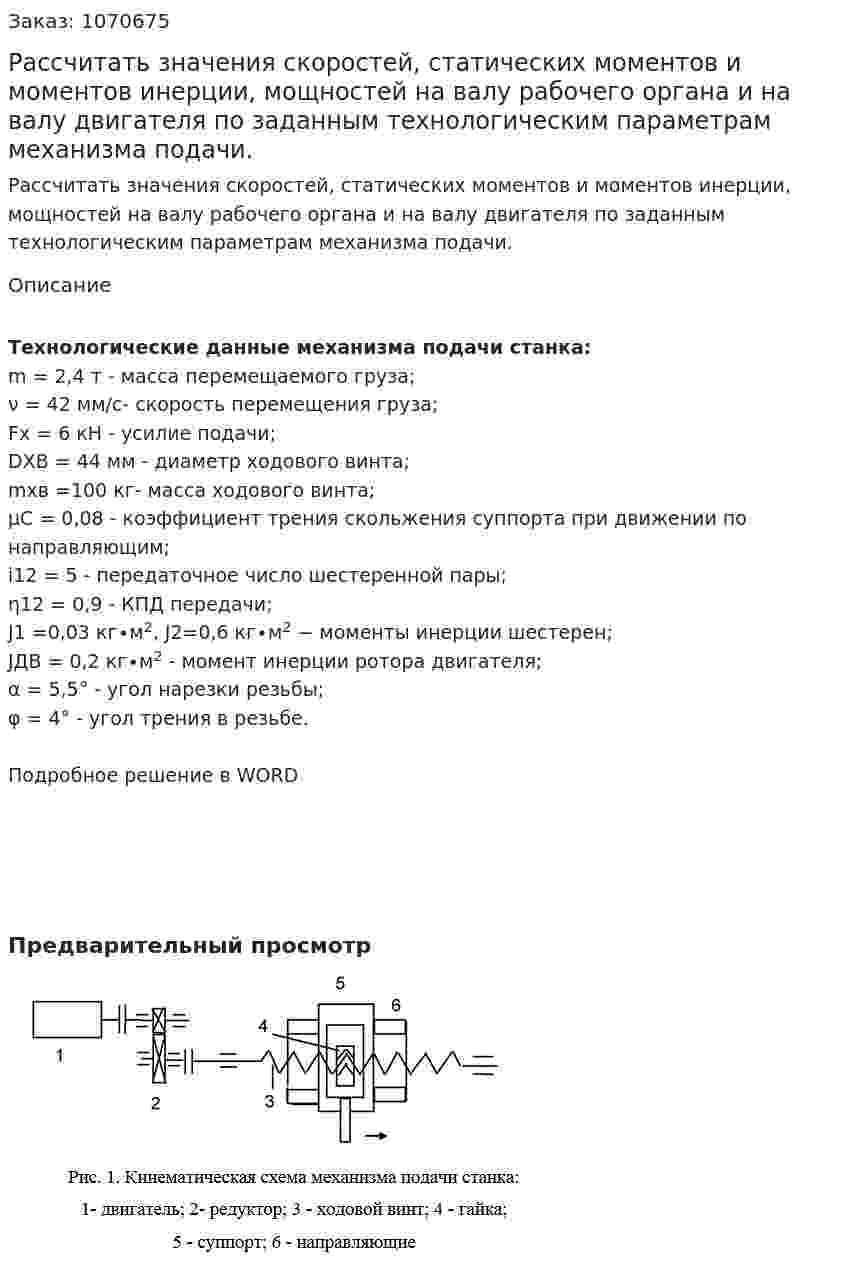

Рассчитать значения скоростей, статических моментов и моментов инерции, мощностей на валу рабочего органа и на валу двигателя по заданным технологическим параметрам механизма подачи.

Технологические данные механизма подачи станка:
m = 2,4 т - масса перемещаемого груза;
ν = 42 мм/с- скорость перемещения груза;
Fx = 6 кН - усилие подачи;
DXB = 44 мм - диаметр ходового винта; mхв =100 кг- масса ходового винта;
μC = 0,08 - коэффициент трения скольжения суппорта при движении по направляющим;
i12 = 5 - передаточное число шестеренной пары;
η12 = 0,9 - КПД передачи;
J1 =0,03 кг∙м², J2=0,6 кг∙м² − моменты инерции шестерен;
JДВ = 0,2 кг∙м² - момент инерции ротора двигателя;
α = 5,5° - угол нарезки резьбы;
φ = 4° - угол трения в резьбе.

Подробное решение в WORD

Предварительный просмотр
