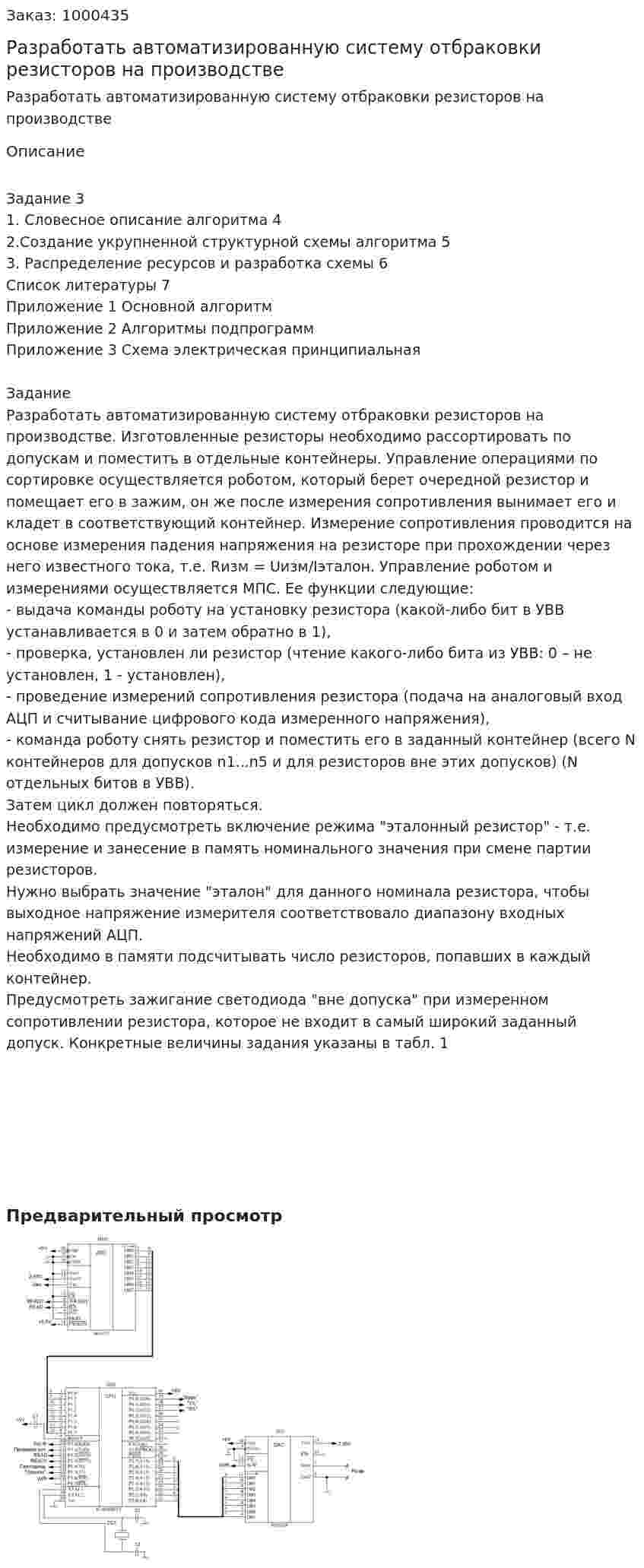

Разработать автоматизированную систему отбраковки резисторов на производстве
Разработать автоматизированную систему отбраковки резисторов на производстве
Описание
Задание 3
1. Словесное описание алгоритма 4
2.Создание укрупненной структурной схемы алгоритма 5
3. Распределение ресурсов и разработка схемы 6
Список литературы 7
Приложение 1 Основной алгоритм
Приложение 2 Алгоритмы подпрограмм

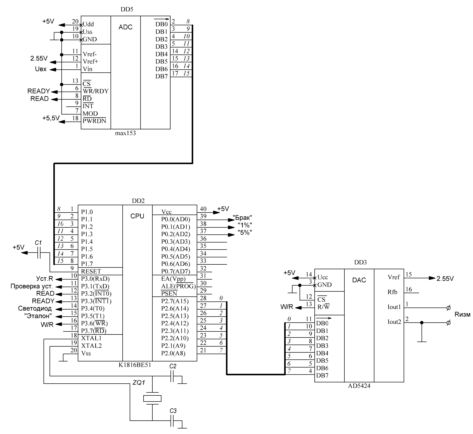

Приложение 3 Схема электрическая принципиальная
Задание
Разработать автоматизированную систему отбраковки резисторов на производстве. Изготовленные резисторы необходимо рассортировать по допускам и поместить в отдельные контейнеры. Управление операциями по сортировке осуществляется роботом, который берет очередной резистор и помещает его в зажим, он же после измерения сопротивления вынимает его и кладет в соответствующий контейнер. Измерение сопротивления проводится на основе измерения падения напряжения на резисторе при прохождении через него известного тока, т.е. Rизм = Uизм/Iэталон. Управление роботом и измерениями осуществляется МПС. Ее функции следующие:
- выдача команды роботу на установку резистора (какой-либо бит в УВВ устанавливается в 0 и затем обратно в 1),
- проверка, установлен ли резистор (чтение какого-либо бита из УВВ: 0 – не установлен, 1 - установлен),
- проведение измерений сопротивления резистора (подача на аналоговый вход АЦП и считывание цифрового кода измеренного напряжения),
- команда роботу снять резистор и поместить его в заданный контейнер (всего N контейнеров для допусков n1...n5 и для резисторов вне этих допусков) (N отдельных битов в УВВ).
Затем цикл должен повторяться.
Необходимо предусмотреть включение режима "эталонный резистор" - т.е. измерение и занесение в память номинального значения при смене партии резисторов.
Нужно выбрать значение "эталон" для данного номинала резистора, чтобы выходное напряжение измерителя соответствовало диапазону входных напряжений АЦП.
Необходимо в памяти подсчитывать число резисторов, попавших в каждый контейнер.
Предусмотреть зажигание светодиода "вне допуска" при измеренном сопротивлении резистора, которое не входит в самый широкий заданный допуск. Конкретные величины задания указаны в табл. 1
