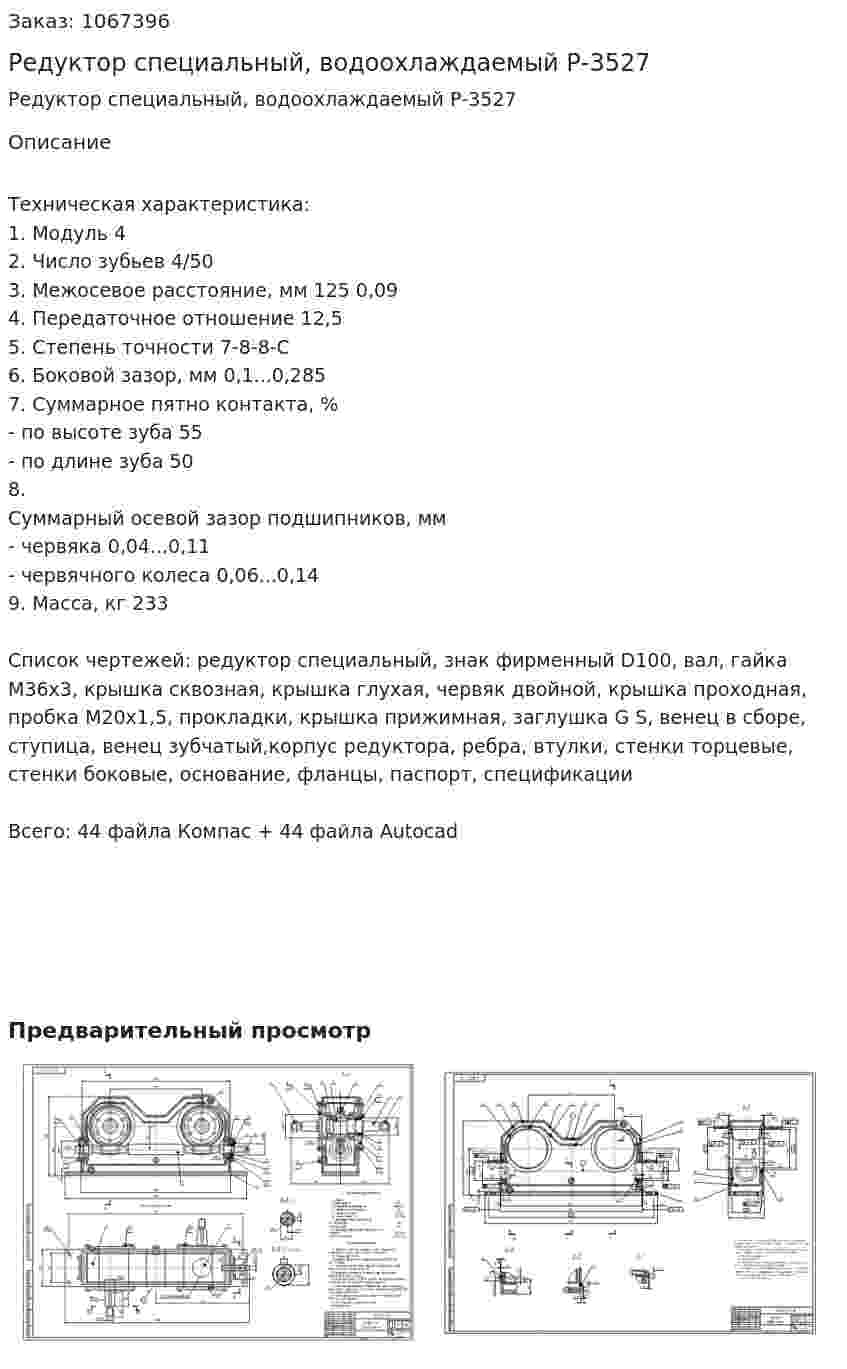

Редуктор специальный, водоохлаждаемый Р-3527

Техническая характеристика:
1. Модуль 4
2. Число зубьев 4/50
3. Межосевое расстояние, мм 125 0,09
4. Передаточное отношение 12,5
5. Степень точности 7-8-8-С
6. Боковой зазор, мм 0,1...0,285
7. Суммарное пятно контакта, %
- по высоте зуба 55
- по длине зуба 50
8. Суммарный осевой зазор подшипников, мм
- червяка 0,04...0,11
- червячного колеса 0,06...0,14
9. Масса, кг 233

Список чертежей: редуктор специальный, знак фирменный D100, вал, гайка М36х3, крышка сквозная, крышка глухая, червяк двойной, крышка проходная, пробка М20х1,5, прокладки, крышка прижимная, заглушка G S, венец в сборе, ступица, венец зубчатый,корпус редуктора, ребра, втулки, стенки торцевые, стенки боковые, основание, фланцы, паспорт, спецификации

Всего: 44 файла Компас + 44 файла Autocad

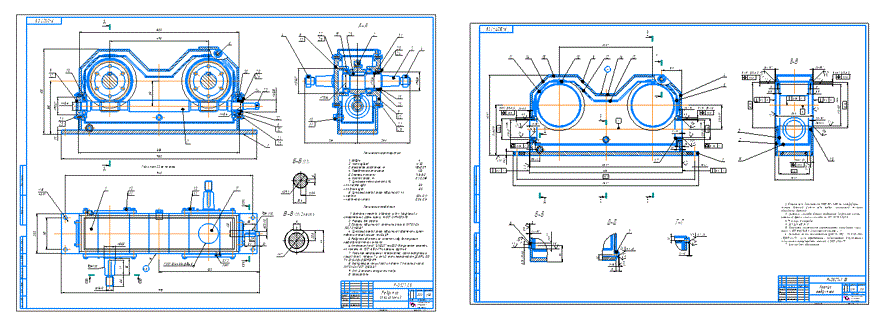

Предварительный просмотр
