Заказ: 1145376

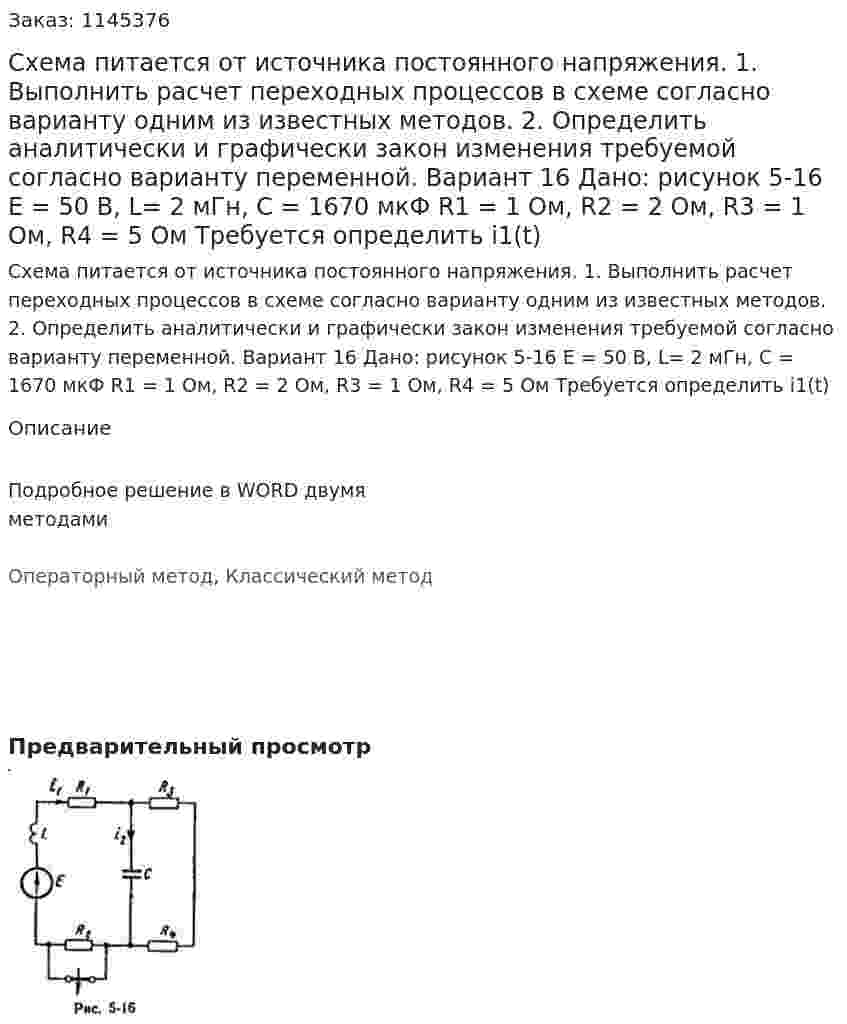

Схема питается от источника постоянного напряжения. 1. Выполнить расчет переходных процессов в схеме согласно варианту одним из известных методов. 2. Определить аналитически и графически закон изменения требуемой согласно варианту переменной. Вариант 16 Дано: рисунок 5-16 Е = 50 В, L= 2 мГн, C = 1670 мкФ R1 = 1 Ом, R2 = 2 Ом, R3 = 1 Ом, R4 = 5 Ом Требуется определить i1(t)
Схема питается от источника постоянного напряжения. 1. Выполнить расчет переходных процессов в схеме согласно варианту одним из известных методов. 2. Определить аналитически и графически закон изменения требуемой согласно варианту переменной. Вариант 16 Дано: рисунок 5-16 Е = 50 В, L= 2 мГн, C = 1670 мкФ R1 = 1 Ом, R2 = 2 Ом, R3 = 1 Ом, R4 = 5 Ом Требуется определить i1(t)
Описание
Подробное решение в WORD двумя методами
Операторный метод, Классический метод
