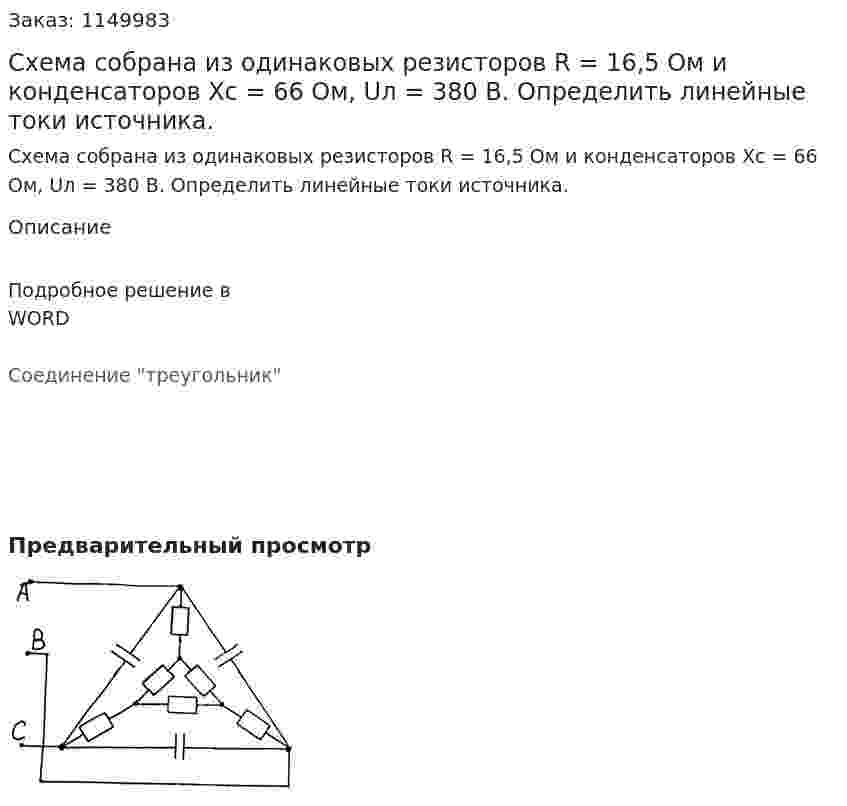

Схема собрана из одинаковых резисторов R = 16,5 Ом и конденсаторов Хс = 66 Ом, Uл = 380 В. Определить линейные токи источника.
Схема собрана из одинаковых резисторов R = 16,5 Ом и конденсаторов Хс = 66 Ом, Uл = 380 В. Определить линейные токи источника.
Описание
Подробное решение в WORD
Соединение "треугольник"
- Схема соединения «звезда» с нейтралью. Фазное напряжение источника Uф = 100 В. Нагрузка симметричная, мощностью Pн = 100 Вт - Определить фазные и линейные токи в цепи. - Как изменятся токи, если в фазе В перегорит предохранитель? Каково назначение нейтрали? - Запишите соотношения токов и напряжений в линиях и фазах для схемы источника «звезда».
- Схема соединения «звезда» с нейтралью. Фазное напряжение источника Uф = 100 В. Нагрузка симметричная, мощностью Pн = 100 Вт - Определить фазные и линейные токи в цепи. - Как изменятся токи, если в фазе В перегорит предохранитель? Каково назначение нейтрали? - Запишите соотношения токов и напряжений в линиях и фазах для схемы источника «звезда».
- Схема соединения трехфазных симметричных источников электроэнергии и трехфазных несимметричных приемников электроэнергии приведена на рисунке. Измерение суммарной активной мощности трехфазного приемника электроэнергии предполагается методом двух ваттметров, подключённых по схеме, показанной на рисунке: Исходные данные приведены в таблице: Требуется:1. Определить комплексные значения линейных, фазных напряжений и токов в схеме. 2. Построить совмещенную векторную диаграмму э.д.с. напряжений и токов. 3. Определить полную, активную и реактивную трехфазную мощность приемников и источников электроэнергии. Проверить выполнение баланса мощностей. 4. Используя векторную диаграмму вычислить показания каждого ваттметра. 5. Сравнить сумму показаний ваттметров с активной мощностью, потребляемой трехфазным приемником электроэнергии.
- Схема соединения трехфазных симметричных источников электроэнергии и трехфазных несимметричных приемников электроэнергии приведена на рисунке. Измерение суммарной активной мощности трехфазного приемника электроэнергии предполагается методом двух ваттметров, подключённых по схеме, показанной на рисунке: Исходные данные приведены в таблице: Требуется:1. Определить комплексные значения линейных, фазных напряжений и токов в схеме. 2. Построить совмещенную векторную диаграмму э.д.с. напряжений и токов. 3. Определить полную, активную и реактивную трехфазную мощность приемников и источников электроэнергии. Проверить выполнение баланса мощностей. 4. Используя векторную диаграмму вычислить показания каждого ваттметра. 5. Сравнить сумму показаний ваттметров с активной мощностью, потребляемой трехфазным приемником электроэнергии.
- Схема, составленная из резистивных элементов, питается от источника постоянного напряжения (источник подключен ко входным зажимам «а» и «b», причем положительный полюс источника соединен с зажимом «а»). Рассчитать токи во всех ветвях схемы и падения напряжений на каждом из резисторов. Вариант схемы каждому студенту принять в соответствии с его порядковым номером в списке группыВариант 7
- Схема, составленная из резистивных элементов, питается от источника постоянного напряжения (источник подключен ко входным зажимам «а» и «b», причем положительный полюс источника соединен с зажимом «а»). Рассчитать токи во всех ветвях схемы и падения напряжений на каждом из резисторов. Вариант схемы каждому студенту принять в соответствии с его порядковым номером в списке группыВариант 7
- Схема станка 3b151
- Схема распределения чистой прибыли предприятия (контрольная работа)
- Схема (рис. 116) состоит из резистора сопротивлением 2000 Ом, катушки индуктивностью 0,2 Гн и конденсатора емкостью 6 · 10-6 Ф. К схеме подключен источник переменного напряжения с Uэфф = 100 В и частотой f = 50 Гц. Определите эффективный ток в цепи и сдвиг фаз между током и напряжением.
- Схема рис 1 состоит из источника синусоидальной ЭДС e=Emsinωt, линейного активного сопротивления R=71 Ом и нелинейной емкости Cн, кулон-вольтная характеристика которой приведена на рис. 2, qm=10-4 Кл (q – заряд, u – напряжение). Рассчитать и построить зависимости iC, iR, iвх, q в функции ωt. Значения u1, Em, ω приведены в таблице. Вариант 7аДано u1=7,1 В; Em=10 В; ω=1000 с-1; R=71 Ом; qm=10-4 Кл;
- Схема рис 1 состоит из источника синусоидальной ЭДС e=Emsinωt, линейного активного сопротивления R=71 Ом и нелинейной емкости Cн, кулон-вольтная характеристика которой приведена на рис. 2, qm=10-4 Кл (q – заряд, u – напряжение). Рассчитать и построить зависимости iC, iR, iвх, q в функции ωt. Значения u1, Em, ω приведены в таблице. Вариант 7аДано u1=7,1 В; Em=10 В; ω=1000 с-1; R=71 Ом; qm=10-4 Кл;
- Схема сборки передачи конечной и тормоза
- Схема сети напряжением 35 кВ, по которой осуществляется электроснабжение понизительных подстанций ПС А, С, D от электростанции (ЭС) изображена на рис. 1. Линии сооружены на железобетонных опорах со средним расстоянием между фазами Dср = 3 м. Нагрузки ПС, марки проводов, длины участков следующие: PА+jQА=4+j2; PD+jQD=10+j5; PC+jQC=7+j4; l1 – АС-150/24; l2 – АС-120/19; l3 – АС-120/19; l4 – АС-120/19; Вид аварийного режима – обрыв А-D (l4). Найдите: 1) потокораспределение по участкам сети; 2) потерю напряжения в нормальном ∆Uнормнаиб и аварийном ∆Uавнаиб режимах. Сравните полученные величины ∆Uнормнаиб и ∆Uавнаиб с допустимыми величинами потерь напряжения в нормальном ∆Uнормдоп и аварийном ∆Uавдоп режимах.
- Схема собрана из одинаковых резисторов R = 16,5 Ом и конденсаторов Хс = 66 Ом, Uл = 380 В. Определить линейные токи источника.
