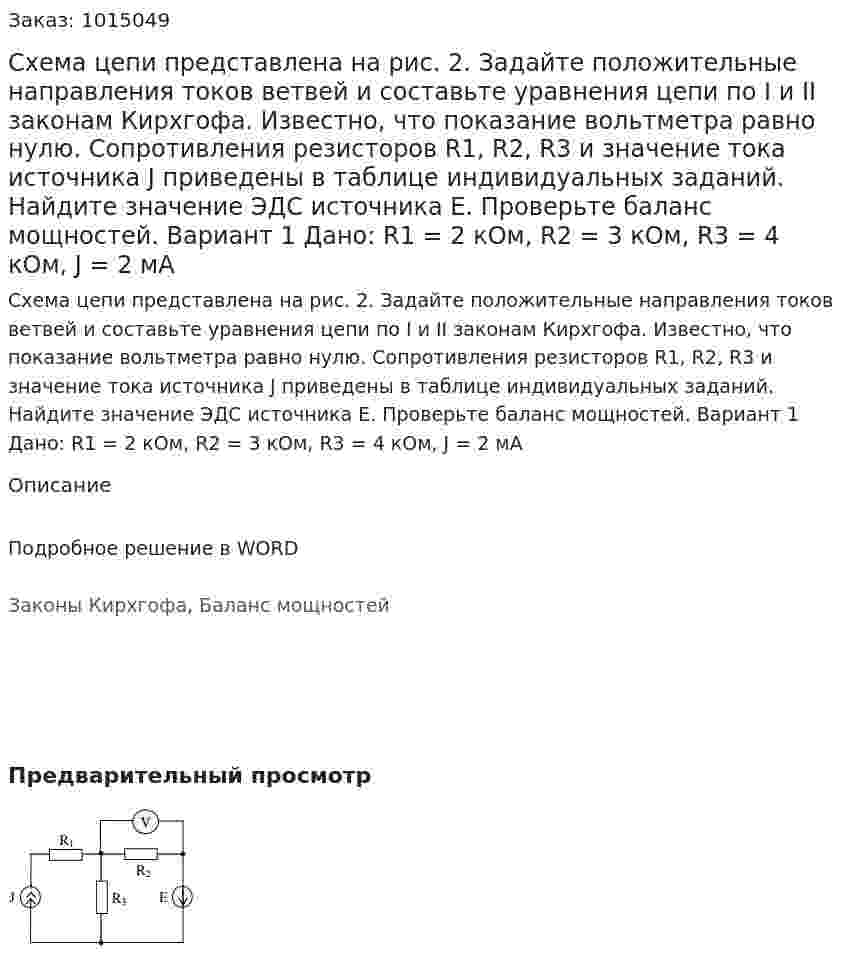

Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей. Вариант 1 Дано: R1 = 2 кОм, R2 = 3 кОм, R3 = 4 кОм, J = 2 мА
Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей. Вариант 1 Дано: R1 = 2 кОм, R2 = 3 кОм, R3 = 4 кОм, J = 2 мА
Описание
Подробное решение в WORD
Законы Кирхгофа, Баланс мощностей
- Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей. Вариант 1 Дано: R1 = 2 кОм, R2 = 3 кОм, R3 = 4 кОм, J = 2 мА
- Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей. Вариант 26 Дано: R1 = 3 кОм, R2 = 6 кОм, R3 = 9 кОм, J = 3 мА
- Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей. Вариант 26 Дано: R1 = 3 кОм, R2 = 6 кОм, R3 = 9 кОм, J = 3 мА
- Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей. Вариант 33 Дано: R1 = 10 кОм, R2 = 5 кОм, R3 = 15 кОм, J = 10 мА
- Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей. Вариант 33 Дано: R1 = 10 кОм, R2 = 5 кОм, R3 = 15 кОм, J = 10 мА
- Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей. Вариант 3 Дано: R1 = 6 кОм, R2 = 8 кОм, R3 = 4 кОм, J = 2 мА
- Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей. Вариант 3 Дано: R1 = 6 кОм, R2 = 8 кОм, R3 = 4 кОм, J = 2 мА
- Схема цепи постоянного тока представлена на рисунке. Напряжение на источнике ЭДС равно 1 В, ток источника тока равен 1 мА, сопротивления всех резисторов равны по 1 кОм. 1. Найдите все токи и напряжения методом контурных токов 2. Найдите параметры эквивалентного источника тока по теореме Нортона, если резистором нагрузки является R1.
- Схема цепи постоянного тока представлена на рисунке. Параметры источников: Е = 1 В, J = 3 мА. Сопротивления всех резисторов равны по 1 кОм. Найдите параметры эквивалентного источника тока, если резистором нагрузки является R2.
- Схема цепи постоянного тока представлена на рисунке. Параметры источников: Е = 1 В, J = 3 мА. Сопротивления всех резисторов равны по 1 кОм. Найдите параметры эквивалентного источника тока, если резистором нагрузки является R2.
- Схема цепи постоянного тока представлена на рисунке. Параметры источников Е = 4 В, J = 2 мА Сопротивления всех резисторов равны по 1 кОм. 1. Найдите все токи и напряжения методом узловых потенциалов. 2. Найдите параметры эквивалентного источника ЭДС, если резистором нагрузки является R1
- Схема цепи постоянного тока представлена на рисунке. Параметры источников Е = 4 В, J = 2 мА Сопротивления всех резисторов равны по 1 кОм. 1. Найдите все токи и напряжения методом узловых потенциалов. 2. Найдите параметры эквивалентного источника ЭДС, если резистором нагрузки является R1
- Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей.Вариант 16 Дано: R1 = 6 кОм, R2 = 1 кОм, R3 = 3 кОм, J = 2 мА
- Схема цепи представлена на рис. 2. Задайте положительные направления токов ветвей и составьте уравнения цепи по I и II законам Кирхгофа. Известно, что показание вольтметра равно нулю. Сопротивления резисторов R1, R2, R3 и значение тока источника J приведены в таблице индивидуальных заданий. Найдите значение ЭДС источника Е. Проверьте баланс мощностей.Вариант 16 Дано: R1 = 6 кОм, R2 = 1 кОм, R3 = 3 кОм, J = 2 мА
