Заказ: 1001392

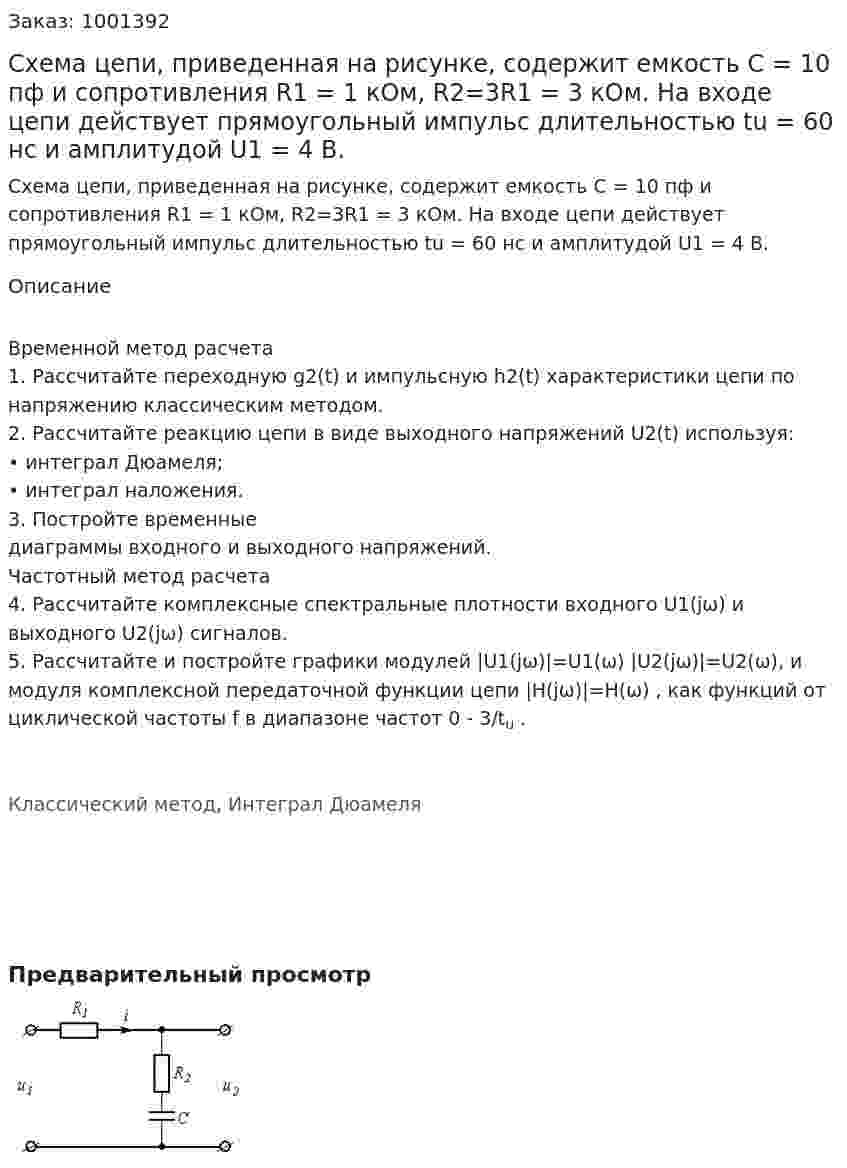

Схема цепи, приведенная на рисунке, содержит емкость С = 10 пф и сопротивления R1 = 1 кОм, R2=3R1 = 3 кОм. На входе цепи действует прямоугольный импульс длительностью tu = 60 нс и амплитудой U1 = 4 В.
Схема цепи, приведенная на рисунке, содержит емкость С = 10 пф и сопротивления R1 = 1 кОм, R2=3R1 = 3 кОм. На входе цепи действует прямоугольный импульс длительностью tu = 60 нс и амплитудой U1 = 4 В.
Описание
Временной метод расчета
1. Рассчитайте переходную g2(t) и импульсную h2(t) характеристики цепи по напряжению классическим методом.
2. Рассчитайте реакцию цепи в виде выходного напряжений U2(t) используя:
• интеграл Дюамеля;
• интеграл наложения.
3. Постройте временные диаграммы входного и выходного напряжений.
Частотный метод расчета
4. Рассчитайте комплексные спектральные плотности входного U1(jω) и выходного U2(jω) сигналов.
5. Рассчитайте и постройте графики модулей |U1(jω)|=U1(ω) |U2(jω)|=U2(ω), и модуля комплексной передаточной функции цепи |H(jω)|=H(ω) , как функций от циклической частоты f в диапазоне частот 0 - 3/tu .
Классический метод, Интеграл Дюамеля
