Схемные функции и частотные характеристики линейных электрических цепей (курсовая работ, Вариант 28) Шифр Сх 26.Т5.ОЭ.М2

Содержание расчетной части пояснительной записки (необходимо найти):
Исследование нагрузки:
- предполагаемый на основе схемы характер АЧХ и ФЧХ входной и передаточной функций;
- вывод операторных выражений входной и передаточной функций и их проверка по размерности, соответствию модели на крайних частотах диапазона, порядку полиномов и условиям физической реализуемости;
- нормировка операторных функций;
- предполагаемый вид частотных характеристик (ЧХ) на основе карты нулей и полюсов и вычисление значений ЧХ на ωН = 1.8 ;
- расчет резонансных частот и резонансных сопротивлений;
- определение полосы пропускания цепи;
Исследование схемы транзистора с обобщенной нагрузкой YН:
- вывод операторных выражений входной и передаточной функций на основе метода узловых потенциалов, проверка полученных выражений всеми возможными способами (см. п. 3.1);
- нормировка операторных функций;
Исследование транзистора с избирательной нагрузкой:
- предполагаемый характер ЧХ полной модели и определение ряда численных значений ЧХ в характерных точках (ω = 0, ω = ωρ и т.п.);
- получение нормированных выражений входной и передаточной функций и их проверка на соответствие полиномов схемных функций порядку полной цепи и соответствие минимальных и максимальных степеней функций значениям, полученным для полной схемы на крайних частотах ω → 0 и ω → ∞;
- предполагаемый характер ЧХ на основе карты нулей и полюсов и вычисление значений ЧХ на ωН = 1.8 ;
- получение выражений АЧХ и ФЧХ обеих функций на основе нормированных выражений и расчет по ним значений ЧХ на ωН = 1.8 ;
- оценка устойчивости и фазоминимальности цепи по карте нулей и полюсов;
- получение АЧХ и ФЧХ входной и передаточной функций на основе автоматизированного расчета цепи и построение частотных характеристик (с указанием на них ранее вычислительных значений);
- представление входного сопротивления полной цепи последовательной и параллельной моделями на одной из частот заданного диапазона (ω ≠ 0 и ω ≠ ωср).
Перечень графического материала:

- схемы нагрузки, транзистора с обобщенной нагрузкой, полной цепи;
- эквивалентные модели на крайних частотах;
- карты нулей и полюсов;
- частотные характеристики.


Подробное решение в WORD (42 страницы)+вспомогательные файлы MathCad с расчетами+ файл моделирования MicroCap


MicroCap

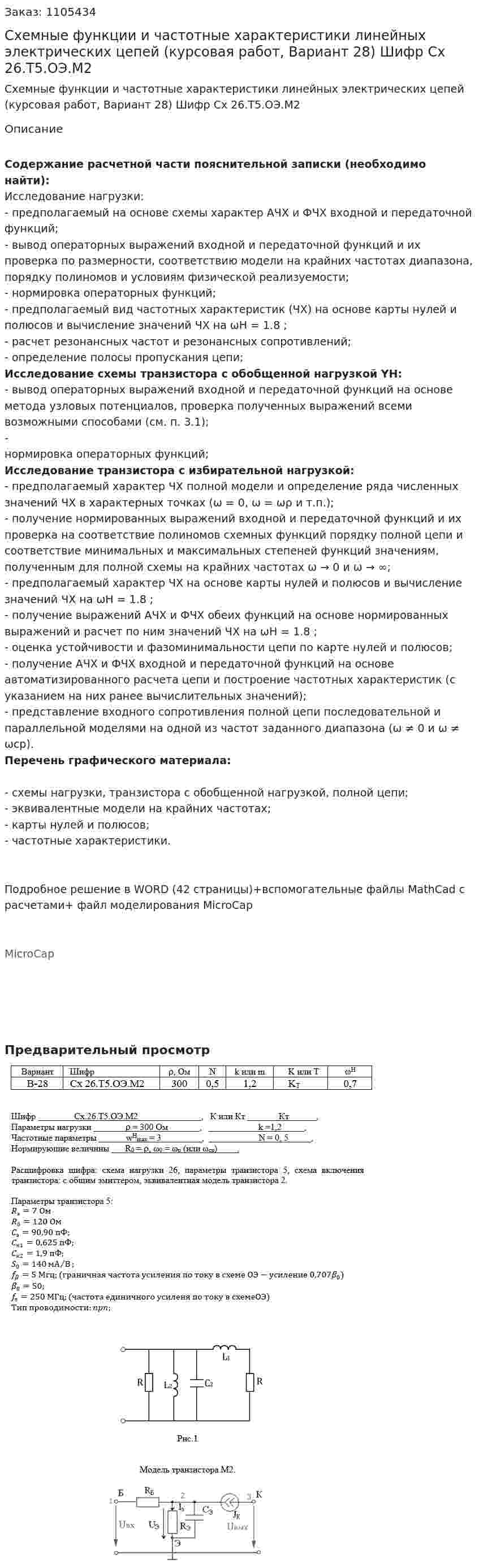

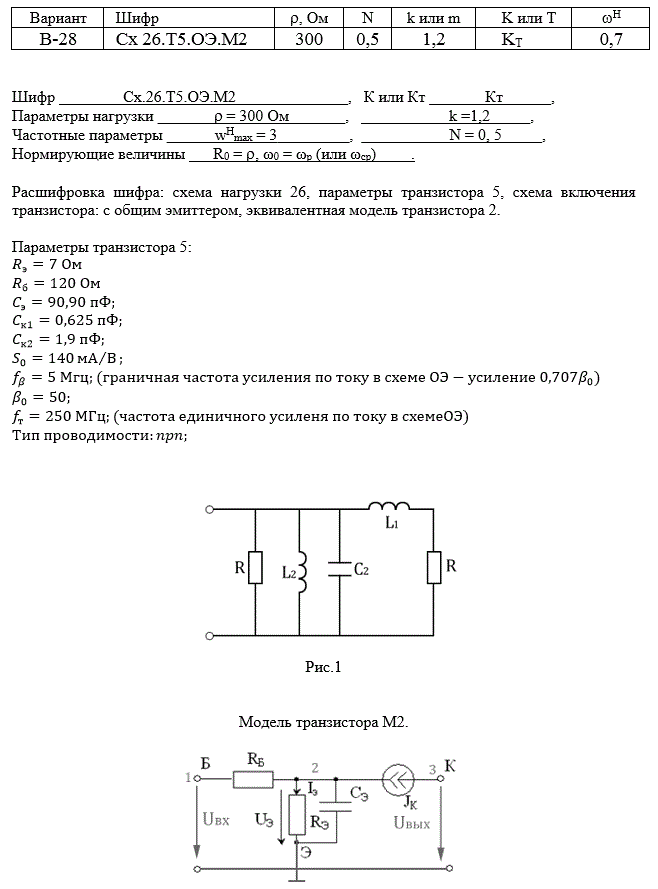

Предварительный просмотр
