Схемные функции и частотные характеристики линейных электрических цепей (курсовая работа)Вариант 20 Шифр Сх 19.Т8.ОЭ.М2

3. РАСЧЕТНАЯ ЧАСТЬ 6
3.1 Исследование нагрузки 6
3.1.1. Предполагаемый характер АЧХ и ФЧХ входной (Zвх) и передаточной (К) функции 6
3.1.2. Вывод операторных выражений входной и передаточной функций и их проверка по размерности, соответствию модели на край них частотах диапазона, порядку полиномов и условиям физической реализуемости 10
3.1.3. Нормировка операторных функций по частоте 13
3.1.4. Предполагаемый вид частотных характеристик (ЧХ) на основе карты нулей и полюсов и вычисление ЧХ на ωн = 0,6 15
3.1.5. Расчет резонансных частот и резонансных сопротивлений 21
3.1.6. Определение полосы пропускания цепи 22
3.2 Исследование схемы транзистора с обобщенной нагрузкой 23
3.2.1. Вывод операторных выражений входной и передаточной функций на основе метода узловых потенциалов, проверка полученных выражений всеми возможными способами 23
3.2.2. Нормировка операторных функций 26
3.3 Исследование транзистора с избирательной нагрузкой 27
3.3.1. предполагаемый характер ЧХ полной модели 27
3.3.2. Получение нормированных выражений входной и передаточной функций полной цепи и их проверка на соответствие полиномов схемных функций, порядку полной цепи и соответствие минимальных и максимальных степеней функций значениям, полученным для полной схемы на крайних частотах 28
3.3.3. Предполагаемый характер ЧХ на основе карты нулей и полюсов и вычисление значений ЧХ на ωн = 0,6 29
3.3.4. Получение выражений АЧХ и ФЧХ обеих функций на основе нормированных выражений и расчет по ним значений ЧХ при ωн = 0,6 35
3.3.6. Получение АЧХ и ФЧХ входной и передаточной функций на основе автоматизированного расчета цепи и построение частотных характеристик 37
ЗАКЛЮЧЕНИЕ 44
Список используемых источников 46

В архиве пояснительная записка + файл MathCad +файл исходник моделирования MicroCap

MicroCap

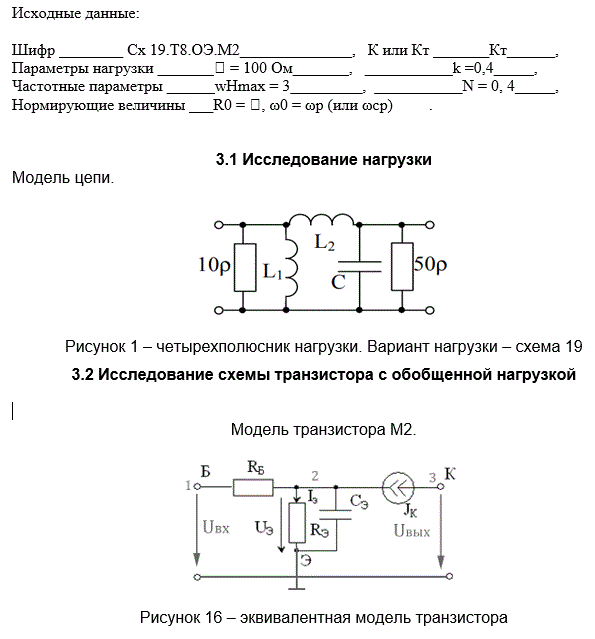

Предварительный просмотр
