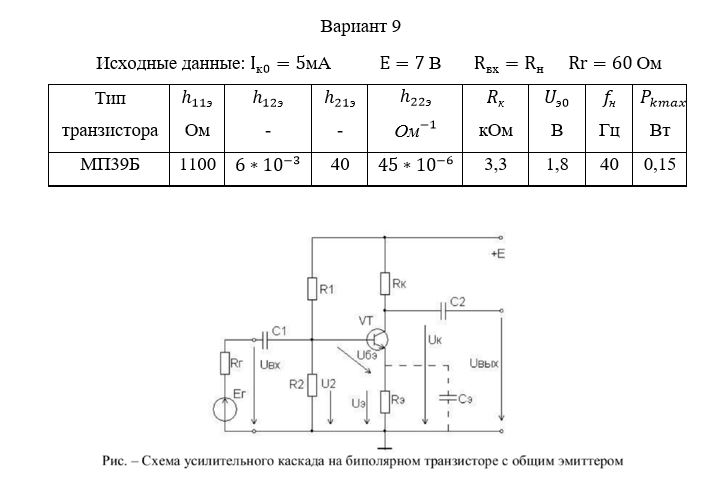

Схемотехника аналоговых устройств на полупроводниковых элементах Рассчитать: 1. Параметры остальных элементов схемы; 2. Напряжение на этих элементах м протекающие через них токи; 3. Коэффициент усиления по напряжению в области средних частот; 4. Нарисовать схему усилительного каскада и объяснить ее работу. На схеме должны быть представлены все элементы, рассчитанные в семестровой работе, токи и напряжения на всех элементах схемы. 5. Моделирование и анализ по постоянному и переменному току электронной схемы в Electronics Workbench или Micro-Cap Вариант 9 (транзистор МП39Б)

Требуется провести расчет усилительного каскада на биполярном транзисторе, включенном по схеме с общим эмиттером и с температурной стабилизацией за счет отрицательной обратной связи.
В соответствии с вариантом считаются заданными:
- Тип транзистора;
- Рабочая точка транзистора в состоянии покоя;
- Сопротивление резистора в цепи коллектора Rk;
- наименьшая граничная частота fн;
- падение напряжения на резисторе Rэ, которое выбирают в соответствие с требованиями к температурной стабилизации усилителя.
Общими для всех вариантов величинами являются:
- Коллекторный ток транзистора I_к0 = 1 мА;
- Напряжение между коллектором и эммитером U_кэ0 = 5 В в состоянии покоя;
- Сопротивление нагрузки усилителя берут равным рассчитанному ранее входному сопротивлению усилителя Rвх, т.е. считают, что данный усилитель имеет в качестве нагрузки такой же каскад усиления.
