Заказ: 1103336

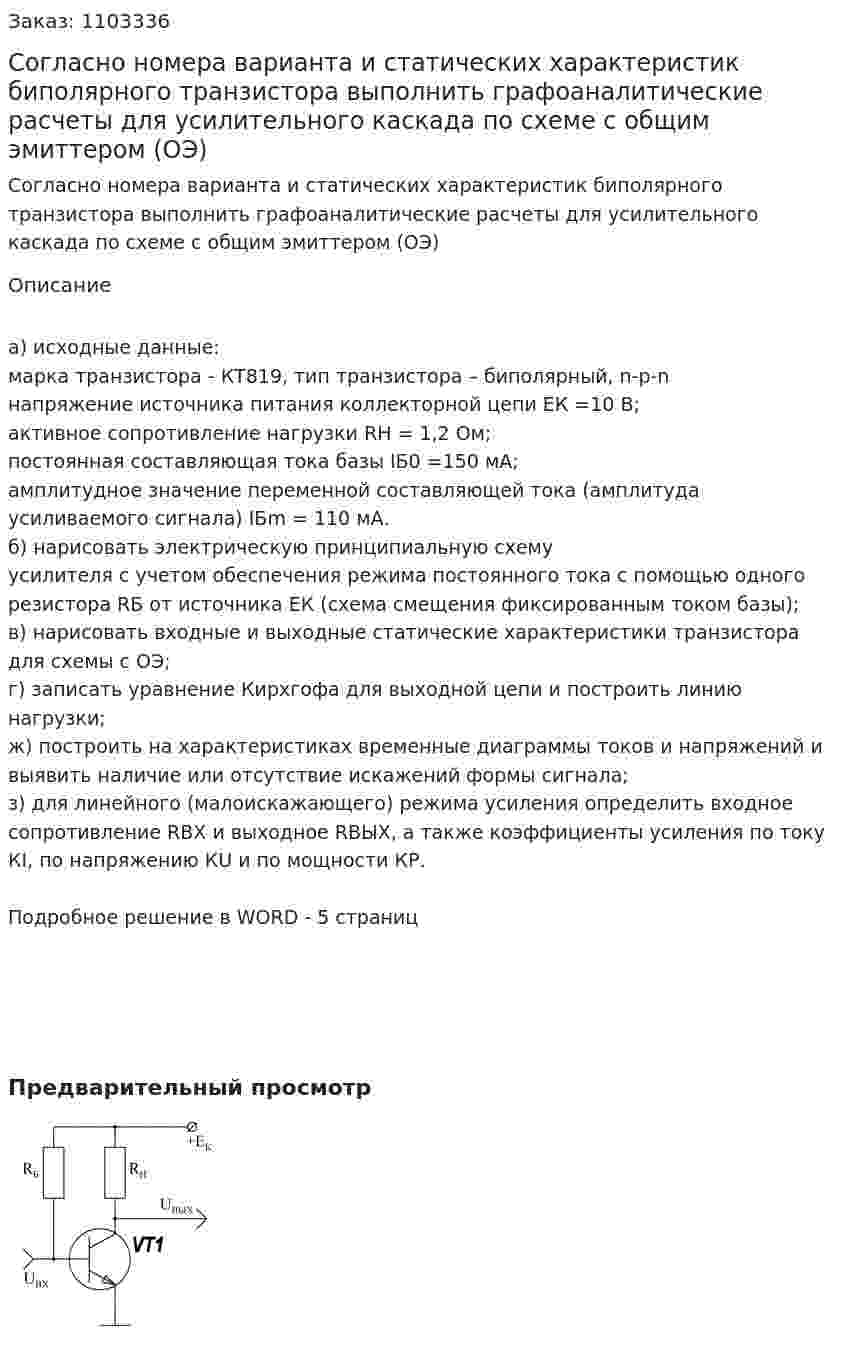

Согласно номера варианта и статических характеристик биполярного транзистора выполнить графоаналитические расчеты для усилительного каскада по схеме с общим эмиттером (ОЭ)
Согласно номера варианта и статических характеристик биполярного транзистора выполнить графоаналитические расчеты для усилительного каскада по схеме с общим эмиттером (ОЭ)
Описание
а) исходные данные:
марка транзистора - КТ819, тип транзистора – биполярный, n-p-n
напряжение источника питания коллекторной цепи ЕК =10 В;
активное сопротивление нагрузки RН = 1,2 Ом;
постоянная составляющая тока базы IБ0 =150 мА;
амплитудное значение переменной составляющей тока (амплитуда усиливаемого сигнала) IБm = 110 мА.
б) нарисовать электрическую принципиальную схему усилителя с учетом обеспечения режима постоянного тока с помощью одного резистора RБ от источника ЕК (схема смещения фиксированным током базы);
в) нарисовать входные и выходные статические характеристики транзистора для схемы с ОЭ;
г) записать уравнение Кирхгофа для выходной цепи и построить линию нагрузки;
ж) построить на характеристиках временные диаграммы токов и напряжений и выявить наличие или отсутствие искажений формы сигнала;
з) для линейного (малоискажающего) режима усиления определить входное сопротивление RВХ и выходное RВЫХ, а также коэффициенты усиления по току КI, по напряжению КU и по мощности КР.
Подробное решение в WORD - 5 страниц
