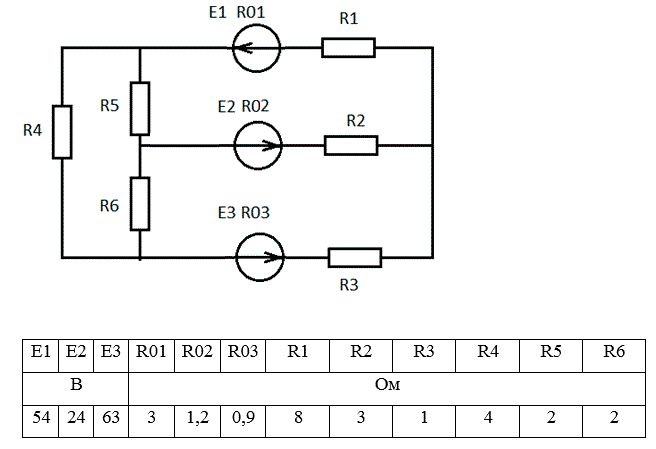

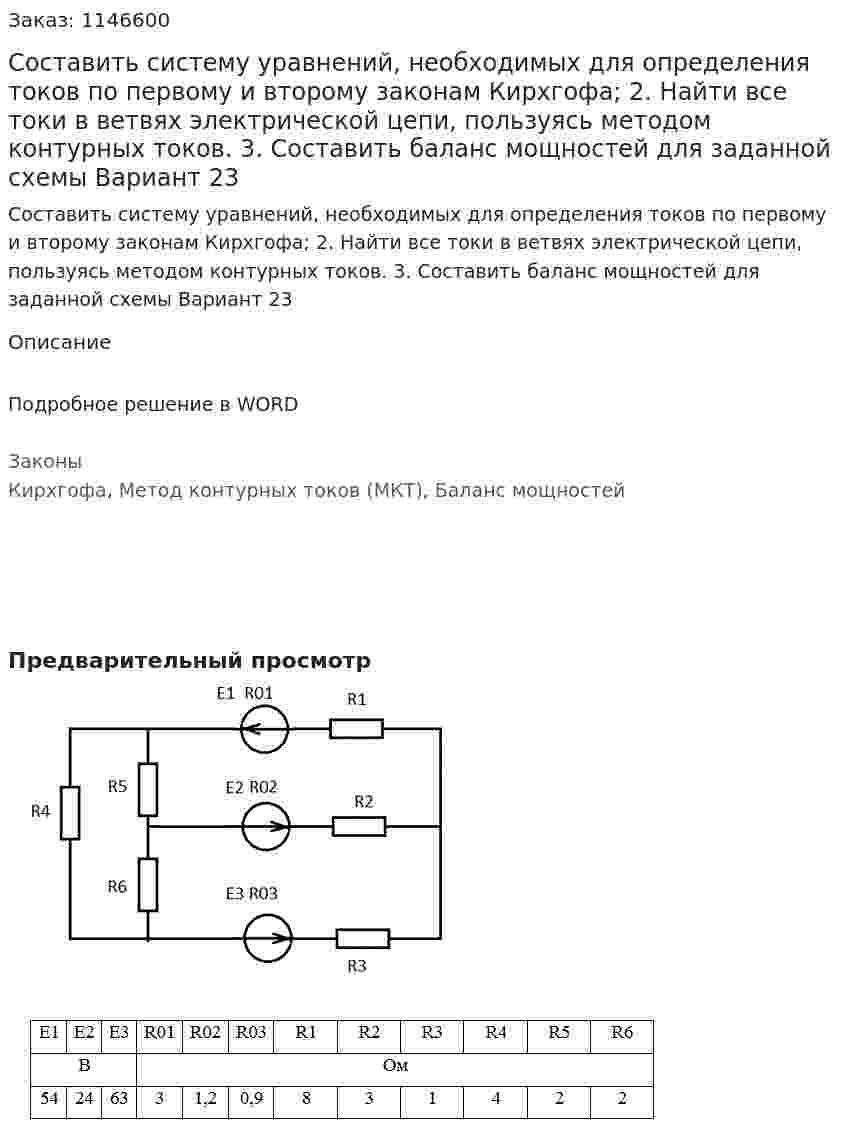

Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2. Найти все токи в ветвях электрической цепи, пользуясь методом контурных токов. 3. Составить баланс мощностей для заданной схемы Вариант 23
Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2. Найти все токи в ветвях электрической цепи, пользуясь методом контурных токов. 3. Составить баланс мощностей для заданной схемы Вариант 23
Описание
Подробное решение в WORD
Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей
- Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2. Найти все токи, пользуясь методом контурных токов; 3. Найти все токи, пользуясь методом узлового напряжения (предварительно упростить схему, заменив треугольник сопротивлений R4, R5 и R6 эквивалентной звездой). Начертить расчётную схему с эквивалентной звездой и рассчитать все токи; Сравнить результаты расчёта. 4. Определить ток в резисторе R6 методом эквивалентного генератора; 5. Определить показания вольтметра и составить баланс мощностей для заданной схемы; 6. Построить в масштабе потенциальную диаграмму для внешнего контура Вариант 12
- Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2. Найти все токи, пользуясь методом контурных токов; 3. Найти все токи, пользуясь методом узлового напряжения (предварительно упростить схему, заменив треугольник сопротивлений R4, R5 и R6 эквивалентной звездой). Начертить расчётную схему с эквивалентной звездой и рассчитать все токи; Сравнить результаты расчёта. 4. Определить ток в резисторе R6 методом эквивалентного генератора; 5. Определить показания вольтметра и составить баланс мощностей для заданной схемы; 6. Построить в масштабе потенциальную диаграмму для внешнего контура Вариант 12
- Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; рассчитать токи во всех ветвях заданной схемы методом контурных токов; упростить схему, заменив треугольник сопротивлений R4, R5, R6 эквивалентным соединением звездой. Начертить схему, полученную после преобразования, показать токи в ветвях и рассчитать их методом узлового напряжения; определить ток в резисторе с сопротивлением R6 методом эквивалентного генератора; составить баланс мощностей для заданной схемы; определить показание вольтметра Вариант 4
- Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; рассчитать токи во всех ветвях заданной схемы методом контурных токов; упростить схему, заменив треугольник сопротивлений R4, R5, R6 эквивалентным соединением звездой. Начертить схему, полученную после преобразования, показать токи в ветвях и рассчитать их методом узлового напряжения; определить ток в резисторе с сопротивлением R6 методом эквивалентного генератора; составить баланс мощностей для заданной схемы; определить показание вольтметра Вариант 4
- Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 2.Найти и вычислить все токи, пользуясь методом контурных токов 3.Проверить правильность решения, применив метод узлового напряжения, предварительно упростить схему, заменив треугольник сопротивление r5 и r6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи. 4.Определить ток в резисторе r6 методом эквивалентного генератора. 5.Определить показание вольтметра и составить баланс мощностей. 6.Построить в масштабе потенциальную диаграмму для внешнего контура. Значения параметров цепи: r1 =1,5 Ом, r2 = 6 Ом, r3 = 1 Ом, r4 = 7 Ом, r5 = 1 Ом, r6 = 5 Ом, Е1 = 10 В, Е2 = 21 В, Е3 = 10 В, r01= 0,6 Ом, r03 = 1 Ом
- Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 2.Найти и вычислить все токи, пользуясь методом контурных токов 3.Проверить правильность решения, применив метод узлового напряжения, предварительно упростить схему, заменив треугольник сопротивление r5 и r6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи. 4.Определить ток в резисторе r6 методом эквивалентного генератора. 5.Определить показание вольтметра и составить баланс мощностей. 6.Построить в масштабе потенциальную диаграмму для внешнего контура. Значения параметров цепи: r1 =1,5 Ом, r2 = 6 Ом, r3 = 1 Ом, r4 = 7 Ом, r5 = 1 Ом, r6 = 5 Ом, Е1 = 10 В, Е2 = 21 В, Е3 = 10 В, r01= 0,6 Ом, r03 = 1 Ом
- Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 2. Найти и вычислить все токи, пользуясь методом контурных токов 3. Составить баланс мощностей. Вариант 19 Дано: Е1 = 12 В, Е2 = 30 В, Е3 = 9 В r01 = 0.5 Ом, r03 = 0.5 Ом R1 = 3.5 Ом, R2 = 2 Ом, R3 = 3 Ом, R4 = 3 Ом, R5 = 1 Ом, R6 = 3 Ом
- Составить систему уравнений Кирхгофа в комплексной форме.
- Составить систему уравнений Кирхгофа в комплексной форме.
- Составить систему уравнений Кирхгофа в комплексной форме и определить токи ветвей 2. Рассчитать мгновенные значения токов во всех ветвях и напряжения на всех элементах схемы. Определить показания вольтметра, подключенного между тт. 1 и 2, и амперметров во всех ветвях схемы. Найти активные мощности, генерируемые источником и потребляемые пассивными элементами схемы. Проверить выполнение баланса мощностей. Входной ток равен j (t ) = 5sin(103t + 30°) , mA
- Составить систему уравнений Кирхгофа в комплексной форме и определить токи ветвей 2. Рассчитать мгновенные значения токов во всех ветвях и напряжения на всех элементах схемы. Определить показания вольтметра, подключенного между тт. 1 и 2, и амперметров во всех ветвях схемы. Найти активные мощности, генерируемые источником и потребляемые пассивными элементами схемы. Проверить выполнение баланса мощностей. Входной ток равен j (t ) = 5sin(103t + 30°) , mA
- Составить систему уравнений на основе законов Кирхгофа для расчета токов во всех элементах цепи, обозначив предварительно их направления.
- Составить систему уравнений на основе законов Кирхгофа для расчета токов во всех элементах цепи, обозначив предварительно их направления.
- Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа; 2. Найти все токи в ветвях электрической цепи, пользуясь методом контурных токов. 3. Составить баланс мощностей для заданной схемы Вариант 23
