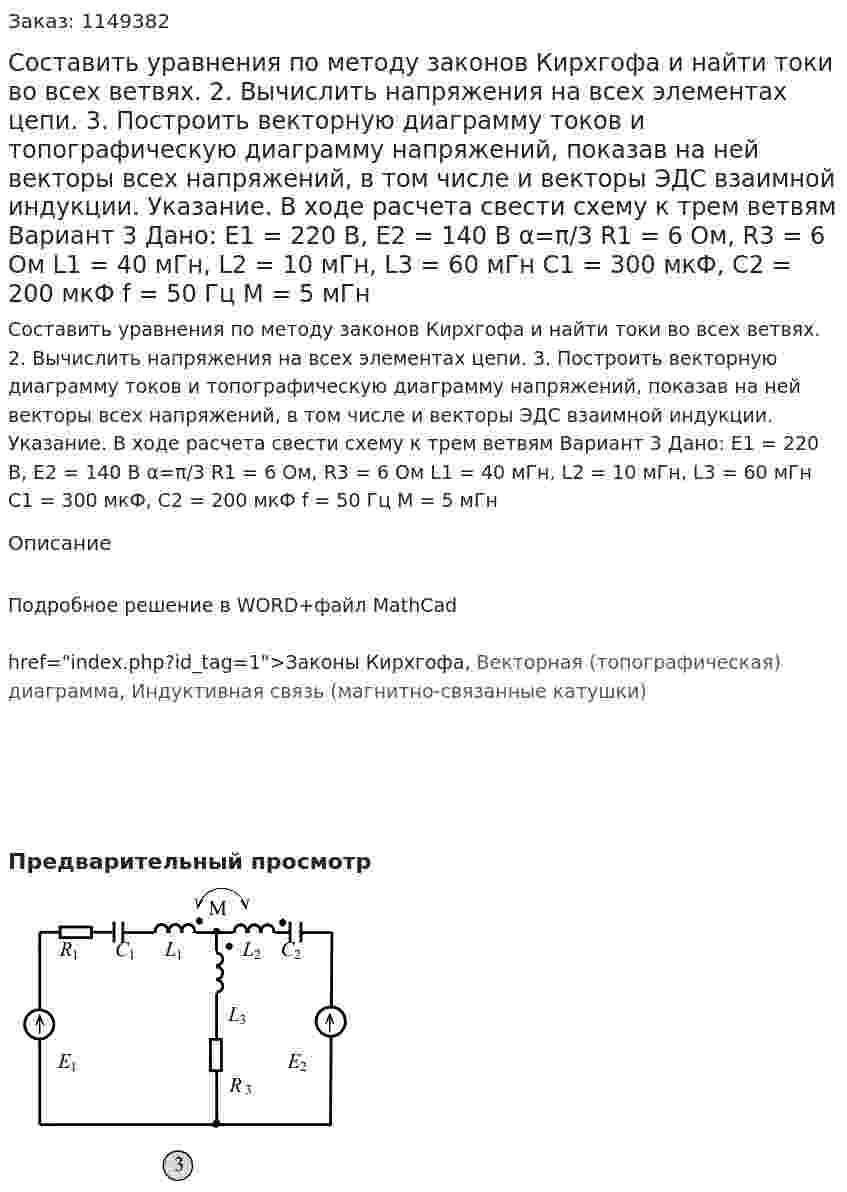

Составить уравнения по методу законов Кирхгофа и найти токи во всех ветвях. 2. Вычислить напряжения на всех элементах цепи. 3. Построить векторную диаграмму токов и топографическую диаграмму напряжений, показав на ней векторы всех напряжений, в том числе и векторы ЭДС взаимной индукции. Указание. В ходе расчета свести схему к трем ветвям Вариант 3 Дано: E1 = 220 В, E2 = 140 В α=π/3 R1 = 6 Ом, R3 = 6 Ом L1 = 40 мГн, L2 = 10 мГн, L3 = 60 мГн C1 = 300 мкФ, C2 = 200 мкФ f = 50 Гц M = 5 мГн
Составить уравнения по методу законов Кирхгофа и найти токи во всех ветвях. 2. Вычислить напряжения на всех элементах цепи. 3. Построить векторную диаграмму токов и топографическую диаграмму напряжений, показав на ней векторы всех напряжений, в том числе и векторы ЭДС взаимной индукции. Указание. В ходе расчета свести схему к трем ветвям Вариант 3 Дано: E1 = 220 В, E2 = 140 В α=π/3 R1 = 6 Ом, R3 = 6 Ом L1 = 40 мГн, L2 = 10 мГн, L3 = 60 мГн C1 = 300 мкФ, C2 = 200 мкФ f = 50 Гц M = 5 мГн
Описание
Подробное решение в WORD+файл MathCad
Законы Кирхгофа, Векторная (топографическая) диаграмма, Индуктивная связь (магнитно-связанные катушки)
- Составить уравнения по методу законов Кирхгофа и найти токи во всех ветвях. 2. Вычислить напряжения на всех элементах цепи. 3. Построить векторную диаграмму токов и топографическую диаграмму напряжений, показав на ней векторы всех напряжений, в том числе и векторы ЭДС взаимной индукции. Указание. В ходе расчета свести схему к трем ветвям Вариант 3 Дано: E1 = 220 В, E2 = 140 В α=π/3 R1 = 6 Ом, R3 = 6 Ом L1 = 40 мГн, L2 = 10 мГн, L3 = 60 мГн C1 = 300 мкФ, C2 = 200 мкФ f = 50 Гц M = 5 мГн
