Ирина Эланс
Заказ: 1034105

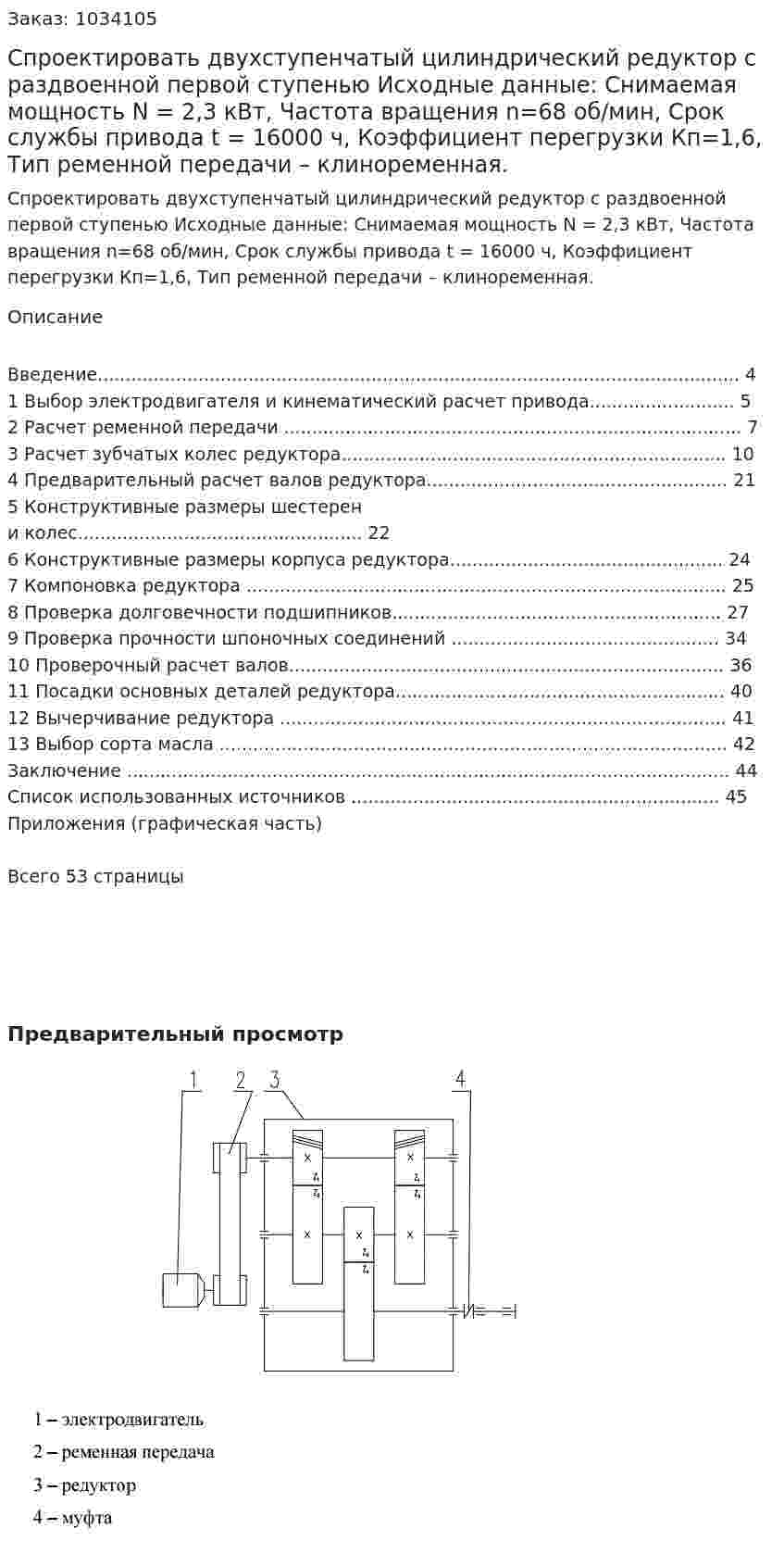

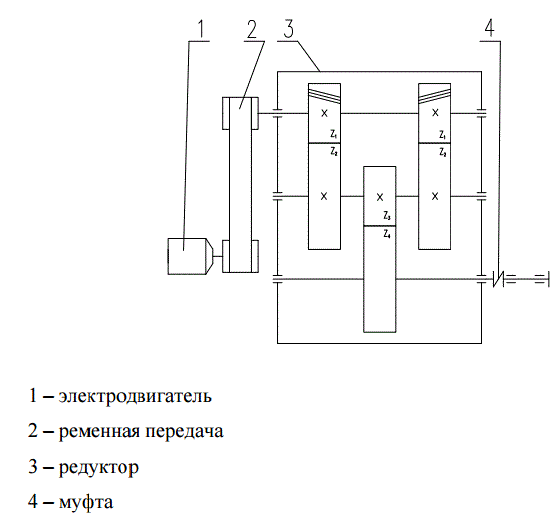

Спроектировать двухступенчатый цилиндрический редуктор с раздвоенной первой ступенью Исходные данные: Снимаемая мощность N = 2,3 кВт, Частота вращения n=68 об/мин, Срок службы привода t = 16000 ч, Коэффициент перегрузки Кп=1,6, Тип ременной передачи – клиноременная.
Спроектировать двухступенчатый цилиндрический редуктор с раздвоенной первой ступенью Исходные данные: Снимаемая мощность N = 2,3 кВт, Частота вращения n=68 об/мин, Срок службы привода t = 16000 ч, Коэффициент перегрузки Кп=1,6, Тип ременной передачи – клиноременная.
Описание
Введение................................................................................................................... 4
1 Выбор электродвигателя и кинематический расчет привода.......................... 5
2 Расчет ременной передачи .................................................................................. 7
3 Расчет зубчатых колес редуктора..................................................................... 10
4 Предварительный расчет валов редуктора...................................................... 21
5 Конструктивные размеры шестерен и колес................................................... 22
6 Конструктивные размеры корпуса редуктора................................................. 24
7 Компоновка редуктора ...................................................................................... 25
8 Проверка долговечности подшипников........................................................... 27
9 Проверка прочности шпоночных соединений ................................................ 34
10 Проверочный расчет валов.............................................................................. 36
11 Посадки основных деталей редуктора........................................................... 40
12 Вычерчивание редуктора ................................................................................ 41
13 Выбор сорта масла ........................................................................................... 42
Заключение ............................................................................................................ 44
Список использованных источников .................................................................. 45
Приложения (графическая часть)
Всего 53 страницы
