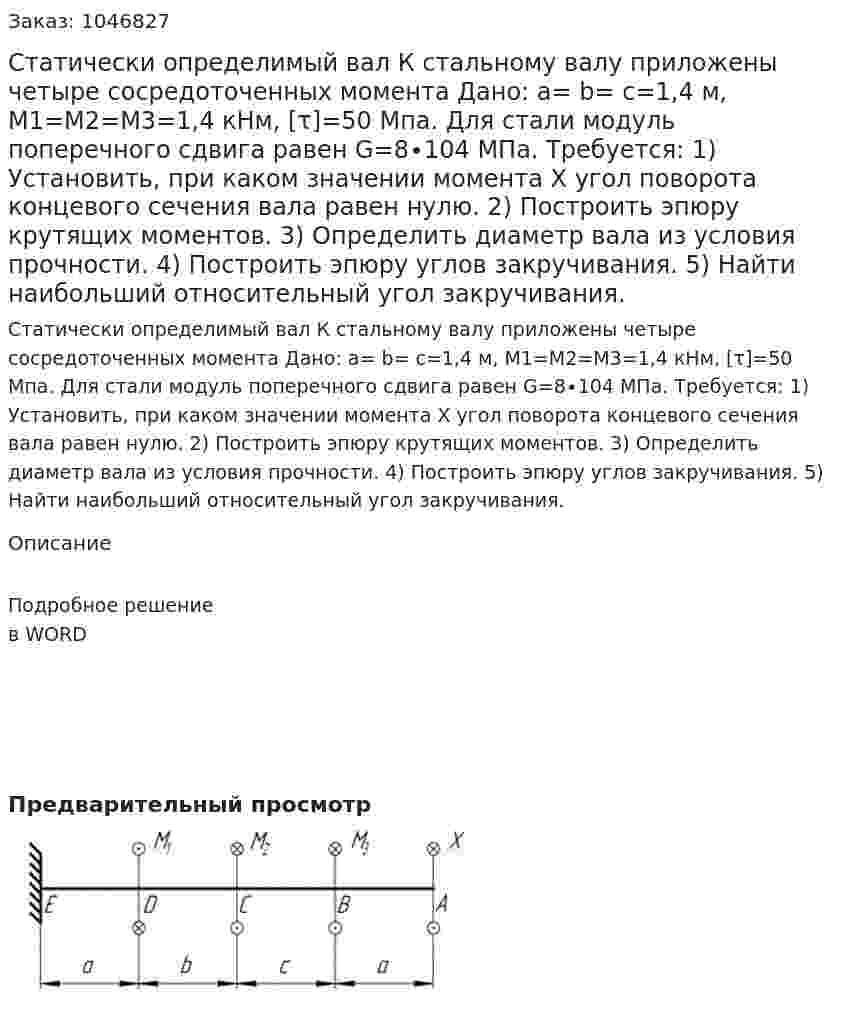

Статически определимый вал К стальному валу приложены четыре сосредоточенных момента Дано: a= b= c=1,4 м, M1=M2=M3=1,4 кНм, [τ]=50 Мпа. Для стали модуль поперечного сдвига равен G=8∙104 МПа. Требуется: 1) Установить, при каком значении момента Х угол поворота концевого сечения вала равен нулю. 2) Построить эпюру крутящих моментов. 3) Определить диаметр вала из условия прочности. 4) Построить эпюру углов закручивания. 5) Найти наибольший относительный угол закручивания.
