Тестовое задание по ТОЭ

1. Схема замещения электрической цепи составляется:
- Из условных графических изображений реальных элементов;
- Из идеальных элементов;
- Из реальных элементов;
- Из условных обозначений электротехнических объектов;
- Из проводов, лампочек, резисторов, выключателей и т.п.

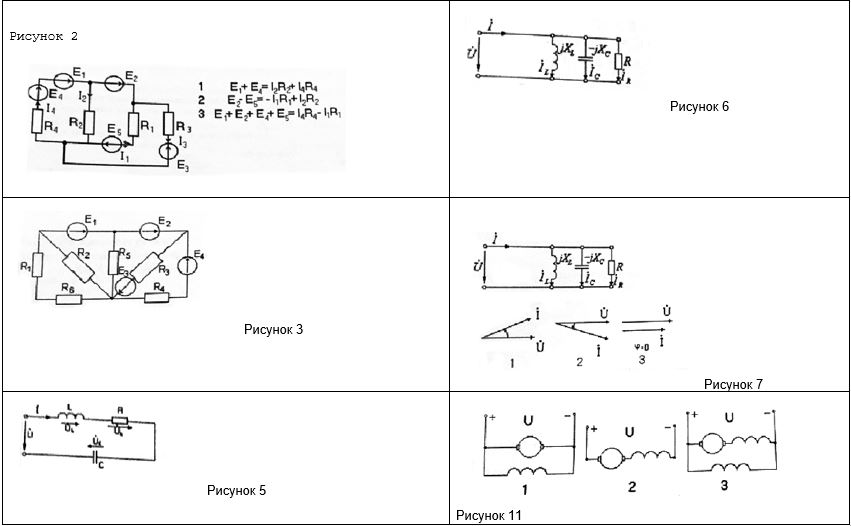

2. В каком из уравнений составленных по второму закону Кирхгофа для контуров цепи, изображенной на рисунке, имеется ошибка?
- Уравнение 1;
- Уравнение 2;
- Уравнение 3;
- В уравнениях 1 и 2;
- В уравнениях 1 и 3.

3. Сколько независимых уравнений необходимо составить для цепи, изображенной на рисунке, пользуясь вторым законом Кирхгофа? Укажите правильный ответ.
- 3 уравнения;
- 4 уравнения;
- 5 уравнений;
- 2 уравнения;
- 6 уравнений;

4. Чему равно сопротивление Х индуктивного элемента, если его индуктивность L = 318 мГн, а частота тока в цепи f= 50 Гц? Ответ округлить до десятых.
- Х = 15,9 Ом;
- Х = 99,9 Ом;
- Х = 31,8 Ом;
- Х = 15,9 Ом;
- Х = 0,159 Ом

5. В цепи, действующие значения напряжений на элементах U_R = 50 В, U_L = 100 В, U_С = 100 В. Чему равно действующее значение напряжения на зажимах цепи?
- U = 250 B;
- U = 100 B;
- U = 50 B;
- U = 141 B;
- U = 150 B

6. Определить сопротивление в цепи, если U = 100 B, а общий ток при резонансе токов равен 1 А.
- Z = 10 ОМ;
- Z = 0,01 Ом;
- Z = 1 Ом;
- Недостаточно данных для ответа;
- Z будет иметь другое значение.

7. Какая из указанных векторных диаграмм для цепей соответствует случаю, когда X_L > X_C?
-Диаграмм 1;
-Диаграмма 2;
-Диаграмма 3;
-Недостаточно данных для ответа;
-Правильного ответа нет

8. Чему равен ток нейтрали в симметричной четырехпроводной цепи?
- I_N = I_ф
- I_N = 3I_ф;
- I_N = 0;
- Может принимать любое значение;
- I_N = Iл

9. Для чего магнитопровод трансформатора выполняется из электрической стали, а не из неферромагнитных материалов?
- Для удобства сборки трансформатора;
- Для увеличения магнитной связи между обмотками;
- Для уменьшения тока холостого хода;
- Для уменьшения расхода меди.

10. Для присоединения трехфазного электродвигателя с номинальным линейным напряжением 380 В, током 100 А, cosφ = 0,8 к сети 6,3 кВ используется понижающий трансформатор. Пренебрегая внутренними потерями, определить ток в первичной цепи трансформатора. Укажите правильный ответ.
- 4,8 А;
- 6,03 А;
- 2,79 А;
- 8,36 А.

11. Какая их схем соответствует ДПТ параллельного возбуждения?
- Схема 1;
- Схема 2;
- Схема 3;
- Ни одна.

12. Какая конструктивная часть ДПТ является вращающейся?
- Станина;
- Якорь;
- Щетки;
- Обмотки возбужения.

13. Как изменится магнитный поток ДПТ параллельного возбуждения, если ток возбуждения уменьшится?
- Увеличится;
- Уменьшится;
- Не изменится
 
14. Для чего служит повышающий трансформатор? Укажите правильный ответ. Он служит для повышения:
- Мощности;
- Напряжения;
- Тока;
- Частоты

15. Какие из определений первичной и вторичной обмоток трансформатора является правильным?
- Обмотка, которая наматывается в первую очередь, называется первичной, а которая во вторую очередь – вторичной;
- Обмотка, которая включается в первую очередь, называется первичной, а которая во вторую очередь – вторичной;
- Обмотка, соединенная с источником питания, называется первичной. Обмотка, к которой подключается приемник, называется вторичной;
- Обмотка с большим числом витков называется первичной, обмотка с меньшим числом витков – вторичной.

16. Укажите главное назначение магнитопровода в трансформаторе:
- Служит в качестве несущей конструкции для первичной и вторичной обмоток;
- Служит для увеличения индукции магнитного потока, пронизывающего первичную и вторичную обмотки;
- Служит для крепления обмоток трансформатора;
- Служит для отвода тепла от обмоток трансформатора.

17. Как будет изменяться вторичное напряжение U₂ трансформатора при увеличении тока нагрузки I₂? Указать правильный ответ.
- Будет уменьшаться;
- Будет увеличиваться;
- Остается неизменным;
- I₂ не является током нагрузки.
