Требуется: определить запас усталостной прочности для наиболее опасного из указанных в заданных сечений; провести проверку вала на жесткость; рассмотреть крутильные колебания вала и учесть их влияние на коэффициент запаса прочности по касательным напряжениям.

Дано:
1. Ступенчатый вал с зубчатыми колесами І и ІІ передает постоянный момент.
2. Максимальное значение окружного усилия, действующего в зацеплении шестерни 1, Ft1=6 кН.
3. Поперечные размеры вала d, мм: d1=40, d2=50, d3=60, d4=50, d5=45.
4. Длины участка вала l, мм: l1=40, l2=110, l3=180, l4=75, l5=68.
5. Радиусы закруглений (галтелей): r1/d1=0,05, r2/d2=0,05, r4/d4=0,02, r5/d5=0,02.
6. Диаметры зубчатых колес, мм: dw1=3,8·d2=3,8·50=190, dw2=5,4·40=216.
7. Направление усилий в зацеплении зубчатых колес φ1=45°, φ2=60°.
8. Характеристики прочности материала: материал – углеродиста сталь, σв=560 МПа, σ-1=260 МПа, τт=200 МПа.
9. Допускаемый угол закручивания [θ]=2° на метр длины.
10. Угловая скорость вала ω=15 рад/с.
11. Эквивалентные моменты инерции для зубчатых колес: Jm1=60 кгм, Jm2=15 кгм.
12. Поверхность вала – гладкая полировка.

Содержание:

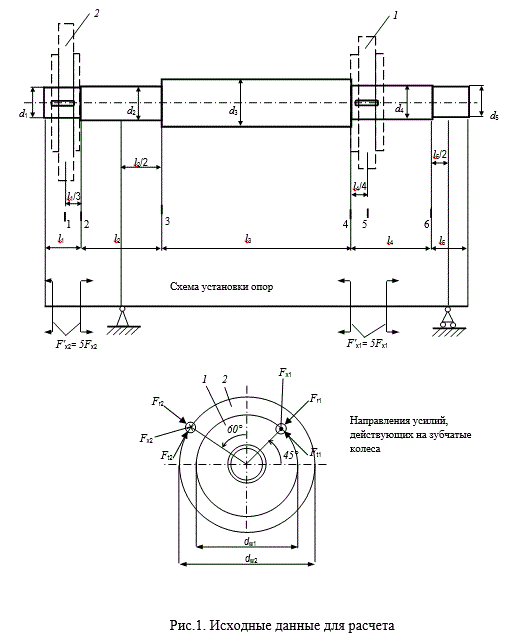

1. Составление расчетной схемы вала
2. Приведение сил, действующих на зубчатые колеса, к геометрической оси вала
3. Построение эпюр внутренних силовых факторов
3.1. Эпюра растяжение-сжатие
3.2. Эпюра крутящих моментов (МК)
3.3. Прямой изгиб в плоскости xy
3.4. Прямой изгиб в плоскости xz
4. Определение в сечениях (1-1) … (6-6) продольной силы, результирующих изгибающих моментов и учет основных факторов, влияющих на предел выносливости материала при переменном изгибе.
5. Определение запаса усталостной прочности вала
6. Проверка жесткости вала
7. Расчет крутильных колебаний
СПИСОК ЛИТЕРАТУРЫ

Всего 16 страниц
