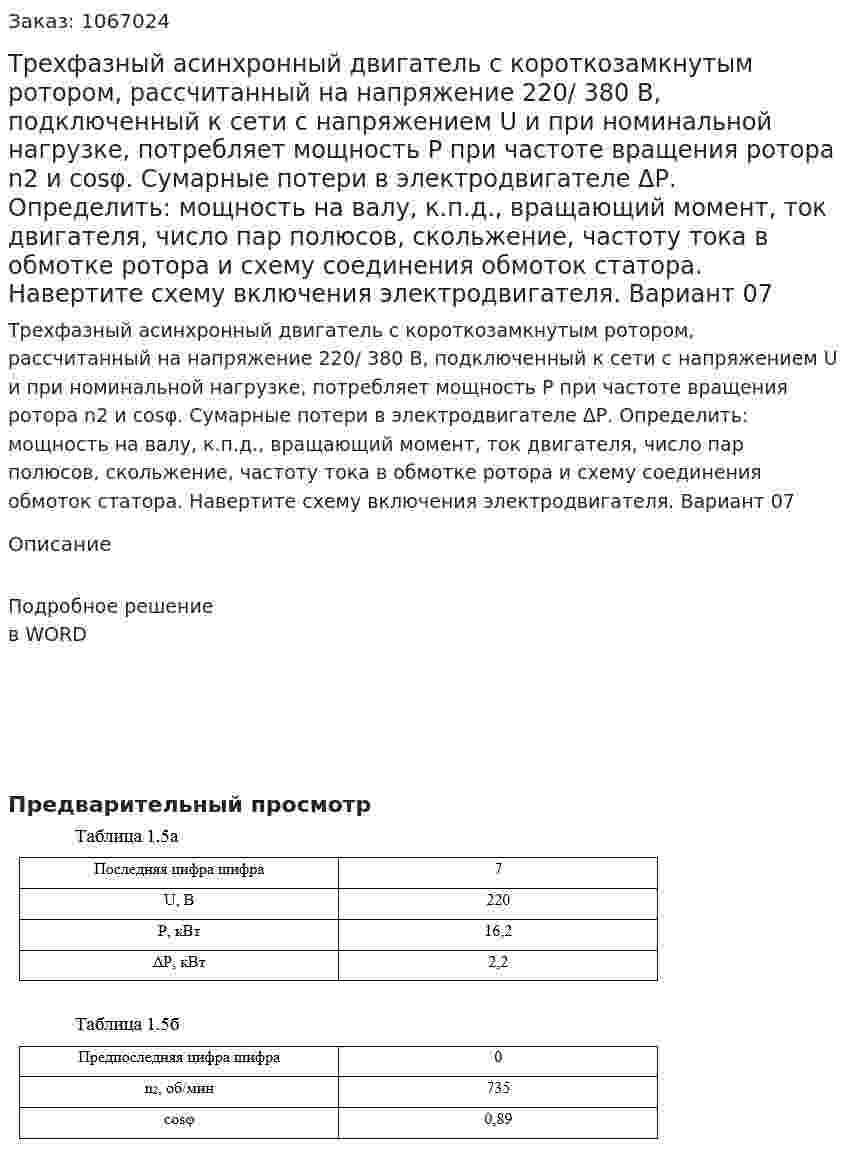

Трехфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на напряжение 220/ 380 В, подключенный к сети с напряжением U и при номинальной нагрузке, потребляет мощность Р при частоте вращения ротора n2 и cosφ. Сумарные потери в электродвигателе ΔР. Определить: мощность на валу, к.п.д., вращающий момент, ток двигателя, число пар полюсов, скольжение, частоту тока в обмотке ротора и схему соединения обмоток статора. Навертите схему включения электродвигателя. Вариант 07
Трехфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на напряжение 220/ 380 В, подключенный к сети с напряжением U и при номинальной нагрузке, потребляет мощность Р при частоте вращения ротора n2 и cosφ. Сумарные потери в электродвигателе ΔР. Определить: мощность на валу, к.п.д., вращающий момент, ток двигателя, число пар полюсов, скольжение, частоту тока в обмотке ротора и схему соединения обмоток статора. Навертите схему включения электродвигателя. Вариант 07
Описание
Подробное решение в WORD
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на напряжение 220/ 380 В, подключенный к сети с напряжением U и при номинальной нагрузке, потребляет мощность Р при частоте вращения ротора n2 и cosφ. Сумарные потери в электродвигателе ΔР. Определить: мощность на валу, к.п.д., вращающий момент, ток двигателя, число пар полюсов, скольжение, частоту тока в обмотке ротора и схему соединения обмоток статора. Навертите схему включения электродвигателя. Вариант 07
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на напряжение 220/380 В, подключенны к сети напряжением U и при номинальной нагрузке, потребляет мощность P при частоте вращения ротора n2 и cosφ. Суммарные потери в электродвигателе ΔP. Определить: мощность на валу; КПД; вращающий момент; ток двигателя; число пар полюсов; скольжение; частоту тока в обмотке ротора и схему соединения обмоток статора. Начертите схему включения электродвигателя. Вариант 58 Дано: U = 380 В, P = 125 кВт, ΔP = 10 кВт, n2 = 1450 об/мин, cosφ = 0.78
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на напряжение 220/380 В, подключенны к сети напряжением U и при номинальной нагрузке, потребляет мощность P при частоте вращения ротора n2 и cosφ. Суммарные потери в электродвигателе ΔP. Определить: мощность на валу; КПД; вращающий момент; ток двигателя; число пар полюсов; скольжение; частоту тока в обмотке ротора и схему соединения обмоток статора. Начертите схему включения электродвигателя. Вариант 58 Дано: U = 380 В, P = 125 кВт, ΔP = 10 кВт, n2 = 1450 об/мин, cosφ = 0.78
- Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А имеет номинальное напряжение Uном = 380 В. Определить: частоту вращения магнитного поля статора n1; номинальное скольжение Sном; номинальный ток Iном; мощность P1, потребляемую из сети; номинальный момент Mном. Расшифровать условные обозначения двигателя. Вариант 11 Дано: Тип двигателя 4А100S2У3 Pном2 = 4 кВт nном2 = 2880 об\мин cosφном = 0.89 ηном = 0.86
- Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А имеет номинальное напряжение Uном = 380 В. Определить: частоту вращения магнитного поля статора n1; номинальное скольжение Sном; номинальный ток Iном; мощность P1, потребляемую из сети; номинальный момент Mном. Расшифровать условные обозначения двигателя. Вариант 11 Дано: Тип двигателя 4А100S2У3 Pном2 = 4 кВт nном2 = 2880 об\мин cosφном = 0.89 ηном = 0.86
- Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А имеет технические данные, приведенные в таблице 1. Определить: h - высоту оси вращения; 2p - число полюсов; Sном – скольжение при номинальной нагрузке; Мном – момент на валу; Mn, Mmax - начальный пусковой и максимальный моменты; P1ном - потребляемую двигателем из сети активную мощность; ∑P – суммарные потери при номинальной нагрузке; Iном и In – номинальный и пусковой токи в питающей сети, при соединении обмоток «звездой» и «треугольником».
- Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А имеет технические данные, приведенные в таблице 1. Определить: h - высоту оси вращения; 2p - число полюсов; Sном – скольжение при номинальной нагрузке; Мном – момент на валу; Mn, Mmax - начальный пусковой и максимальный моменты; P1ном - потребляемую двигателем из сети активную мощность; ∑P – суммарные потери при номинальной нагрузке; Iном и In – номинальный и пусковой токи в питающей сети, при соединении обмоток «звездой» и «треугольником».
- Трёхфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с линейным напряжением U = 380 В и частотой f = 50 Гц. Двигатель имеет следующие номинальные паспортные данные: напряжение Uном, мощность на валу Рном, частоту вращения ротора nном, коэффициент полезного действия ηном, коэффициент мощности cosϕном. Известны также кратности максимального Км = Мmax/Мном и минимального пускового Кn = Мn/Мном моментов и пускового тока КI = In/Iном. Определить: 1) схему соединения фаз обмотки статора (звезда или треугольник) и начертить схему ручного управления двигателем, показав на ней маркировку зажимов обмотки статора; 2) частоту вращения и число пар полюсов магнитного поля, номинальное и критическое скольжения; 3) активную мощность потребляемой двигателем энергии, номинальный и пусковой линейные токи; 4) номинальный, максимальный и пусковой моменты и построить механическую характеристику двигателя n(M) по четырём характерным точкам: холостого хода, номинальной, критической, короткого замыкания (n = 0); 5) частоту тока в обмотке ротора для указанных выше режимов; 6) возможен ли пуск двигателя с номинальным моментом на валу при сниженном напряжении в сети на 15 %. Расшифровать условное обозначение типа двигателя.
- Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с линейным напряжением Uл. Заданы параметры двигателя: номинальная мощность Pн, частота вращения nн, коэффициент полезного действия ηн, коэффициент мощности cosφ1н при номинальной нагрузке, кратность максимального момента Ммах / Мн и кратность пускового тока Iп /Iн. Номинальное фазное напряжение обмотки статора U1ф = 220 В. Требуется: 1) начертить схему подключения асинхронного двигателя к трехфазной сети; 2) определить способ соединения обмотки статора; 3) определить фазные и линейные токи двигателя; 4) определить число пар полюсов обмотки статора; 5) определить номинальное скольжение и номинальный момент; 6) определить критическое скольжение; 7) определить значение пускового тока; 8) определить значение вращающего момента, развиваемого двигателем при скольжениях: 0.05, 0.1, 0.2, 0.4, 0.6, 0.8, 1.0; 9) построить график механической характеристики n2(M) асинхронного двигателя. Дано: Pн = 55 кВт, nн = 500 об/мин, Ммакс/Мн = 1.8, Iп/Iн = 6, η = 0.91, cosφ = 0.75
- Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с линейным напряжением Uл. Заданы параметры двигателя: номинальная мощность Pн, частота вращения nн, коэффициент полезного действия ηн, коэффициент мощности cosφ1н при номинальной нагрузке, кратность максимального момента Ммах / Мн и кратность пускового тока Iп /Iн. Номинальное фазное напряжение обмотки статора U1ф = 220 В. Требуется: 1) начертить схему подключения асинхронного двигателя к трехфазной сети; 2) определить способ соединения обмотки статора; 3) определить фазные и линейные токи двигателя; 4) определить число пар полюсов обмотки статора; 5) определить номинальное скольжение и номинальный момент; 6) определить критическое скольжение; 7) определить значение пускового тока; 8) определить значение вращающего момента, развиваемого двигателем при скольжениях: 0.05, 0.1, 0.2, 0.4, 0.6, 0.8, 1.0; 9) построить график механической характеристики n2(M) асинхронного двигателя. Дано: Pн = 55 кВт, nн = 500 об/мин, Ммакс/Мн = 1.8, Iп/Iн = 6, η = 0.91, cosφ = 0.75
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, подключенный к трехфазной сети переменного тока с частотой f = 50 Гц, имеет следующие номинальные данные, приведенные в табл. 5: мощность на валу Р2Н, линейное напряжение U1Н, схема соединения обмоток статора, частота вращения ротора nН, коэффициент мощности cosφН , кратность критического КМ и пускового КП моментов. Требуется: 1. Начертить схему включения двигателя, пояснить принцип его работы и назначения элементов схемы. 2. Определить число пар полюсов обмотки статора; номинальное, критическое пусковое скольжение и соответствующие им моменты на валу; возможность пуска двигателя с номинальной нагрузкой при снижении номинального напряжения на 10 %. Вариант 021 Дано: Соединение Δ P2Н = 1.2 кВт U1Н = 220 В nН = 2880 об/мин cosφН = 0.78 KM = 2.6 KП = 1.5
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, подключенный к трехфазной сети переменного тока с частотой f = 50 Гц, имеет следующие номинальные данные, приведенные в табл. 5: мощность на валу Р2Н, линейное напряжение U1Н, схема соединения обмоток статора, частота вращения ротора nН, коэффициент мощности cosφН , кратность критического КМ и пускового КП моментов. Требуется: 1. Начертить схему включения двигателя, пояснить принцип его работы и назначения элементов схемы. 2. Определить число пар полюсов обмотки статора; номинальное, критическое пусковое скольжение и соответствующие им моменты на валу; возможность пуска двигателя с номинальной нагрузкой при снижении номинального напряжения на 10 %. Вариант 021 Дано: Соединение Δ P2Н = 1.2 кВт U1Н = 220 В nН = 2880 об/мин cosφН = 0.78 KM = 2.6 KП = 1.5
- Трехфазный асинхронный двигатель с короткозамкнутым ротором при напряжении Uном потребляет из сети мощность P1 = 23 кВт. К.п.д. двигателя ή=0,87 . Номинальный ток статора I ном=23,7 А. Частота вращения ротора n2= 712,5 об/мин при частоте тока в сети ϯ=50Гц. В результате полезной нагрузки до Р2 = 15 кВт скольжение также изменилось и стало S1=3% . Определить: 1. Номинальную мощность Рном (на валу); 2. Коэффициент cosφном; 3. Общие потери в двигателе ∑Р; 4. Синхронную частоту вращения n1; 5. Номинальный момент Мном; 6. Скольжение SHOM; 7. Развиваемый момент М1 Ответить на вопрос: каковы преимущества, недостатки и особенности известных вам способов пуска асинхронных двигателей с короткозамкнутым и фазным ротором.
- Трехфазный асинхронный двигатель с короткозамкнутым ротором при напряжении Uном потребляет из сети мощность P1 = 23 кВт. К.п.д. двигателя ή=0,87 . Номинальный ток статора I ном=23,7 А. Частота вращения ротора n2= 712,5 об/мин при частоте тока в сети ϯ=50Гц. В результате полезной нагрузки до Р2 = 15 кВт скольжение также изменилось и стало S1=3% . Определить: 1. Номинальную мощность Рном (на валу); 2. Коэффициент cosφном; 3. Общие потери в двигателе ∑Р; 4. Синхронную частоту вращения n1; 5. Номинальный момент Мном; 6. Скольжение SHOM; 7. Развиваемый момент М1 Ответить на вопрос: каковы преимущества, недостатки и особенности известных вам способов пуска асинхронных двигателей с короткозамкнутым и фазным ротором.
