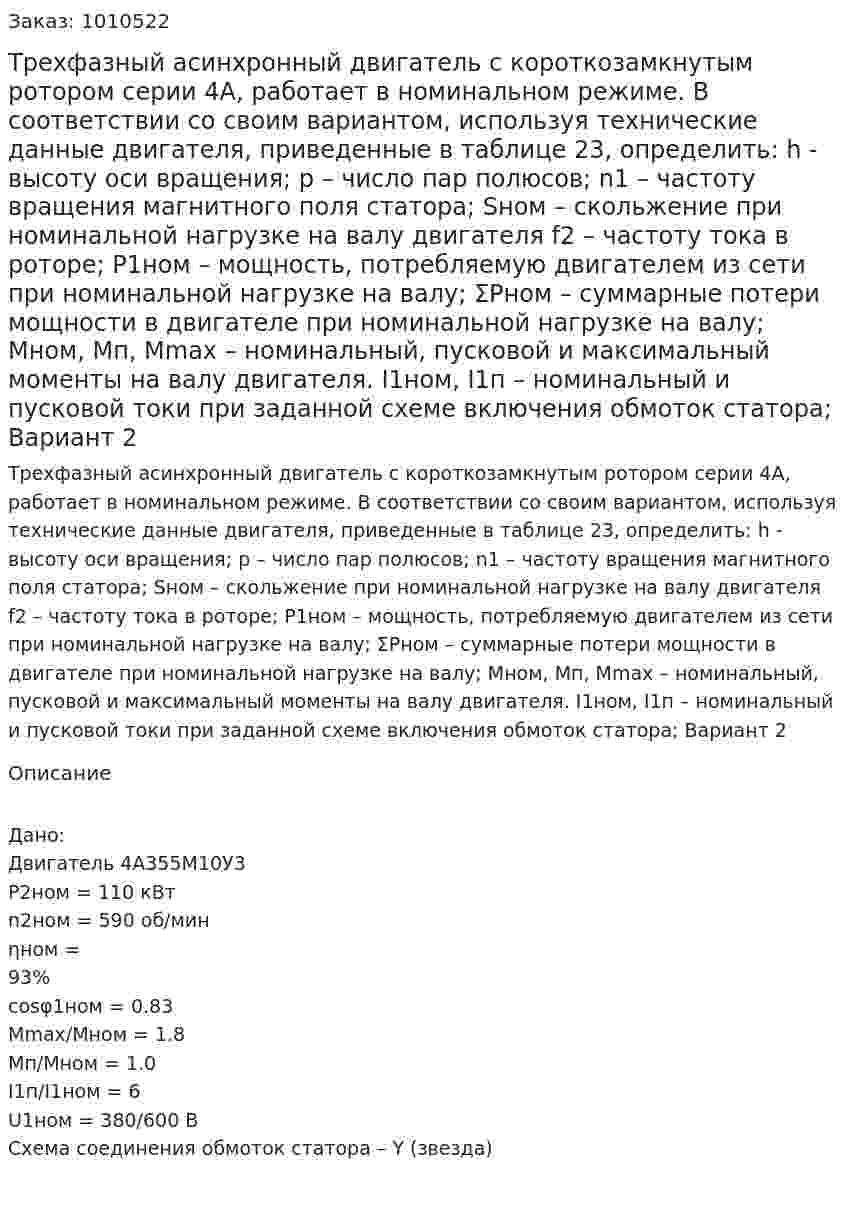

Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А, работает в номинальном режиме. В соответствии со своим вариантом, используя технические данные двигателя, приведенные в таблице 23, определить: h - высоту оси вращения; p – число пар полюсов; n1 – частоту вращения магнитного поля статора; Sном – скольжение при номинальной нагрузке на валу двигателя f2 – частоту тока в роторе; P1ном – мощность, потребляемую двигателем из сети при номинальной нагрузке на валу; ΣPном – суммарные потери мощности в двигателе при номинальной нагрузке на валу; Мном, Мп, Мmax – номинальный, пусковой и максимальный моменты на валу двигателя. I1ном, I1п – номинальный и пусковой токи при заданной схеме включения обмоток статора; Вариант 2
Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А, работает в номинальном режиме. В соответствии со своим вариантом, используя технические данные двигателя, приведенные в таблице 23, определить: h - высоту оси вращения; p – число пар полюсов; n1 – частоту вращения магнитного поля статора; Sном – скольжение при номинальной нагрузке на валу двигателя f2 – частоту тока в роторе; P1ном – мощность, потребляемую двигателем из сети при номинальной нагрузке на валу; ΣPном – суммарные потери мощности в двигателе при номинальной нагрузке на валу; Мном, Мп, Мmax – номинальный, пусковой и максимальный моменты на валу двигателя. I1ном, I1п – номинальный и пусковой токи при заданной схеме включения обмоток статора; Вариант 2
Описание
Дано:
Двигатель 4А355М10У3
P2ном = 110 кВт
n2ном = 590 об/мин
ƞном = 93%
cosφ1ном = 0.83
Мmax/Мном = 1.8
Мп/Мном = 1.0
I1п/I1ном = 6
U1ном = 380/600 В
Схема соединения обмоток статора – Y (звезда)
- Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А, работает в номинальном режиме. В соответствии со своим вариантом, используя технические данные двигателя, приведенные в таблице 23, определить: h - высоту оси вращения; p – число пар полюсов; n1 – частоту вращения магнитного поля статора; Sном – скольжение при номинальной нагрузке на валу двигателя f2 – частоту тока в роторе; P1ном – мощность, потребляемую двигателем из сети при номинальной нагрузке на валу; ΣPном – суммарные потери мощности в двигателе при номинальной нагрузке на валу; Мном, Мп, Мmax – номинальный, пусковой и максимальный моменты на валу двигателя. I1ном, I1п – номинальный и пусковой токи при заданной схеме включения обмоток статора; Вариант 2
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, с номинальной мощностью Рн=55 кВт, включен в сеть под номинальное напряжение Uн=380 В, с частотой f=50 Гц. Определить: номинальный Iн и пусковой Iп токи; номинальный Мн , пусковой Мп и максимальный Мм моменты; полные потери в двигателе при номинальной нагрузке ΔРн. Построить механические характеристики М=f(s) и n=f(М). Как изменится пусковой момент двигателя при снижении напряжения на его зажимах на 15% и возможен ли пуск двигателя при этих условиях с номинальной нагрузкой? Паспортные данные асинхронного двигателя: • номинальное скольжение SH=3,0%; • номинальный коэффициент полезного действия ηH=0,925; • номинальный коэффициент мощности cosφН=0,92; • число пар полюсов Р =2; • кратность максимального момента Mm/MН =2; • кратность пускового момента Mп/MН =1,1; • кратность пускового тока Iп/IН =9.
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, с номинальной мощностью Рн=55 кВт, включен в сеть под номинальное напряжение Uн=380 В, с частотой f=50 Гц. Определить: номинальный Iн и пусковой Iп токи; номинальный Мн , пусковой Мп и максимальный Мм моменты; полные потери в двигателе при номинальной нагрузке ΔРн. Построить механические характеристики М=f(s) и n=f(М). Как изменится пусковой момент двигателя при снижении напряжения на его зажимах на 15% и возможен ли пуск двигателя при этих условиях с номинальной нагрузкой? Паспортные данные асинхронного двигателя: • номинальное скольжение SH=3,0%; • номинальный коэффициент полезного действия ηH=0,925; • номинальный коэффициент мощности cosφН=0,92; • число пар полюсов Р =2; • кратность максимального момента Mm/MН =2; • кратность пускового момента Mп/MН =1,1; • кратность пускового тока Iп/IН =9.
- Трехфазный асинхронный двигатель с короткозамкнутым ротором с номинальной мощностью Рном включен в сеть на номинальное напряжение Uном с частотой f = 50 Гц. Определить: 1. Номинальный I1н и пусковой I1п токи; 2. Номинальный Mн, пусковой Мп и максимальный Mm моменты; 3. Полные потери мощности ΔPн при номинальной нагрузке; 4. Как изменится пусковой момент двигателя при снижении на 15% и возможен ли пуск двигателя при этих условиях с номинальной нагрузкой? 5. Построить механическую характеристику двигателя; 6. Нарисовать и объяснить принцип действия схемы пуска асинхронного двигателя (в соответствии с номером варианта) Вариант 13. Номинальное напряжение Uн = 220 В Номинальная мощность на валу Pн = 30 кВт Номинальное скольжение Sн = 3.0% КПД ηном = 0.89 Коэффициент мощности cosφном = 0,90 Число пар полюсов p= 1 Кратность максимального момента Mmax/Mном=2,2 Кратность пускового момента Мп/Мном = 1,1 Кратность пускового тока Iп/Iном = 7,0 Схема пуска – 1 (нереверсивный пуск асинхронного двигателя)
- Трехфазный асинхронный двигатель с короткозамкнутым ротором с номинальной мощностью Рном включен в сеть на номинальное напряжение Uном с частотой f = 50 Гц. Определить: 1. Номинальный I1н и пусковой I1п токи; 2. Номинальный Mн, пусковой Мп и максимальный Mm моменты; 3. Полные потери мощности ΔPн при номинальной нагрузке; 4. Как изменится пусковой момент двигателя при снижении на 15% и возможен ли пуск двигателя при этих условиях с номинальной нагрузкой? 5. Построить механическую характеристику двигателя; 6. Нарисовать и объяснить принцип действия схемы пуска асинхронного двигателя (в соответствии с номером варианта) Вариант 13. Номинальное напряжение Uн = 220 В Номинальная мощность на валу Pн = 30 кВт Номинальное скольжение Sн = 3.0% КПД ηном = 0.89 Коэффициент мощности cosφном = 0,90 Число пар полюсов p= 1 Кратность максимального момента Mmax/Mном=2,2 Кратность пускового момента Мп/Мном = 1,1 Кратность пускового тока Iп/Iном = 7,0 Схема пуска – 1 (нереверсивный пуск асинхронного двигателя)
- Трехфазный асинхронный двигатель с короткозамкнутым ротором характеризуется следующими величинами: номинальная мощность Pном, ток Iном, частота вращения nном, скольжение sном, коэффициент полезного действия ηном, мощность, потребляемая из сети P1ном, коэффициент мощности cosφ1 при номинальной нагрузке, номинальный момент Mном, кратность максимального момента относительно номинального Mмакс/Mном, кратность пускового момента относительно номинального Mпуск/Mном, критическое скольжение sк, число пар полюсов обмотки статора p, синхронная частота вращения n0. Задание: 1. Определить способ соединения обмоток статора. 2. Начертить схему. 3. Определить число пар полюсов обмотки статора. 4. Определить значение пускового тока. 5. Определить значение момента, развиваемого двигателем при скольжениях: sном; sк; 0,1; 0,2; 0,4; 0,6; 0,8; 1 и построить график механической характеристики двигателя n(M). 6. Определить значение пускового момента при снижении напряжения на 15% относительно номинального. Вариант 13
- Трехфазный асинхронный двигатель с короткозамкнутым ротором характеризуется следующими величинами: номинальная мощность Pном, ток Iном, частота вращения nном, скольжение sном, коэффициент полезного действия ηном, мощность, потребляемая из сети P1ном, коэффициент мощности cosφ1 при номинальной нагрузке, номинальный момент Mном, кратность максимального момента относительно номинального Mмакс/Mном, кратность пускового момента относительно номинального Mпуск/Mном, критическое скольжение sк, число пар полюсов обмотки статора p, синхронная частота вращения n0. Задание: 1. Определить способ соединения обмоток статора. 2. Начертить схему. 3. Определить число пар полюсов обмотки статора. 4. Определить значение пускового тока. 5. Определить значение момента, развиваемого двигателем при скольжениях: sном; sк; 0,1; 0,2; 0,4; 0,6; 0,8; 1 и построить график механической характеристики двигателя n(M). 6. Определить значение пускового момента при снижении напряжения на 15% относительно номинального. Вариант 13
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на напряжение 220/ 380 В, подключенный к сети с напряжением U и при номинальной нагрузке, потребляет мощность Р при частоте вращения ротора n2 и cosφ. Сумарные потери в электродвигателе ΔР. Определить: мощность на валу, к.п.д., вращающий момент, ток двигателя, число пар полюсов, скольжение, частоту тока в обмотке ротора и схему соединения обмоток статора. Навертите схему включения электродвигателя. Вариант 07
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на напряжение 220/380 В, подключенны к сети напряжением U и при номинальной нагрузке, потребляет мощность P при частоте вращения ротора n2 и cosφ. Суммарные потери в электродвигателе ΔP. Определить: мощность на валу; КПД; вращающий момент; ток двигателя; число пар полюсов; скольжение; частоту тока в обмотке ротора и схему соединения обмоток статора. Начертите схему включения электродвигателя. Вариант 58 Дано: U = 380 В, P = 125 кВт, ΔP = 10 кВт, n2 = 1450 об/мин, cosφ = 0.78
- Трехфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на напряжение 220/380 В, подключенны к сети напряжением U и при номинальной нагрузке, потребляет мощность P при частоте вращения ротора n2 и cosφ. Суммарные потери в электродвигателе ΔP. Определить: мощность на валу; КПД; вращающий момент; ток двигателя; число пар полюсов; скольжение; частоту тока в обмотке ротора и схему соединения обмоток статора. Начертите схему включения электродвигателя. Вариант 58 Дано: U = 380 В, P = 125 кВт, ΔP = 10 кВт, n2 = 1450 об/мин, cosφ = 0.78
- Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А имеет номинальное напряжение Uном = 380 В. Определить: частоту вращения магнитного поля статора n1; номинальное скольжение Sном; номинальный ток Iном; мощность P1, потребляемую из сети; номинальный момент Mном. Расшифровать условные обозначения двигателя. Вариант 11 Дано: Тип двигателя 4А100S2У3 Pном2 = 4 кВт nном2 = 2880 об\мин cosφном = 0.89 ηном = 0.86
- Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А имеет номинальное напряжение Uном = 380 В. Определить: частоту вращения магнитного поля статора n1; номинальное скольжение Sном; номинальный ток Iном; мощность P1, потребляемую из сети; номинальный момент Mном. Расшифровать условные обозначения двигателя. Вариант 11 Дано: Тип двигателя 4А100S2У3 Pном2 = 4 кВт nном2 = 2880 об\мин cosφном = 0.89 ηном = 0.86
- Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А имеет технические данные, приведенные в таблице 1. Определить: h - высоту оси вращения; 2p - число полюсов; Sном – скольжение при номинальной нагрузке; Мном – момент на валу; Mn, Mmax - начальный пусковой и максимальный моменты; P1ном - потребляемую двигателем из сети активную мощность; ∑P – суммарные потери при номинальной нагрузке; Iном и In – номинальный и пусковой токи в питающей сети, при соединении обмоток «звездой» и «треугольником».
- Трехфазный асинхронный двигатель с короткозамкнутым ротором серии 4А имеет технические данные, приведенные в таблице 1. Определить: h - высоту оси вращения; 2p - число полюсов; Sном – скольжение при номинальной нагрузке; Мном – момент на валу; Mn, Mmax - начальный пусковой и максимальный моменты; P1ном - потребляемую двигателем из сети активную мощность; ∑P – суммарные потери при номинальной нагрузке; Iном и In – номинальный и пусковой токи в питающей сети, при соединении обмоток «звездой» и «треугольником».
