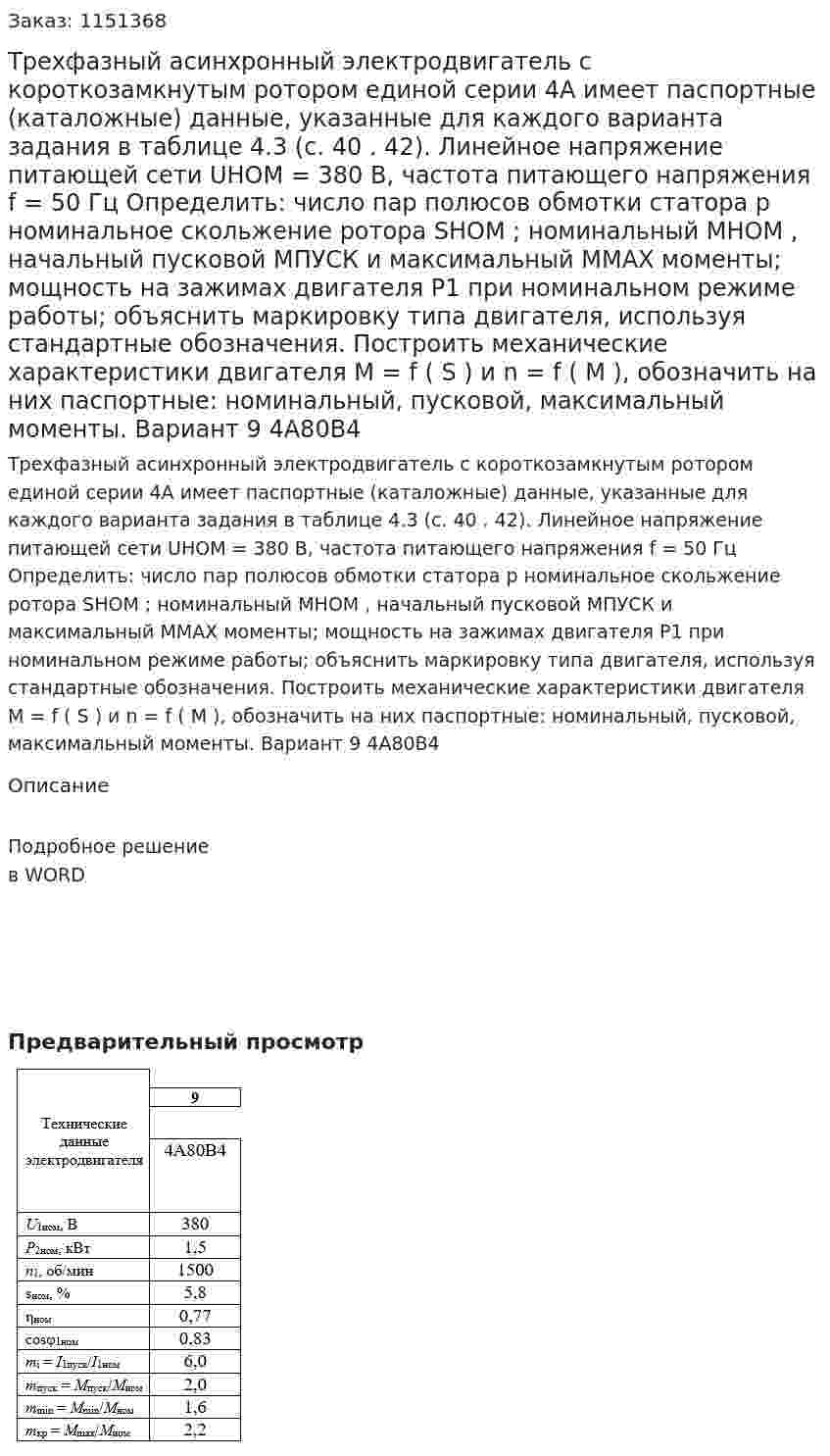

Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 9 4А80В4
Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 9 4А80В4
Описание
Подробное решение в WORD
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 9 4А80В4
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м. Рассчитать электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3). Выбрать автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий. Определить: число пар полюсов обмотки статора p; номинальное скольжение ротора SНОМ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; полные потери мощности в двигателе при номинальной нагрузке ; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. nс = 1000 об/мин № варианта: 33 Типоразмер электродвигателя: 4А80В6У3
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м. Рассчитать электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3). Выбрать автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий. Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; полные потери мощности в двигателе при номинальной нагрузке ; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 26 4А112М4
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м. Рассчитать электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3). Выбрать автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий. Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; полные потери мощности в двигателе при номинальной нагрузке ; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 26 4А112М4
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м. Рассчитать электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3). Выбрать автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий. Определить: число пар полюсов обмотки статора p ; номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; полные потери мощности в двигателе при номинальной нагрузке ; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 27
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м. Рассчитать электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3). Выбрать автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий. Определить: число пар полюсов обмотки статора p ; номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; полные потери мощности в двигателе при номинальной нагрузке ; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 27
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м. Рассчитать электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3). Выбрать автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий. Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; полные потери мощности в двигателе при номинальной нагрузке ; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 36 4А132S6У3
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет номинальные данные, указанные для каждого варианта задания в таблице. Номинальные: линейное напряжение питающей сети U1ном, частота питающего напряжения f1= 50 Гц, мощность на валу P2ном, синхронная частота вращение магнитного поля n1, скольжение ротора Sном, КПД ηном? коэффициент мощности cosφном, отношение mi = Iпуск/Iном – начального пускового тока Iпуск к номинальному току Iном, отношение начального пускового момента Мпуск к номинальному моменту на валу mпуск=Мпуск/Мном, отношение mmin = Мmin/Мном минимального к номинальному моменту отношение mкр = Мmax/Мном максимального к номинальному моменту, Определить номинальный Мном, начальный пусковой Мпуск и максимальный Мmax моменты, номинальный I1ном и начальный пусковой I1пуск токи, частоту тока в роторе f2ном при номинальной нагрузке и в момент пуска f2пуск, число пар полюсов обмотки статора p, синхронную угловую частоту вращения магнитного поля Ω1, а также угловую частоту вращения ротора Ω2ном и мощность на зажимах двигателя P1ном при номинальном режиме работы. Построить механическую характеристику M(s) двигателя Определить максимальный момент Mmax двигателея при напряжения питающей сети, равном U1=0.9U1ном. Построить механическую характеристику M(s) двигателя по точкам, соответствующим скольжениям ротора: s=0; s=1; sном; sкр; s=0,4; s=0,6; s=0,8 Вариант 3 Дано: Двигатель 4АA63B4
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет номинальные данные, указанные для каждого варианта задания в таблице. Номинальные: линейное напряжение питающей сети U1ном, частота питающего тока f1= 50 Гц, мощность на валу P2, частота вращение магнитного поля n1, скольжение ротора sном, коэффициент мощности cosφном, отношение mi = Iпуск/Iном – начального пускового тока Iпуск к номинальному току Iном, отношение начального пускового момента Мпуск к номинальному моменту на валу mпуск=Мпуск/Мном, отношение mmax = Мmax/Мном максимального к номинальному моменту, Определить номинальный Мном, начальный пусковой Мпуск и максимальный Мmax моменты, номинальный I1ном и начальный пусковой I1пуск токи, частоту тока в роторе f2ном при номинальной нагрузке и в момент пуска f2пуск, число пар полюсов обмотки статора p, синхронную угловую частоту вращения магнитного поля Ω1, а также угловую частоту вращения ротора Ω2ном и мощность на зажимах двигателя P1ном при номинальном режиме работы. Построить механическую характеристику M(s) двигателя по точкам, соответствующим скольжениям ротора: s=0; s=1; sном; sкр; s=0,4; s=0,6; s=0,8 Вариант 1
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет номинальные данные, указанные для каждого варианта задания в таблице. Номинальные: линейное напряжение питающей сети U1ном, частота питающего тока f1= 50 Гц, мощность на валу P2, частота вращение магнитного поля n1, скольжение ротора sном, коэффициент мощности cosφном, отношение mi = Iпуск/Iном – начального пускового тока Iпуск к номинальному току Iном, отношение начального пускового момента Мпуск к номинальному моменту на валу mпуск=Мпуск/Мном, отношение mmax = Мmax/Мном максимального к номинальному моменту, Определить номинальный Мном, начальный пусковой Мпуск и максимальный Мmax моменты, номинальный I1ном и начальный пусковой I1пуск токи, частоту тока в роторе f2ном при номинальной нагрузке и в момент пуска f2пуск, число пар полюсов обмотки статора p, синхронную угловую частоту вращения магнитного поля Ω1, а также угловую частоту вращения ротора Ω2ном и мощность на зажимах двигателя P1ном при номинальном режиме работы. Построить механическую характеристику M(s) двигателя по точкам, соответствующим скольжениям ротора: s=0; s=1; sном; sкр; s=0,4; s=0,6; s=0,8 Вариант 1
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 30 4A160М4
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 30 4A160М4
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 9 4A100S4
- Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные для каждого варианта задания в таблице 4.3 (с. 40 . 42). Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц Определить: число пар полюсов обмотки статора p номинальное скольжение ротора SНОМ ; номинальный MНОМ , начальный пусковой MПУСК и максимальный MMAX моменты; мощность на зажимах двигателя P1 при номинальном режиме работы; объяснить маркировку типа двигателя, используя стандартные обозначения. Построить механические характеристики двигателя M = f ( S ) и n = f ( M ), обозначить на них паспортные: номинальный, пусковой, максимальный моменты. Вариант 9 4A100S4
