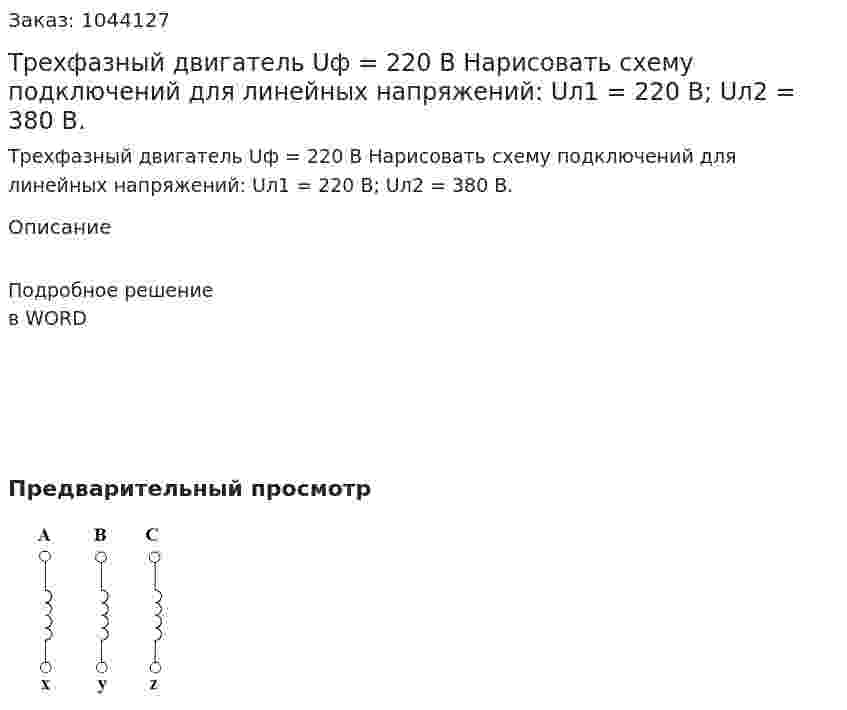

Трехфазный двигатель Uф = 220 В Нарисовать схему подключений для линейных напряжений: Uл1 = 220 В; Uл2 = 380 В.
Трехфазный двигатель Uф = 220 В Нарисовать схему подключений для линейных напряжений: Uл1 = 220 В; Uл2 = 380 В.
Описание
Подробное решение в WORD
- Трехфазный двухобмоточный трансформатор включен в сеть. Начертить схему соединений обмоток понижающего трансформатора, работающего на активно-индуктивную нагрузку. Указать на схеме линейные и фазные токи и напряжения. По данным, указанным в паспорте (таблица 1): 1. Определить фазные напряжения. Фазные (К) и линейные (Кл) коэффициенты трансформации. 2. Определить номинальные токи первичной и вторичной обмоток, ток холостого хода. 3. Определить активные и реактивные сопротивления обмоток, если при КЗ трансформатора мощности потерь первичной и вторичной обмоток равны. Начертить Т-образную схему замещения трансформатора и нанести на ней параметры всех элементов схемы. 4. Определить напряжение на вторичной обмотке при нагрузке, равной 25, 50, 75 и 100% номинальной и cosφ2 = 0,9 (нагрузка активно-индуктивная). Построить внешние характеристики трансформатора при активно-индуктивной нагрузке с cosφ2 = 0,9 и cosφ2 = 0,75. 5. Определить КПД при нагрузке, равной 25, 50, 75 и100% номинальной, при cosφ2 = 0,9 и cosφ2 = 0,75. Построить графики КПД(Кн). 6. Построить векторную диаграмму трансформатора при номинальной активно-индуктивной нагрузке с cosφ2 = 0,9 при φ2>0 и φ2<0 Вариант 5
- Трехфазный двухобмоточный трансформатор включен в сеть. Начертить схему соединений обмоток понижающего трансформатора, работающего на активно-индуктивную нагрузку. Указать на схеме линейные и фазные токи и напряжения. По данным, указанным в паспорте (таблица 1): 1. Определить фазные напряжения. Фазные (К) и линейные (Кл) коэффициенты трансформации. 2. Определить номинальные токи первичной и вторичной обмоток, ток холостого хода. 3. Определить активные и реактивные сопротивления обмоток, если при КЗ трансформатора мощности потерь первичной и вторичной обмоток равны. Начертить Т-образную схему замещения трансформатора и нанести на ней параметры всех элементов схемы. 4. Определить напряжение на вторичной обмотке при нагрузке, равной 25, 50, 75 и 100% номинальной и cosφ2 = 0,9 (нагрузка активно-индуктивная). Построить внешние характеристики трансформатора при активно-индуктивной нагрузке с cosφ2 = 0,9 и cosφ2 = 0,75. 5. Определить КПД при нагрузке, равной 25, 50, 75 и100% номинальной, при cosφ2 = 0,9 и cosφ2 = 0,75. Построить графики КПД(Кн). 6. Построить векторную диаграмму трансформатора при номинальной активно-индуктивной нагрузке с cosφ2 = 0,9 при φ2>0 и φ2<0 Вариант 5
- Трехфазный двухобмоточный трансформатор типа ТМ выпускают на два класса напряжения (10 кВ и 6 кВ). Определить параметры схем замещения трансформаторов ТМ-100/10 и ТМ-100/6 и проанализировать, как влияет при одинаковой номинальной мощности класс напряжения обмотки ВН на сопротивление и проводимость трансформатора.
- Трехфазный двухобмоточный трансформатор типа ТМ выпускают на два класса напряжения (10 кВ и 6 кВ). Определить параметры схем замещения трансформаторов ТМ-100/10 и ТМ-100/6 и проанализировать, как влияет при одинаковой номинальной мощности класс напряжения обмотки ВН на сопротивление и проводимость трансформатора.
- Трехфазный двухобмоточный трансформатор характеризуется следующими величинами: мощность S, высшее линейное напряжение UВН, низшее линейное напряжение UНН, мощность потерь холостого хода Pхх, мощность потерь короткого замыкания Pкз, напряжение короткого замыкания uк, ток холостого хода i0, коэффициент полезного действия η, определенный при коэффициенте загрузки β = 1 и cosφ2 = 0,8, параметры упрощенной схемы замещения rк и xк, параметры намагничивающей ветви rμ и xμ. Задание: 1. Начертить схему трансформатора. 2. Определить номинальные токи в обмотках трансформатора. 3. Определить коэффициент трансформации фазных и линейных напряжений. 4. Определить процентное изменение вторичного напряжения Δu2 при значениях коэффициента нагрузки β = 0,25;0,5;0,75;1 и cosφ2 = 0,8 (φ2>0 и φ2<0). 5. Определить напряжение U2 на зажимах вторичной обмотки и КПД η трансформатора при значении коэффициента нагрузки β: 0,25;0,5;0,75;1 и cosφ2 = 0,8 (φ2>0). Построить графики зависимостей U2(β) и η(β). 6. Построить в общей системе координатных осей графики зависимостей U2(I2) при cosφ2 = 0,8 для φ2>0 и φ2<0, а также η (I2) при cosφ2 = 0,8. Вариант 13
- Трехфазный двухобмоточный трансформатор характеризуется следующими величинами: мощность S, высшее линейное напряжение UВН, низшее линейное напряжение UНН, мощность потерь холостого хода Pхх, мощность потерь короткого замыкания Pкз, напряжение короткого замыкания uк, ток холостого хода i0, коэффициент полезного действия η, определенный при коэффициенте загрузки β = 1 и cosφ2 = 0,8, параметры упрощенной схемы замещения rк и xк, параметры намагничивающей ветви rμ и xμ. Задание: 1. Начертить схему трансформатора. 2. Определить номинальные токи в обмотках трансформатора. 3. Определить коэффициент трансформации фазных и линейных напряжений. 4. Определить процентное изменение вторичного напряжения Δu2 при значениях коэффициента нагрузки β = 0,25;0,5;0,75;1 и cosφ2 = 0,8 (φ2>0 и φ2<0). 5. Определить напряжение U2 на зажимах вторичной обмотки и КПД η трансформатора при значении коэффициента нагрузки β: 0,25;0,5;0,75;1 и cosφ2 = 0,8 (φ2>0). Построить графики зависимостей U2(β) и η(β). 6. Построить в общей системе координатных осей графики зависимостей U2(I2) при cosφ2 = 0,8 для φ2>0 и φ2<0, а также η (I2) при cosφ2 = 0,8. Вариант 13
- Трехфазный двухобмоточный трансформатор характеризуется следующими величинами: мощность S, высшее линейное напряжение UВН, низшее линейное напряжение UНН, мощность потерь холостого хода Pхх, мощность потерь короткого замыкания Pкз, напряжение короткого замыкания uк, ток холостого хода i0, коэффициент полезного действия η, определенный при коэффициенте загрузки β = 1 и cosφ2 = 0,8, параметры упрощенной схемы замещения rк и xк, параметры намагничивающей ветви rμ и xμ. Задание: 1. Начертить схему трансформатора. 2. Определить номинальные токи в обмотках трансформатора. 3. Определить коэффициент трансформации фазных и линейных напряжений. 4. Определить процентное изменение вторичного напряжения Δu2 при значениях коэффициента нагрузки β = 0,25;0,5;0,75;1 и cosφ2 = 0,8 (φ2>0 и φ2<0). 5. Определить напряжение U2 на зажимах вторичной обмотки и КПД η трансформатора при значении коэффициента нагрузки β: 0,25;0,5;0,75;1 и cosφ2 = 0,8 (φ2>0). Построить графики зависимостей U2(β) и η(β). 6. Построить в общей системе координатных осей графики зависимостей U2(I2) при cosφ2 = 0,8 для φ2>0 и φ2<0, а также η (I2) при cosφ2 = 0,8. Вариант 50
- Трехфазный генератор работает на симметричную нагрузку, соединенную звездой. Полное сопротивление фазы Z = 100 Ом при индуктивном cosφ = 0.8. Каковы будут показания ваттметров, если Uл = 220 В?
- Трехфазный генератор работает на симметричную нагрузку, соединенную звездой. Полное сопротивление фазы Z = 100 Ом при индуктивном cosφ = 0.8. Каковы будут показания ваттметров, если Uл = 220 В?
- Трехфазный генератор, развивающий активную мощность Р = 35∙103 кВт, подключен к шинам станции с напряжение Uном = 10,5 кВ. Синхронное сопротивление машины Х = 3,2 Ом, синхронная частота вращения ротора 3000 об/мин. Изменением тока возбуждения коэффициент мощности установлен сначала равным единице, а затем 0,7 при индуктивном характере тока статора. Построить угловые характеристики и отметить на них точки, соответствующие заданным режимам. Построить векторные диаграммы генератора. Определить реактивную мощность, отдаваемую машиной в сеть.
- Трехфазный генератор, развивающий активную мощность Р = 35∙103 кВт, подключен к шинам станции с напряжение Uном = 10,5 кВ. Синхронное сопротивление машины Х = 3,2 Ом, синхронная частота вращения ротора 3000 об/мин. Изменением тока возбуждения коэффициент мощности установлен сначала равным единице, а затем 0,7 при индуктивном характере тока статора. Построить угловые характеристики и отметить на них точки, соответствующие заданным режимам. Построить векторные диаграммы генератора. Определить реактивную мощность, отдаваемую машиной в сеть.
- Трехфазный генератор с несимметричной системой синусоидальных фазных напряжений (ĖА, ĖВ, ĖС) питает асинхронный двигатель и статическую нагрузку, соединенную в схемы Звезда или Треугольик, с элементами R, L, С. Значения фазных ЭДС генератора, частоты тока (f), параметров элементов схем (R, L, С) и сопротивлений асинхронного двигателя токам прямой и обратной последовательностей (Z1, Z2) приведены в таблице Определить: 1. Ток во всех элементах всех фаз схемы статической нагрузки, двигателя, генератора. 2. Определить полную, активную и реактивную мощности, отдаваемые генератором в цепь. 3. Построить векторную диаграмму токов и топографическую диаграмму напряжений цепи. 4. Построить векторную диаграмму токов и напряжений систем симметричных составляющих. Вариант 33
- Трехфазный генератор с несимметричной системой синусоидальных фазных напряжений (ĖА, ĖВ, ĖС) питает асинхронный двигатель и статическую нагрузку, соединенную в схемы Звезда или Треугольик, с элементами R, L, С. Значения фазных ЭДС генератора, частоты тока (f), параметров элементов схем (R, L, С) и сопротивлений асинхронного двигателя токам прямой и обратной последовательностей (Z1, Z2) приведены в таблице Определить: 1. Ток во всех элементах всех фаз схемы статической нагрузки, двигателя, генератора. 2. Определить полную, активную и реактивную мощности, отдаваемые генератором в цепь. 3. Построить векторную диаграмму токов и топографическую диаграмму напряжений цепи. 4. Построить векторную диаграмму токов и напряжений систем симметричных составляющих. Вариант 33
- Трехфазный двигатель Uф = 220 В Нарисовать схему подключений для линейных напряжений: Uл1 = 220 В; Uл2 = 380 В.
