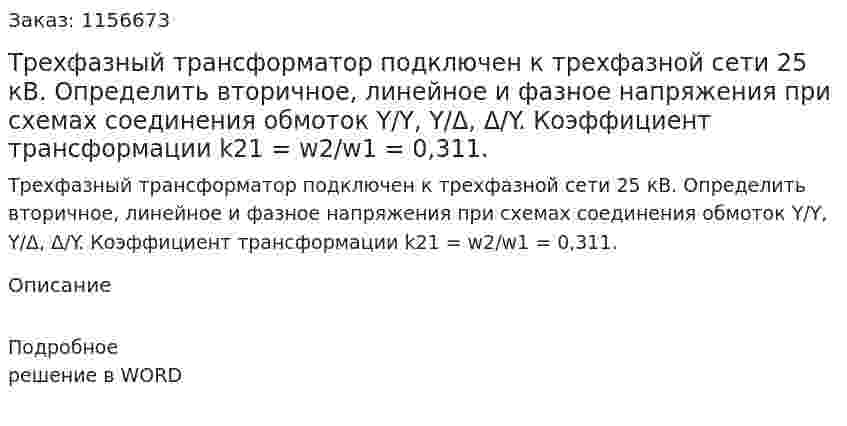

Трехфазный трансформатор подключен к трехфазной сети 25 кВ. Определить вторичное, линейное и фазное напряжения при схемах соединения обмоток Y/Y, Y/Δ, Δ/Y. Коэффициент трансформации k21 = w2/w1 = 0,311.
Трехфазный трансформатор подключен к трехфазной сети 25 кВ. Определить вторичное, линейное и фазное напряжения при схемах соединения обмоток Y/Y, Y/Δ, Δ/Y. Коэффициент трансформации k21 = w2/w1 = 0,311.
Описание
Подробное решение в WORD
- Трехфазный трансформатор подключен к трехфазной сети 25 кВ. Определить вторичное, линейное и фазное напряжения при схемах соединения обмоток Y/Y, Y/Δ, Δ/Y. Коэффициент трансформации k21 = w2/w1 = 0,311.
- Трехфазный трансформатор с отношением числа витков W1/W2=30 соединен по схеме Δ/Y и включен в сеть с линейным напряжением U1л = 6 кВ. Определить вторичное линейное напряжение. Ввести ответ в вольтах, округлив до единиц.
- Трехфазный трансформатор с отношением числа витков W1/W2=30 соединен по схеме Δ/Y и включен в сеть с линейным напряжением U1л = 6 кВ. Определить вторичное линейное напряжение. Ввести ответ в вольтах, округлив до единиц.
- Трехфазный трансформатор ТМ-250/35 имеет: Sном = 250 кВА, Pх = 1 кВт, Pк = 3,6 кВт. Определить коэффициент мощности приемника, если коэффициент нагрузки равен 0,7, а К.П.Д трансформатора 0,95.
- Трехфазный трансформатор ТМ-250/35 имеет: Sном = 250 кВА, Pх = 1 кВт, Pк = 3,6 кВт. Определить коэффициент мощности приемника, если коэффициент нагрузки равен 0,7, а К.П.Д трансформатора 0,95.
- Трехфазный трасформатор 1. В соответствии с заданным вариантом выбрать трехфазный трансформатор и выписать его номинальные данные 2. По заданным номинальным линейным напряжениям первичной и вторичной обмоток рассчитать коэффициент трансформации трасформатора 3. Рассчитать номинальные токи первичной и вторичной обмоток трансформатора 4. Определить параметры холостого хода схемы замещения трансформатора 5. Определить параметры короткого замыкание схемы замещения трансформатора 6. По параметрам холостого хода и короткого замыкания построить Г-образную схему замещения трансформатора 7. Рассчитать и построить внешнюю характеристику трехфазного трансформатора U2=f(I2) при активно-индуктивной нагрузке (cosϕ2=0.8) 8. Рассчитать и построить зависимость коэффициента полезного действия трехфазного двухобмоточного трансформатора от коэффициента нагрузки η(β) Вариант 7 Дано: схема соединения Y/Y0 Sном = 30 кВА U1 = 10 кВ U2 = 0.4 кВ Uкз = 5.0% Pк = 850 Вт Pх = 300 Вт I1хх = 9.0%
- Трехфазный трасформатор 1. В соответствии с заданным вариантом выбрать трехфазный трансформатор и выписать его номинальные данные 2. По заданным номинальным линейным напряжениям первичной и вторичной обмоток рассчитать коэффициент трансформации трасформатора 3. Рассчитать номинальные токи первичной и вторичной обмоток трансформатора 4. Определить параметры холостого хода схемы замещения трансформатора 5. Определить параметры короткого замыкание схемы замещения трансформатора 6. По параметрам холостого хода и короткого замыкания построить Г-образную схему замещения трансформатора 7. Рассчитать и построить внешнюю характеристику трехфазного трансформатора U2=f(I2) при активно-индуктивной нагрузке (cosϕ2=0.8) 8. Рассчитать и построить зависимость коэффициента полезного действия трехфазного двухобмоточного трансформатора от коэффициента нагрузки η(β) Вариант 7 Дано: схема соединения Y/Y0 Sном = 30 кВА U1 = 10 кВ U2 = 0.4 кВ Uкз = 5.0% Pк = 850 Вт Pх = 300 Вт I1хх = 9.0%
- Трехфазный трансформатор имеет следующие номинальные данные: Sном, напряжения обмоток Uном1, Uном2, токи обмоток Iном1, Iном2. Трансформатор питает асинхронные двигатели, полная мощность которых равна Sдв при коэффициенте мощности cosφд. Коэффициент нагрузки трансформатора kн, потери в меди Рм, потери в стали Рст, сопротивления обмоток R1 и R2, КПД трансформатора при полной нагрузке ηном. Обмотки трансформатора соединены в звезду. Потери мощности распределяются поровну между ними. Определить величины отмеченные прочерками в таблице.
- Трехфазный трансформатор имеет следующие номинальные данные: мощность Sном, напряжения обмоток Uном1, Uном2, токи Iном1, Iном2. Трансформатор питает асинхронные двигатели, полная мощность которых равна Sдв при коэффициенте мощности cosφд. Коэффициент нагрузки трансформатора kн, потери в стали и в обмотках равны Рст и P0ном. Коэффициент трансформации равен n, а КПД трансформатора при данной нагрузке η_т. Определите величины, отмеченные прочерками в таблице. Почему в опыте холостого хода трансформатора пренебрегают потерями мощности в обмотках, а в опыте короткого замыкания – потерями в стали. Вариант 13
- Трехфазный трансформатор имеет следующие номинальные данные: мощность Sном, напряжения обмоток Uном1, Uном2, токи Iном1, Iном2. Трансформатор питает асинхронные двигатели, полная мощность которых равна Sдв при коэффициенте мощности cosφд. Коэффициент нагрузки трансформатора kн, потери в стали и в обмотках равны Рст и P0ном. Коэффициент трансформации равен n, а КПД трансформатора при данной нагрузке η_т. Определите величины, отмеченные прочерками в таблице. Почему в опыте холостого хода трансформатора пренебрегают потерями мощности в обмотках, а в опыте короткого замыкания – потерями в стали. Вариант 13
- Трёхфазный трансформатор имеет схему соединения, отношение чисел витков w1/w2 = 27; включен в сеть с линейным напряжением 6 кВ. Определить вторичное линейное напряжение. 1) 380 В 2) 220 В 3) 127 В 4) 660 В
- Трёхфазный трансформатор имеет схему соединения, отношение чисел витков w1/w2 = 27; включен в сеть с линейным напряжением 6 кВ. Определить вторичное линейное напряжение. 1) 380 В 2) 220 В 3) 127 В 4) 660 В
- Трехфазный трансформатор, обмотки которого рассчитаны на номинальное напряжение U1н = 6 кВ и U2н = 0.23 кВ, отдает со вторичной обмотки активную мощность P2 = 40 кВт и реактивную Q2 = 20 кВАр, номинальный ток вторичной обмотки I2н = 158 А. Схема соединения обмоток звезда-звезда с нулевым выводом. Определить номинальную мощность трансформатора Sн, коэффициент трансформации K, его коэффициент нагрузки Kн, номинальный ток первичной обмотки I1н и КПД трансформатора при номинальной нагрузке – η. Начертить электрическую схему соединения обмоток трансформатора.
- Трехфазный трансформатор, обмотки которого рассчитаны на номинальное напряжение U1н = 6 кВ и U2н = 0.23 кВ, отдает со вторичной обмотки активную мощность P2 = 40 кВт и реактивную Q2 = 20 кВАр, номинальный ток вторичной обмотки I2н = 158 А. Схема соединения обмоток звезда-звезда с нулевым выводом. Определить номинальную мощность трансформатора Sн, коэффициент трансформации K, его коэффициент нагрузки Kн, номинальный ток первичной обмотки I1н и КПД трансформатора при номинальной нагрузке – η. Начертить электрическую схему соединения обмоток трансформатора.
