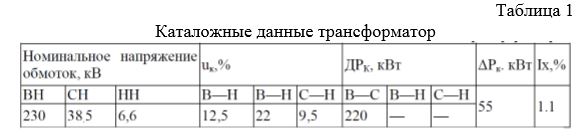

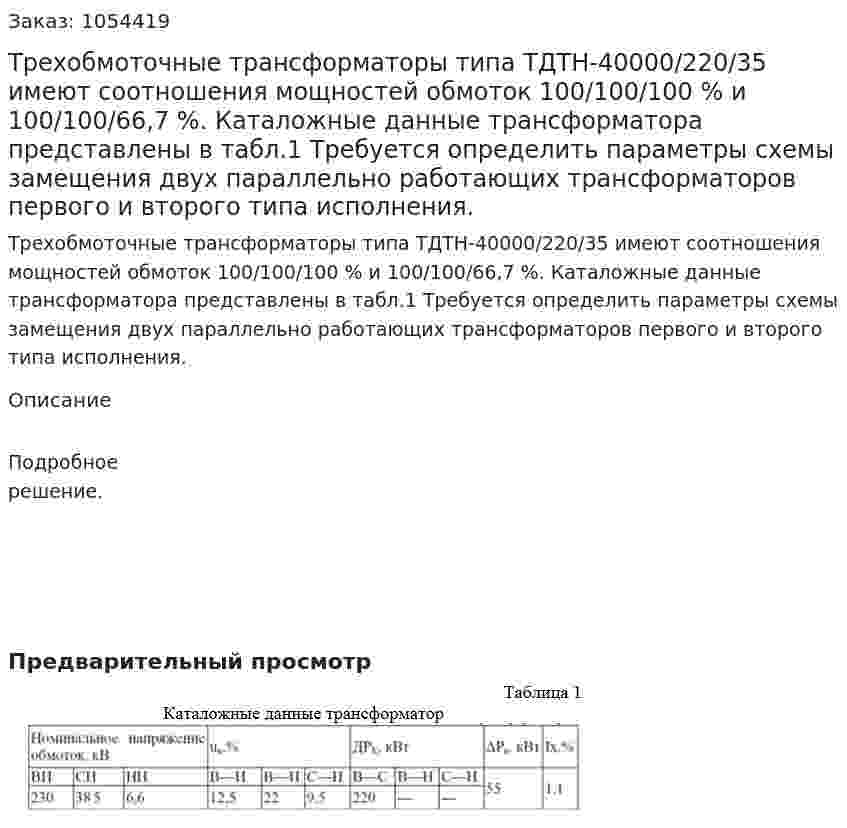

Трехобмоточные трансформаторы типа ТДТН-40000/220/35 имеют соотношения мощностей обмоток 100/100/100 % и 100/100/66,7 %. Каталожные данные трансформатора представлены в табл.1 Требуется определить параметры схемы замещения двух параллельно работающих трансформаторов первого и второго типа исполнения.
Трехобмоточные трансформаторы типа ТДТН-40000/220/35 имеют соотношения мощностей обмоток 100/100/100 % и 100/100/66,7 %. Каталожные данные трансформатора представлены в табл.1 Требуется определить параметры схемы замещения двух параллельно работающих трансформаторов первого и второго типа исполнения.
Описание
Подробное решение.
- Трехпроводная линия (радиус проводов R = 0,02 м), расположена в воздухе (εα = ε0 , μα = μ0) параллельно проводящей плоскости (земли), как показано на рис.1. Координаты проводов, их потенциалы и токи заданы в табл.1. 1). Определить потенциальные и емкостные коэффициенты, частичные емкости, линейные плотности зарядов проводов, энергию электростатического поля на единицу длины, а также для точки N (координаты x, y) рассчитать потенциал φ и вектор напряженности E ⃗. 2). Полагая удельную проводимость воздуха равной γ = 10-6 (1 / Ом·м ), определить токи утечки Iy 1,2,3 (A/м) с проводов линии и найти мощность активных потерь от этих токов (Вт/м). 3). Определить для магнитного поля энергию (Дж/м), а также для точки N рассчитать скалярный магнитный потенциал φм и вектор напряженности Н ⃗ (токи I1 , I2 текут «от нас», а ток I3- «к нам»). 4). Для точки N, используя найденные вектора Е ⃗ и Н ⃗, определить вектор Пойнтинга П ⃗= Е ⃗*Н ⃗ ( Вт/м2) электромагнитного поля. Вариант 17
- Трехпроводная линия расположена в воздухе с удельной проводимостью γ = 10-10 (1/Ом*м) параллельно поверхности "земли" и имеет радиус проводов R = 0.01 м и размеры: h1 = 5 м; h2 = 5 м; h3 = 5 м; d1 = d2 = 2 м. Линейные плотности зарядов проводов τ1 = -2τ2 = -2τ3 = 2*10-6 Кл/м. Определить суммарную мощность активных потерь в воздухе от токов утечки Ру (Вт/м).
- Трехпроводная линия с радиусом медных проводов R = 0.01 (м) расположена в воздухе и имеет параметры: I1 = 300 А; I2 = 100 А; I3 = I1 + I2 = 400 А; d = 4 м. Определить силу Fх (мН/м), действующую на провод З с током I3, а также рассчитать энергию магнитного поля на единицу длины линии W0 (Дж/м).
- Трехпроводная линия с радиусом проводов R = 0.01 (м) расположена в воздухе над проводящей плоскостью («земля») при h1 = 6 м; h2 = 8 м; h3 = 7 м; d1 = 3 м; d2 = 2.5 м. Известны потенциалы проводов: φ1 = 100 кВ; φ2 = 200 кВ; φ3 = -300 кВ. Определить линейные плотности зарядов проводов τ1, τ2, τ3 (мкКЛ/м).
- Трехразрядный двоично-десятичный сумматор комбинационного типа, работающий в коде 5121Исходные данные для проектирования 1. Количество десятичных разрядов сумматора: 3; 2. Двоично-десятичный код: 5121; 3. Система логических элементов: ИЛИ-НЕ, И-НЕ; 4. Критерии проектирования: - Минимальное число логических элементов;- Двухтактный синхронный JK-триггер;- Задержка одного логического элемента: 1 нс;- Импульсы синхронизации длительностью: 2 нс(со скважностью 2 нс).
- Трехфазная активная нагрузка соединена в звезду с нейтральным проводом. Чему равен ток в фазе А, если IB = 1 A, IC = 1 A, IO = 1 A? а) 1 А. б) 2 А или 0 А. в) 2 А. г) 0 А.
- Трехфазная активная нагрузка соединена в звезду с нейтральным проводом. Чему равен ток в фазе А, если IB = 1 A, IC = 1 A, IO = 1 A? а) 1 А. б) 2 А или 0 А. в) 2 А. г) 0 А.
- Третье практическое занятие по дисциплине "Современные программные средства часть 3"Тема: «Передача данных по технологии OLE»
- Треугольная призма массой m состоит из двух одинаковых половинок. Основание призмы представляет собой равносторонний треугольник. Стоя на одном ребре, призма находится в состоянии неустойчивого равновесия. Половинки призмы стянуты нитью АВ (рис. 59). Какова должна быть минимальная сила натяжения нити, чтобы призма не распалась.
- Треугольник задан длинами сторон. Найти длины высот
- Трехатомный газ находится в герметичном сосуде при температуре T1 и давлении р1. Его нагревают до температуры Т2, при которой он полностью диссоциирует на атомы. Определите давление газа при температуре Т2.
- Трехжильный кабель имеет параметры: а = 0.02 м; b = 0.01 м; R = 0.005 м; τ1 = 2 мкКл/м; τ2 = 4 мкКл/м; τ3 = -4 мкКл/м; εа = 3ε0. Определить энергию электростатического поля кабеля на единицу длины W0 (мДж/м).
- Трехкорпусная вакуум-выпарная установка для концентрирования дрожжевой суспензии (курсовая работа)
- Трехкулачковый патрон
