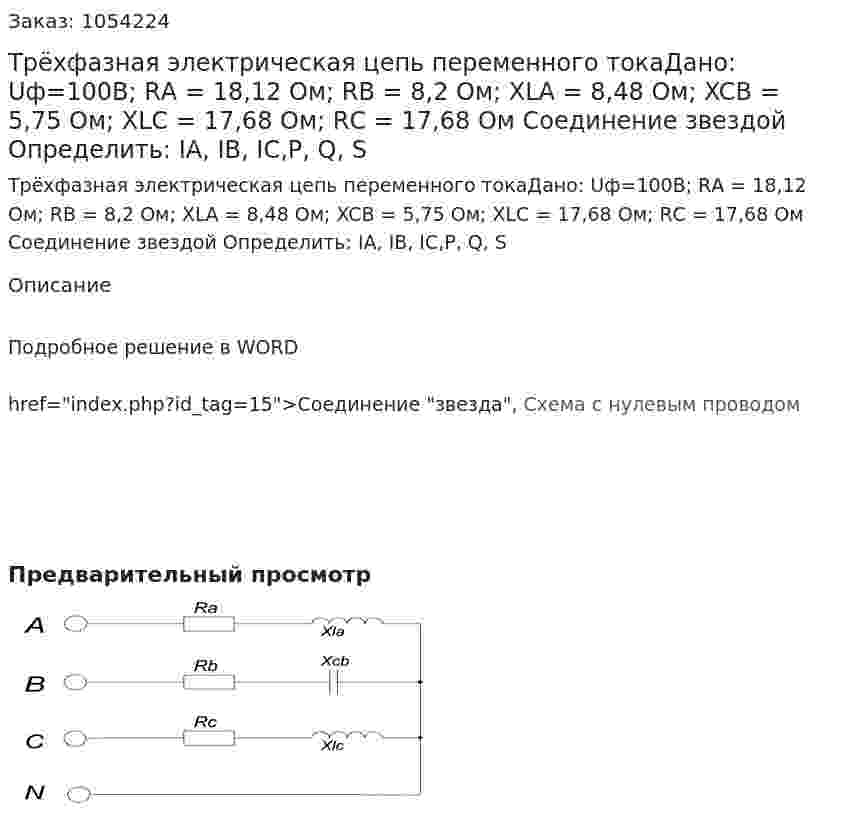

Трёхфазная электрическая цепь переменного токаДано: Uф=100B; RА = 18,12 Ом; RB = 8,2 Ом; XLА = 8,48 Ом; XCВ = 5,75 Ом; XLС = 17,68 Ом; RС = 17,68 Ом Соединение звездой Определить: IA, IB, IC,P, Q, S
Трёхфазная электрическая цепь переменного токаДано: Uф=100B; RА = 18,12 Ом; RB = 8,2 Ом; XLА = 8,48 Ом; XCВ = 5,75 Ом; XLС = 17,68 Ом; RС = 17,68 Ом Соединение звездой Определить: IA, IB, IC,P, Q, S
Описание
Подробное решение в WORD
Соединение "звезда", Схема с нулевым проводом
- ТРЁХФАЗНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ ПРИ СОЕДИНЕНИИ ПОТРЕБИТЕЛЕЙ ПО СХЕМЕ «ЗВЕЗДА» 1. Цель работы Ознакомиться с трехфазными системами, измерением фазных и линейных токов и напряжений. Проверить основные соотношения между токами и напряжениями симметричного и несимметричного трехфазного потребителя. Выяснить роль нейтрального провода в четырехпроводной трехфазной системе. Научиться строить векторные диаграммы напряжений и токов. Вариант 2
- ТРЁХФАЗНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ ПРИ СОЕДИНЕНИИ ПОТРЕБИТЕЛЕЙ ПО СХЕМЕ «ЗВЕЗДА» 1. Цель работы Ознакомиться с трехфазными системами, измерением фазных и линейных токов и напряжений. Проверить основные соотношения между токами и напряжениями симметричного и несимметричного трехфазного потребителя. Выяснить роль нейтрального провода в четырехпроводной трехфазной системе. Научиться строить векторные диаграммы напряжений и токов. Вариант 2
- Трехфазную питающую сеть с соединением фаз «Звездой», с линейным напряжением 380 В. Подключен симметричный потребитель с активным и реактивным сопротивлением: R1 = 14 Ом, R2 = 24 Ом и Xc = 44 Ом. Определить токи, пренебрегая сопротивлением питающих проводов и емкость конденсатора.
- Трехфазную питающую сеть с соединением фаз «Звездой», с линейным напряжением 380 В. Подключен симметричный потребитель с активным и реактивным сопротивлением: R1 = 14 Ом, R2 = 24 Ом и Xc = 44 Ом. Определить токи, пренебрегая сопротивлением питающих проводов и емкость конденсатора.
- Трехфазные асинхронные двигатели используются для работы строгальных и токарных станков деревообрабатывающего завода. Все двигатели работают в номинальном режиме и подключены к сети с линейным напряжением Uл = 380 В, с промышленной частотой f = 50 Гц. Известны число полюсов и некоторые данные режима их работы: номинальная мощность Рном, частота вращения ротора - n2ном, скольжение - Sном, коэффициент мощности - cosφном и коэффициент полезного действия - ηном. Определить величины, не заданные в условии: 1) частоту вращения магнитного поля стотора n1 2) частоту вращения ротора - n1 3) скольжение - Sном 4) ток двигателя - I1ном 5) номинальный момент вращения - Мном 6) активную мощность, потребляемую двигателем из сети - Р1ном. 7) Объяснить, как осуществляется регулирование частоты вращения ротора двигателя. Вариант 2 Дано: Число полюсов двигателя 2p = 6 P2ном = 35 кВт Sном = 4.4 % Cosφном = 0.88 ηном = 0.93
- Трехфазные асинхронные двигатели используются для работы строгальных и токарных станков деревообрабатывающего завода. Все двигатели работают в номинальном режиме и подключены к сети с линейным напряжением Uл = 380 В, с промышленной частотой f = 50 Гц. Известны число полюсов и некоторые данные режима их работы: номинальная мощность Рном, частота вращения ротора - n2ном, скольжение - Sном, коэффициент мощности - cosφном и коэффициент полезного действия - ηном. Определить величины, не заданные в условии: 1) частоту вращения магнитного поля стотора n1 2) частоту вращения ротора - n1 3) скольжение - Sном 4) ток двигателя - I1ном 5) номинальный момент вращения - Мном 6) активную мощность, потребляемую двигателем из сети - Р1ном. 7) Объяснить, как осуществляется регулирование частоты вращения ротора двигателя. Вариант 2 Дано: Число полюсов двигателя 2p = 6 P2ном = 35 кВт Sном = 4.4 % Cosφном = 0.88 ηном = 0.93
- ТРЕХФАЗНЫЕ ТРАНСФОРМАТОРЫ В задаче требуется: 1. Начертить схему соединения обмоток трансформатора согласно заданию. 2. Начертить схему замещения трансформатора и определить параметры ее элементов. 3. Рассчитать и построить зависимость КПД трансформатора от относительной нагрузки η(I*2). 4. Определить изменение вторичного напряжения трансформатора при нагрузке и построить внешнюю характеристику, т.е. зависимость вторичного напряжения от нагрузки U*2 (I*2). Вариант 01 Дано: Номинальная мощность Sном = 20000 кВА Номинальное высшее напряжение U1лн = 35 кВ Номинальное низшее напряжение U2лн = 21 кВ Напряжение короткого замыкания uк = 5,5% Ток холостого хода i0 = 8% Мощность короткого замыкания Pк = 105 кВт Мощность холостого хода P0 = 17,8 кВт Коэффициент мощности нагрузки cos φ2 = 0,8 Схема и группа соединения Yн/Δ -11.
- Трёхфазная цепь с несимметричной нагрузкой. Схему приведённую на рисунке 3.1 преобразовать к виду, представленному на рисунке 3.2 (преобразовав треугольник сопротивлений в эквивалентную звезду).1. Для полученной схемы на рисунке 3.2 определить: а) фазные и линейные напряжения на приёмниках энергии (ZA; ZB; ZC); b) ток в каждой фазе. 2. По данным расчётов построить топографические диаграммы напряжений и векторные диаграммы токов. 3. Пользуясь данными расчётов разложить аналитически и графически на симметричные составляющие прямой, обратной и нулевой последовательностей несимметричные системы фазных напряжений на нагрузке и токов в линейных проводах. 4. При расчётах полагать f=50 (Гц).
- Трёхфазная цепь с несимметричной нагрузкой. Схему приведённую на рисунке 3.1 преобразовать к виду, представленному на рисунке 3.2 (преобразовав треугольник сопротивлений в эквивалентную звезду).1. Для полученной схемы на рисунке 3.2 определить: а) фазные и линейные напряжения на приёмниках энергии (ZA; ZB; ZC); b) ток в каждой фазе. 2. По данным расчётов построить топографические диаграммы напряжений и векторные диаграммы токов. 3. Пользуясь данными расчётов разложить аналитически и графически на симметричные составляющие прямой, обратной и нулевой последовательностей несимметричные системы фазных напряжений на нагрузке и токов в линейных проводах. 4. При расчётах полагать f=50 (Гц).
- Трехфазная цепь с симметричной нагрузкой питается от источника с линейным напряжением Uл = 220 В. Что покажет вольтметр при размыкании рубильника в фазе АС?
- Трехфазная цепь с симметричной нагрузкой питается от источника с линейным напряжением Uл = 220 В. Что покажет вольтметр при размыкании рубильника в фазе АС?
- Трехфазная цепь с симметричной системой питания напряжения. Uл = 380 В, R= 1 Ом, XL = 6 Ом, Rн = 21 Ом. Определить показания ваттметра.
- Трехфазная цепь с симметричной системой питания напряжения. Uл = 380 В, R= 1 Ом, XL = 6 Ом, Rн = 21 Ом. Определить показания ваттметра.
- Трёхфазная электрическая цепь переменного токаДано: Uф=100B; RА = 18,12 Ом; RB = 8,2 Ом; XLА = 8,48 Ом; XCВ = 5,75 Ом; XLС = 17,68 Ом; RС = 17,68 Ом Соединение звездой Определить: IA, IB, IC,P, Q, S
