Цепь из последовательных емкости и индуктивности
Цепь из последовательных емкости и индуктивности
Описание

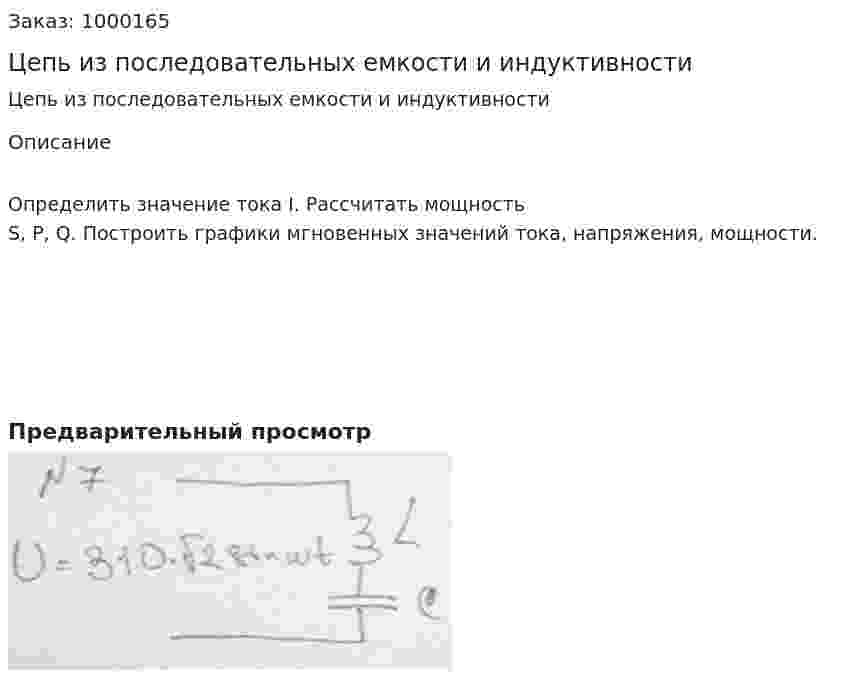

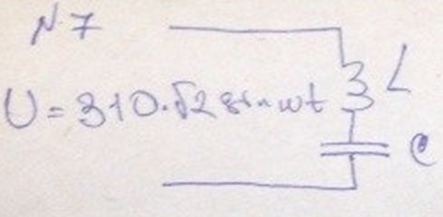

Определить значение тока I. Рассчитать мощность S, P, Q. Построить графики мгновенных значений тока, напряжения, мощности.
- Цепь из последовательных емкости и индуктивности
- Цепь настроена в резонанс X2 = 8 Ом R1 = 4 Ом, R2 = 6 Ом ω = 314 рад/с Определить индуктивность катушки L1
- Цепь настроена в резонанс X2 = 8 Ом R1 = 4 Ом, R2 = 6 Ом ω = 314 рад/с Определить индуктивность катушки L1
- Цепь настроена в резонанс при ω=1000 с-1. Определить индуктивность L2, если С = 5 мкФ, L1 = 0.1 Гн. 1. 0.2 Гн 2. 0.1 Гн 3. 0.3 Гн 4. 0
- Цепь настроена в резонанс при ω=1000 с-1. Определить индуктивность L2, если С = 5 мкФ, L1 = 0.1 Гн. 1. 0.2 Гн 2. 0.1 Гн 3. 0.3 Гн 4. 0
- Цепь настроена в резонанс при ω=5000 с-1, потребляет мощность 0.1 Вт при токе 0.1 А. Определить параметры r, L, C и приложенное к ней напряжение, если Uc = 200 В. 1. r= 10 Ом, L = 0.4 Гн, C = 0.1 мкФ, U = 1 В 2. r= 1 Ом, L = 4 Гн, C = 0.1 мкФ, U = 1 В 3. r= 5 Ом, L = 0.2 Гн, C = 0.1 мкФ, U = 1 В 4. r= 1 Ом, L = 0.2 Гн, C = 10 мкФ, U = 10 В
- Цепь настроена в резонанс при ω=5000 с-1, потребляет мощность 0.1 Вт при токе 0.1 А. Определить параметры r, L, C и приложенное к ней напряжение, если Uc = 200 В. 1. r= 10 Ом, L = 0.4 Гн, C = 0.1 мкФ, U = 1 В 2. r= 1 Ом, L = 4 Гн, C = 0.1 мкФ, U = 1 В 3. r= 5 Ом, L = 0.2 Гн, C = 0.1 мкФ, U = 1 В 4. r= 1 Ом, L = 0.2 Гн, C = 10 мкФ, U = 10 В
- Цепь, изображенная на рис. 1, подключается к источнику постоянного напряжения U=100 В. Значения напряжения источника, сопротивлений резисторов, величины индуктивностей и емкостей приведены в табл. 1. Необходимо: 1. Определить начальные значения токов и напряжений (до и сразу после коммутации). 2. Определить принужденные значения токов и напряжений. 3. Определить постоянную времени цепи. 4. Построить графики изменения во времени токов в ветвях и напряжений на участках цепи на основе начальных и принужденных значений для моментов времени.
- Цепь, изображенная на рисунке, находится под действием постоянного напряжения U = 100 В, R1 = R2 = 10 Ом, L= 10 мГ. Рубильник замкнут. В момент времени t = 0 рубильник размыкается. Определить напряжение на индуктивности через t1 = 0.5 мс после размыкания рубильника. Показать это напряжение на временной диаграмме.
- Цепь, изображенная на рисунке, находится под действием постоянного напряжения U = 100 В, R1 = R2 = 10 Ом, L= 10 мГ. Рубильник замкнут. В момент времени t = 0 рубильник размыкается. Определить напряжение на индуктивности через t1 = 0.5 мс после размыкания рубильника. Показать это напряжение на временной диаграмме.
- Цепь из последовательно включенных сопротивлений R = 2 Ом и индуктивности L = 5 Гн присоединяется к источнику с постоянным напряжением U = 6 В. Построить график изменения тока и ЭДС в катушке в течение 7,5 с с момента включения источника питания. Для цепи вычислить по графику и аналитически время, в течение которого ток достигнет значения 2 А.
- Цепь из последовательно включенных сопротивлений R = 2 Ом и индуктивности L = 5 Гн присоединяется к источнику с постоянным напряжением U = 6 В. Построить график изменения тока и ЭДС в катушке в течение 7,5 с с момента включения источника питания. Для цепи вычислить по графику и аналитически время, в течение которого ток достигнет значения 2 А.
- Цепь из последовательно включенных сопротивления R = 2 Ом и индуктивности L = 100 мГн присоединяется на время, равное 100 мс, к источнику с напряжением U = 20 В, после чего источник питания отключается, а индуктивность замыкается на сопротивление R = 4 Ом. Построить графики изменения тока и ЭДС в катушке в интервале времени 150 мс от момента включения цепи.
- Цепь из последовательно включенных сопротивления R = 2 Ом и индуктивности L = 100 мГн присоединяется на время, равное 100 мс, к источнику с напряжением U = 20 В, после чего источник питания отключается, а индуктивность замыкается на сопротивление R = 4 Ом. Построить графики изменения тока и ЭДС в катушке в интервале времени 150 мс от момента включения цепи.
