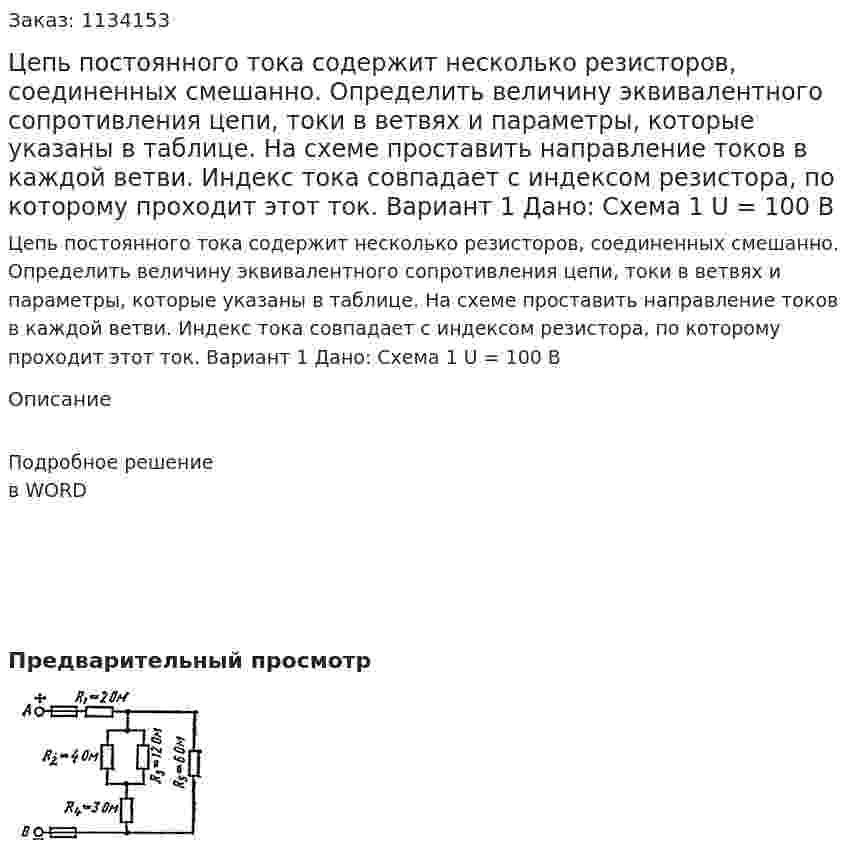

Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Определить величину эквивалентного сопротивления цепи, токи в ветвях и параметры, которые указаны в таблице. На схеме проставить направление токов в каждой ветви. Индекс тока совпадает с индексом резистора, по которому проходит этот ток. Вариант 1 Дано: Схема 1 U = 100 В
Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Определить величину эквивалентного сопротивления цепи, токи в ветвях и параметры, которые указаны в таблице. На схеме проставить направление токов в каждой ветви. Индекс тока совпадает с индексом резистора, по которому проходит этот ток. Вариант 1 Дано: Схема 1 U = 100 В
Описание
Подробное решение в WORD
- Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Определить ток в каждом резисторе и напряжение, приложенное к цепи, если они не заданы. Определить также мощность, потребляемую всей цепью, и расход энергии за 6 часов. Вариант 6 Дано: I5 = 2 A, R1 = 1 Ом, R2 = 6 Ом, R3 = 10 Ом, R4 = 2 Ом, R5 = 6 Ом, R6 = 12 Ом, R7 = 2 Ом
- Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Определить ток в каждом резисторе и напряжение, приложенное к цепи, если они не заданы. Определить также мощность, потребляемую всей цепью, и расход энергии за 6 часов. Вариант 6 Дано: I5 = 2 A, R1 = 1 Ом, R2 = 6 Ом, R3 = 10 Ом, R4 = 2 Ом, R5 = 6 Ом, R6 = 12 Ом, R7 = 2 Ом
- Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Схема цепи приведена на соответствующем рисунке. Номер рисунка, данные для решения задачи и величины, подлежащие определению, приведены в таблице 1. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например, через резистор R3 проходит ток I3 и на нем действует напряжение U3. Кроме величин, указанных в таблице 1 для определения, рассчитать также мощность, потребляемую всей цепью, и расход электрической энергии за 8 часов работы. Вариант 2
- Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Схема цепи приведена на соответствующем рисунке. Номер рисунка, данные для решения задачи и величины, подлежащие определению, приведены в таблице 1. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например, через резистор R3 проходит ток I3 и на нем действует напряжение U3. Кроме величин, указанных в таблице 1 для определения, рассчитать также мощность, потребляемую всей цепью, и расход электрической энергии за 8 часов работы. Вариант 2
- Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Схема цепи приведена на соответствующем рисунке. Номер рисунка, данные для решения задачи и величины, подлежащие определению, приведены в таблице 1. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например, через резистор R3 проходит ток I3 и на нем действует напряжение U3. Кроме величин, указанных в таблице 1 для определения, рассчитать также мощность, потребляемую всей цепью, и расход электрической энергии за 8 часов работы. Пояснить с помощью логических рассуждений характер изменения электрической величины, заданной в таблице вариантов (увеличится, уменьшится, останется без изменения), если один из резисторов замкнуть накоротко или выключить из схемы. Характер действия с резистором и его номер указаны в табл. 1. При этом считать напряжение UАВ неизменным. При трудностях логических пояснений ответа можно выполнить расчет требуемой величины в измененной схеме и на основании сравнения ее в двух схемах дать ответ на вопрос. Вариант 17
- Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Схема цепи приведена на соответствующем рисунке. Номер рисунка, данные для решения задачи и величины, подлежащие определению, приведены в таблице 1. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например, через резистор R3 проходит ток I3 и на нем действует напряжение U3. Кроме величин, указанных в таблице 1 для определения, рассчитать также мощность, потребляемую всей цепью, и расход электрической энергии за 8 часов работы. Пояснить с помощью логических рассуждений характер изменения электрической величины, заданной в таблице вариантов (увеличится, уменьшится, останется без изменения), если один из резисторов замкнуть накоротко или выключить из схемы. Характер действия с резистором и его номер указаны в табл. 1. При этом считать напряжение UАВ неизменным. При трудностях логических пояснений ответа можно выполнить расчет требуемой величины в измененной схеме и на основании сравнения ее в двух схемах дать ответ на вопрос. Вариант 17
- Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Схема цепи приведена на соответствующем рисунке. Номер рисунка, данные для решения задачи и величины, подлежащие определению, приведены в таблице 1. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например, через резистор R3 проходит ток I3 и на нем действует напряжение U3. Кроме величин, указанных в таблице 1 для определения, рассчитать также мощность, потребляемую всей цепью, и расход электрической энергии за 8 часов работы. Пояснить с помощью логических рассуждений характер изменения электрической величины, заданной в таблице вариантов (увеличится, уменьшится, останется без изменения), если один из резисторов замкнуть накоротко или выключить из схемы. Характер действия с резистором и его номер указаны в табл. 1. При этом считать напряжение UАВ неизменным. При трудностях логических пояснений ответа можно выполнить расчет требуемой величины в измененной схеме и на основании сравнения ее в двух схемах дать ответ на вопрос. Вариант 17
- Цепь получает питание от симметричного генератора. При этом показание вольтметра равно нулю. XC = 10 Ом. Найти Za, построить векторную диаграмму.
- Цепь получает питание от симметричного генератора. При этом показание вольтметра равно нулю. XC = 10 Ом. Найти Za, построить векторную диаграмму.
- Цепь постоянного тока Дано: Е1 = 10 В, Е2 = 5 В, R1 = R2 = 4 Ом, R3 = 3 Ом Определить напряжение Uab и ток I1
- Цепь постоянного тока Дано: Е1 = 10 В, Е2 = 5 В, R1 = R2 = 4 Ом, R3 = 3 Ом Определить напряжение Uab и ток I1
- Цепь постоянного тока - расчет методом эквивалентного генератора
- Цепь постоянного тока - расчет методом эквивалентного генератора
- Цепь постоянного тока содержит несколько резисторов, соединенных смешанно. Определить величину эквивалентного сопротивления цепи, токи в ветвях и параметры, которые указаны в таблице. На схеме проставить направление токов в каждой ветви. Индекс тока совпадает с индексом резистора, по которому проходит этот ток. Вариант 1 Дано: Схема 1 U = 100 В
