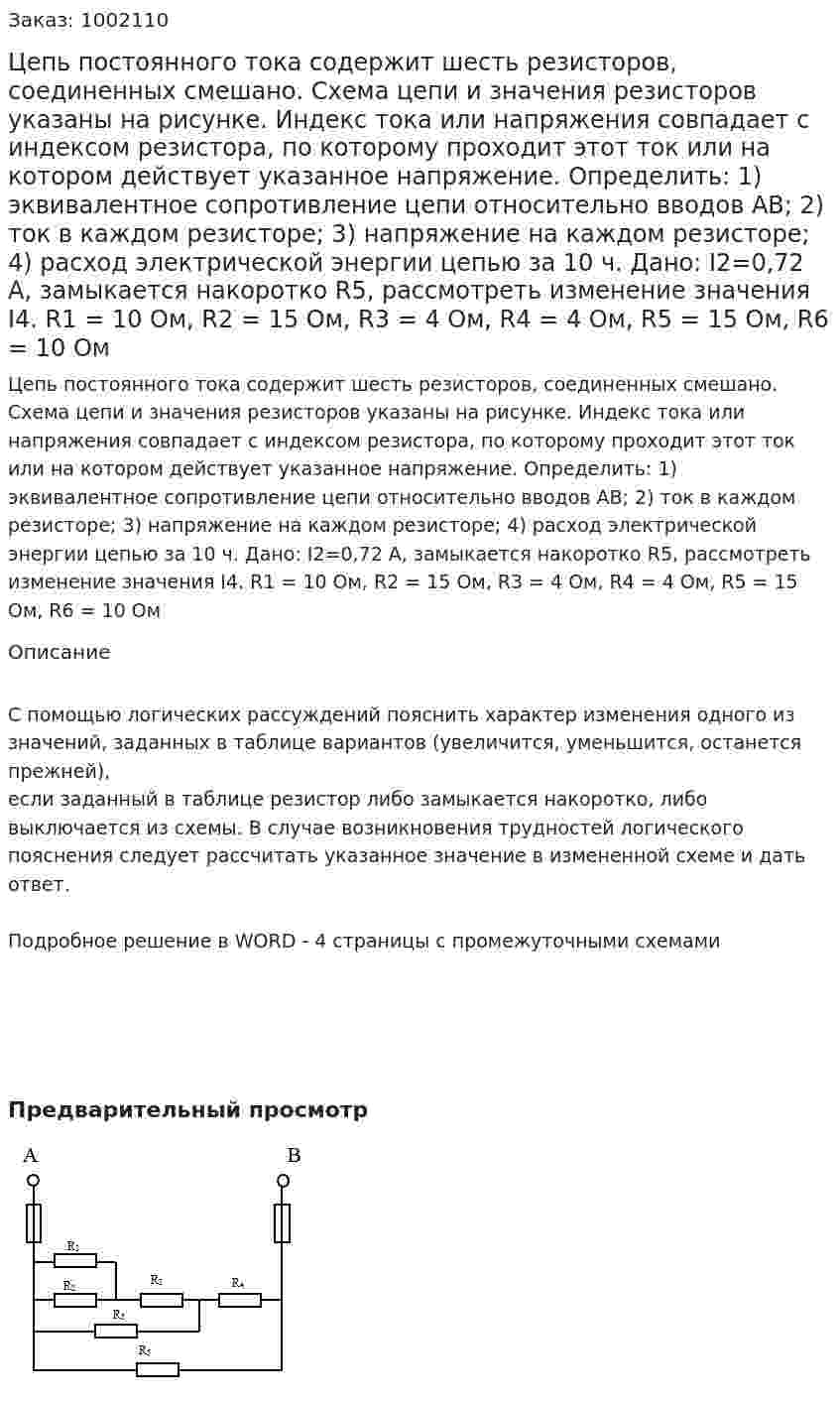

Цепь постоянного тока содержит шесть резисторов, соединенных смешано. Схема цепи и значения резисторов указаны на рисунке. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч. Дано: I2=0,72 А, замыкается накоротко R5, рассмотреть изменение значения I4. R1 = 10 Ом, R2 = 15 Ом, R3 = 4 Ом, R4 = 4 Ом, R5 = 15 Ом, R6 = 10 Ом
Цепь постоянного тока содержит шесть резисторов, соединенных смешано. Схема цепи и значения резисторов указаны на рисунке. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч. Дано: I2=0,72 А, замыкается накоротко R5, рассмотреть изменение значения I4. R1 = 10 Ом, R2 = 15 Ом, R3 = 4 Ом, R4 = 4 Ом, R5 = 15 Ом, R6 = 10 Ом
Описание
С помощью логических рассуждений пояснить характер изменения одного из значений, заданных в таблице вариантов (увеличится, уменьшится, останется прежней), если заданный в таблице резистор либо замыкается накоротко, либо выключается из схемы. В случае возникновения трудностей логического пояснения следует рассчитать указанное значение в измененной схеме и дать ответ.
Подробное решение в WORD - 4 страницы с промежуточными схемами
- Цепь постоянного тока содержит шесть резисторов, соединенных смешано. Схема цепи и значения резисторов указаны на рисунке. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч. Дано: I2=0,72 А, замыкается накоротко R5, рассмотреть изменение значения I4. R1 = 10 Ом, R2 = 15 Ом, R3 = 4 Ом, R4 = 4 Ом, R5 = 15 Ом, R6 = 10 Ом
- Цепь постоянного тока содержит шесть резисторов, соединенных смешано. Схема цепи и значения сопротивлений резисторов указаны на рис. 1. Величина одного из заданных токов приведеена в таблице 1 для каждого варианта. Индекс тока и напряжения совпадает с индексом резистора, по которому проходит этот ток и на котором действует указанное напряжение. Определить: 1) Эквивалентное сопротивление цепи; 2) Ток в каждом резисторе (указать направление тока); 3) Напряежние на каждом резисторе; 4) Составить баланс мощностей. Вариант 2 Дано: R1 = 4 Ом, R2 = 2 Ом, R3 = 3 Ом, R4 = 8 Ом, R5 = 15 Ом, R6 = 4 Ом I2 = 10 A
- Цепь постоянного тока содержит шесть резисторов, соединенных смешано. Схема цепи и значения сопротивлений резисторов указаны на рис. 1. Величина одного из заданных токов приведеена в таблице 1 для каждого варианта. Индекс тока и напряжения совпадает с индексом резистора, по которому проходит этот ток и на котором действует указанное напряжение. Определить: 1) Эквивалентное сопротивление цепи; 2) Ток в каждом резисторе (указать направление тока); 3) Напряежние на каждом резисторе; 4) Составить баланс мощностей. Вариант 2 Дано: R1 = 4 Ом, R2 = 2 Ом, R3 = 3 Ом, R4 = 8 Ом, R5 = 15 Ом, R6 = 4 Ом I2 = 10 A
- Цепь постоянного тока с одним источником ЭДС представлена на рис. 1.1. Параметры резистивных элементов, величина ЭДС Е и вариант схемы указаны. Требуется определить токи во всех резистивных элементах и проверить полученные результаты с помощью первого или второго законов Кирхгофа. Вариант 111Схема А; Е = 6 В; R1 = R2 = 2 Ом, R3 = R4 = 1 Ом
- Цепь постоянного тока с одним источником ЭДС представлена на рис. 1.1. Параметры резистивных элементов, величина ЭДС Е и вариант схемы указаны. Требуется определить токи во всех резистивных элементах и проверить полученные результаты с помощью первого или второго законов Кирхгофа. Вариант 111Схема А; Е = 6 В; R1 = R2 = 2 Ом, R3 = R4 = 1 Ом
- Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. R1 соединен c R2 последовательно, R3 соединен с R4 параллельно, R1-2 соединен с R3-4 последовательно. Определить Rэкв(Ом), токи, проходящие через каждый резистор: I1, I2, I3, I4. Решение задачи проверить, применить первый закон Кирхгофа R1 = 10 Ом R2 = 2 Ом R3 = 40 Ом R4 = 10 Ом P = 80 Вт
- Цепь постоянного тока со смешанным соединением состоит из четырех резисторов. R1 соединен c R2 последовательно, R3 соединен с R4 параллельно, R1-2 соединен с R3-4 последовательно. Определить Rэкв(Ом), токи, проходящие через каждый резистор: I1, I2, I3, I4. Решение задачи проверить, применить первый закон Кирхгофа R1 = 10 Ом R2 = 2 Ом R3 = 40 Ом R4 = 10 Ом P = 80 Вт
- Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице 1. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч. С помощью логических рассуждений пояснить характер изменения одного из значений, заданных в таблице вариантов (увеличится, уменьшится, останется прежней), если заданный в таблице резистор либо замыкается накоротко, либо выключается из схемы. В случае возникновения трудностей логического пояснения следует рассчитать указанное значение в измененной схеме и дать ответ. Вариант 4 Дано: U3 = 40 В, R5 замыкается накоротко, рассмотреть изменение I45
- Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице 1. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч. С помощью логических рассуждений пояснить характер изменения одного из значений, заданных в таблице вариантов (увеличится, уменьшится, останется прежней), если заданный в таблице резистор либо замыкается накоротко, либо выключается из схемы. В случае возникновения трудностей логического пояснения следует рассчитать указанное значение в измененной схеме и дать ответ. Вариант 8 Дано: U6 = 60 В, R2 замыкается накоротко, рассмотреть изменение I1
- Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице 1. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч. С помощью логических рассуждений пояснить характер изменения одного из значений, заданных в таблице вариантов (увеличится, уменьшится, останется прежней), если заданный в таблице резистор либо замыкается накоротко, либо выключается из схемы. В случае возникновения трудностей логического пояснения следует рассчитать указанное значение в измененной схеме и дать ответ. Вариант 8 Дано: U6 = 60 В, R2 замыкается накоротко, рассмотреть изменение I1
- Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице 1. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч. С помощью логических рассуждений пояснить характер изменения одного из значений, заданных в таблице вариантов (увеличится, уменьшится, останется прежней), если заданный в таблице резистор либо замыкается накоротко, либо выключается из схемы. В случае возникновения трудностей логического пояснения следует рассчитать указанное значение в измененной схеме и дать ответ. Дано: I45 = 6 A
- Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Схема цепи и значения резисторов указаны на соответствующем рисунке. Номер рисунка и величина одного из заданных токов или напряжений приведены в таблице 1. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч. С помощью логических рассуждений пояснить характер изменения одного из значений, заданных в таблице вариантов (увеличится, уменьшится, останется прежней), если заданный в таблице резистор либо замыкается накоротко, либо выключается из схемы. В случае возникновения трудностей логического пояснения следует рассчитать указанное значение в измененной схеме и дать ответ. Дано: I45 = 6 A
- Цепь постоянного тока содержит шесть резисторов, соединенных смешано. Схема цепи и значения резисторов указаны на рисунке. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч.Дано: I1=3,24 А, замыкается накоротко R5, рассмотреть изменение значения U3. R1 = 10 Ом, R2 = 15 Ом, R3 = 4 Ом, R4 = 4 Ом, R5 = 15 Ом, R6 = 10 Ом
- Цепь постоянного тока содержит шесть резисторов, соединенных смешано. Схема цепи и значения резисторов указаны на рисунке. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует указанное напряжение. Например, через резистор R5 проходит ток I5 и на нем действует напряжение U5. Определить: 1) эквивалентное сопротивление цепи относительно вводов АВ; 2) ток в каждом резисторе; 3) напряжение на каждом резисторе; 4) расход электрической энергии цепью за 10 ч.Дано: I1=3,24 А, замыкается накоротко R5, рассмотреть изменение значения U3. R1 = 10 Ом, R2 = 15 Ом, R3 = 4 Ом, R4 = 4 Ом, R5 = 15 Ом, R6 = 10 Ом
