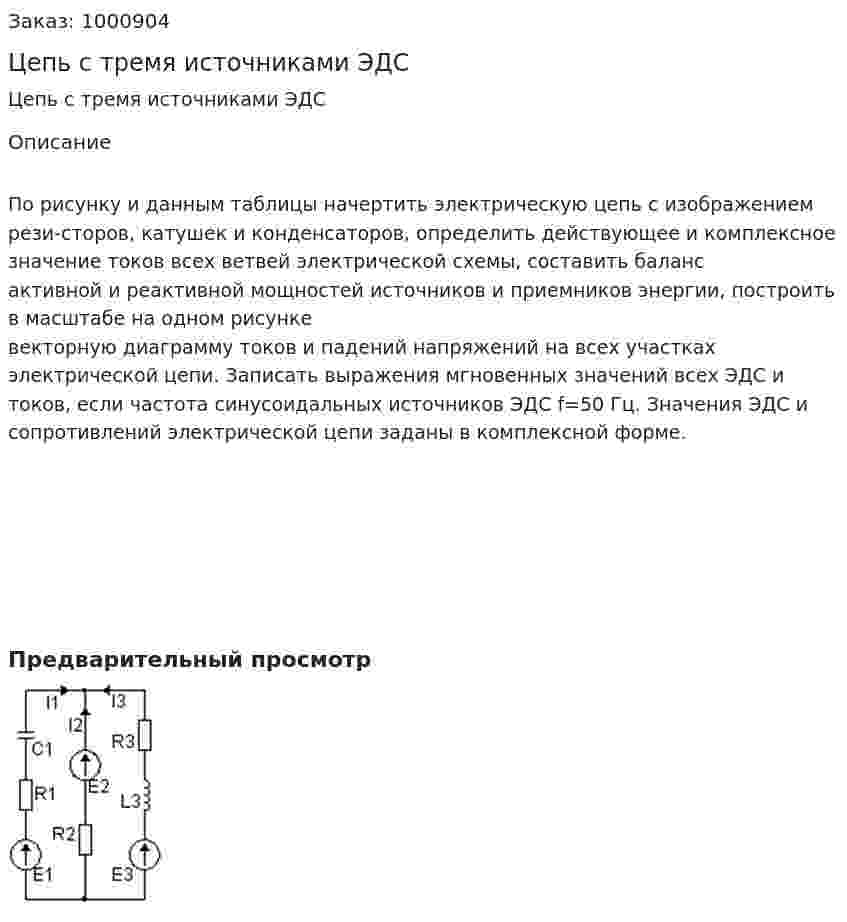

Цепь с тремя источниками ЭДС
Цепь с тремя источниками ЭДС
Описание
По рисунку и данным таблицы начертить электрическую цепь с изображением рези-сторов, катушек и конденсаторов, определить действующее и комплексное значение токов всех ветвей электрической схемы, составить баланс активной и реактивной мощностей источников и приемников энергии, построить в масштабе на одном рисунке
векторную диаграмму токов и падений напряжений на всех участках электрической цепи. Записать выражения мгновенных значений всех ЭДС и токов, если частота синусоидальных источников ЭДС f=50 Гц. Значения ЭДС и сопротивлений электрической цепи заданы в комплексной форме.
