Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов. Вариант 16 группа 4
Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов. Вариант 16 группа 4
Описание
Подробное решение в WORD+ файл моделирования MicroCap+файл MathCad
Решение двух первых коммутаций только операторным методом!
Операторный метод, MicroCap
- Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов. Вариант 16 группа 4

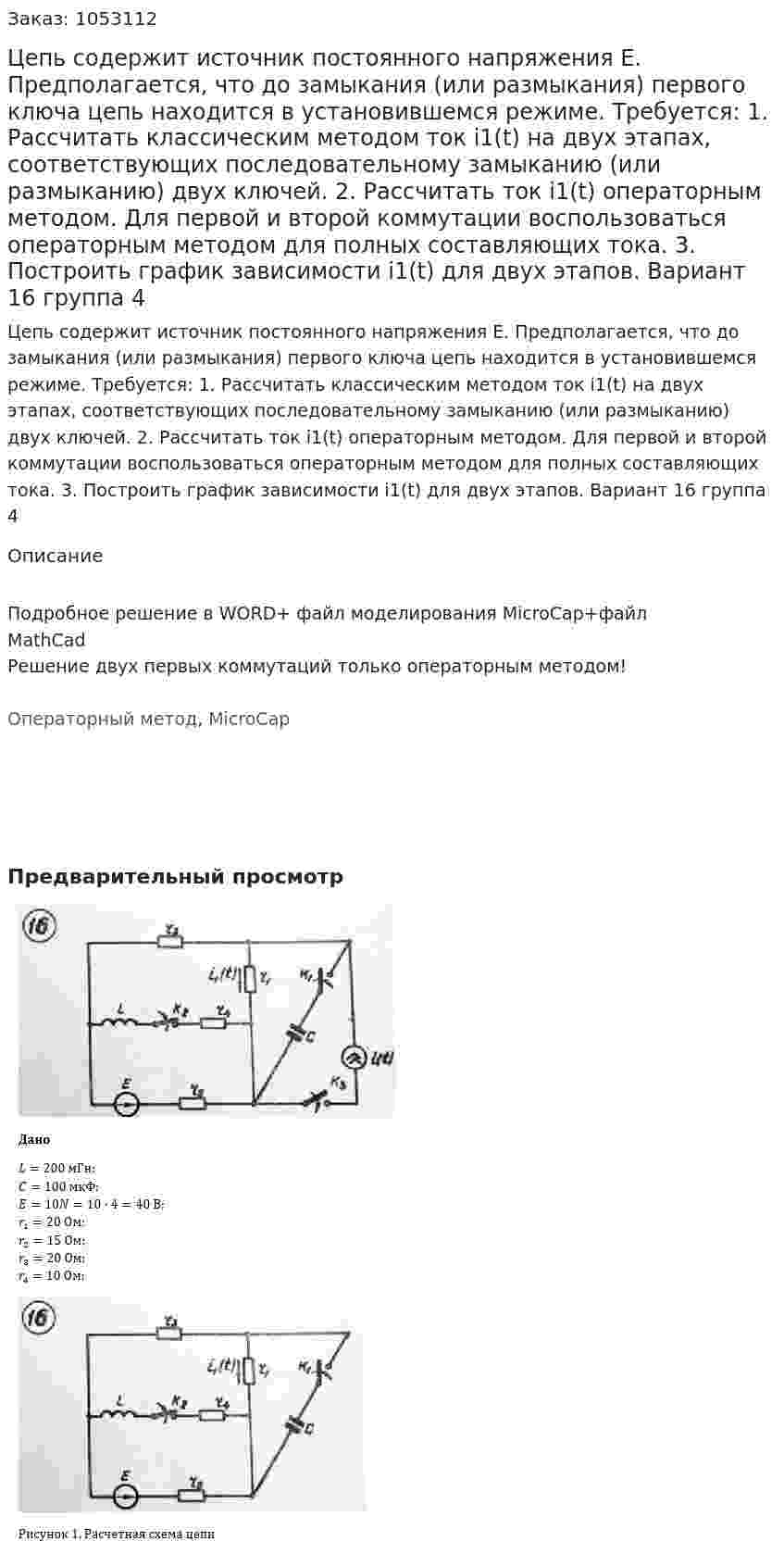

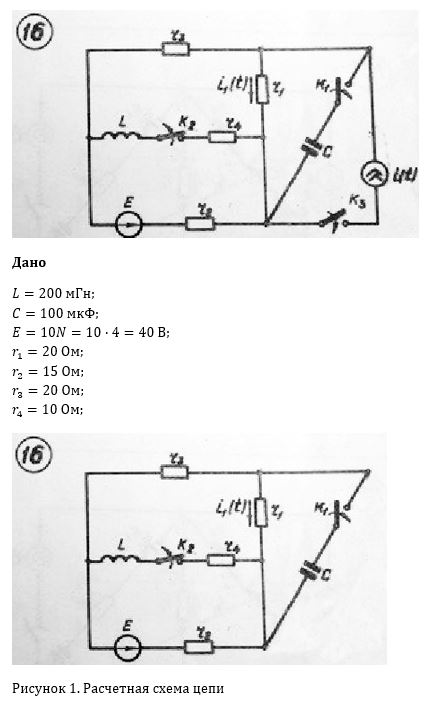

- Цепь содержит источник постоянного напряжения E. Предполагается, что до замыкания (или размыкания) первого ключа цепь находится в установившемся режиме. Требуется: 1. Рассчитать классическим методом ток i1(t) на двух этапах, соответствующих последовательному замыканию (или размыканию) двух ключей. 2. Рассчитать ток i1(t) операторным методом. Для первой и второй коммутации воспользоваться операторным методом для полных составляющих тока. 3. Построить график зависимости i1(t) для двух этапов. Вариант 16 группа 5Дано: L=200 мГн; C=100 мкФ; E=10N=10·5=50 В; r1=20 Ом; r2=15 Ом; r3=20 Ом; r4=10 Ом;
