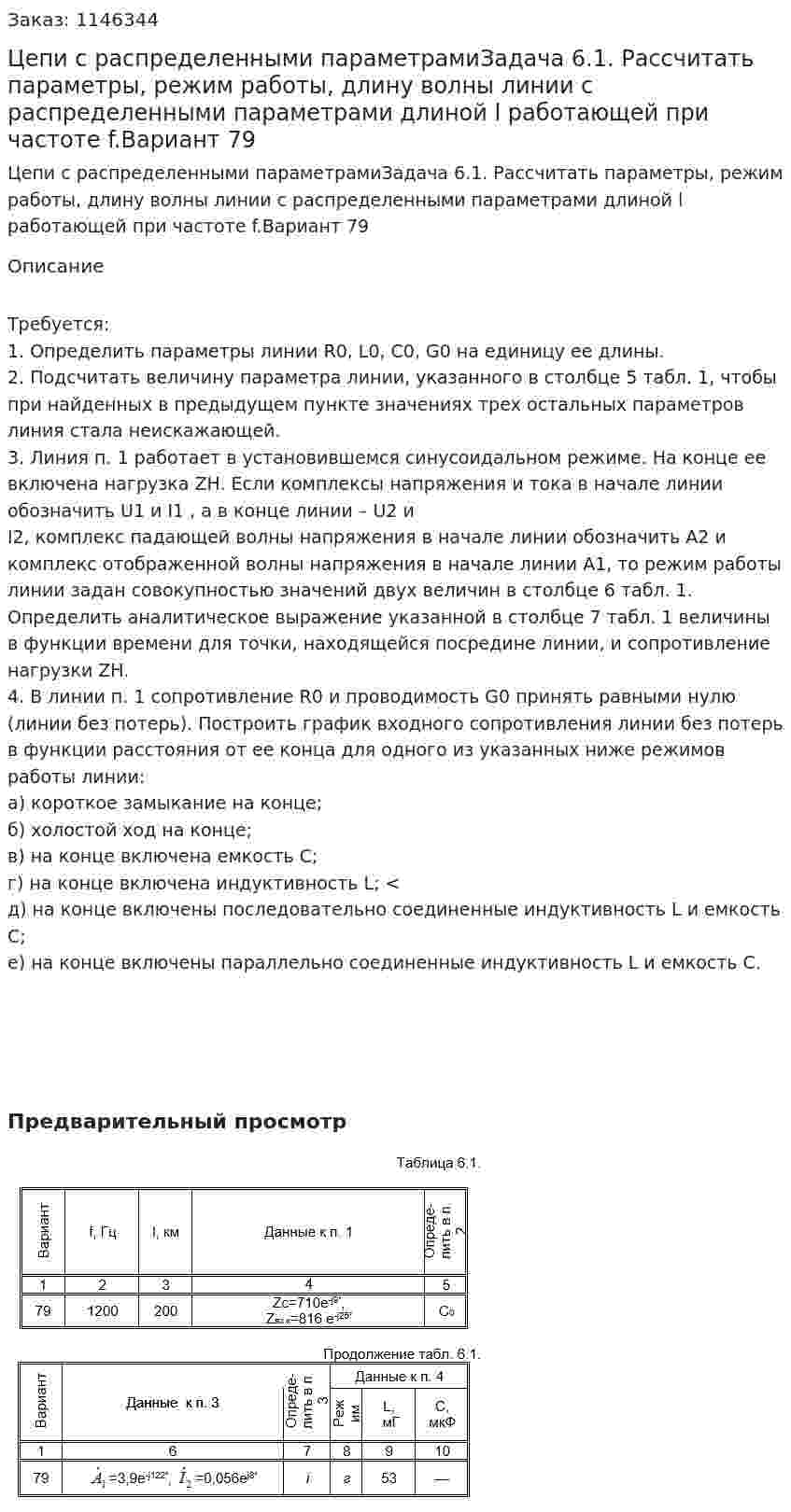

Цепи с распределенными параметрамиЗадача 6.1. Рассчитать параметры, режим работы, длину волны линии с распределенными параметрами длиной l работающей при частоте f.Вариант 79

Требуется:
1. Определить параметры линии R0, L0, C0, G0 на единицу ее длины.
2. Подсчитать величину параметра линии, указанного в столбце 5 табл. 1, чтобы при найденных в предыдущем пункте значениях трех остальных параметров линия стала неискажающей.
3. Линия п. 1 работает в установившемся синусоидальном режиме. На конце ее включена нагрузка ZH. Если комплексы напряжения и тока в начале линии обозначить U1 и I1 , а в конце линии – U2 и I2, комплекс падающей волны напряжения в начале линии обозначить A2 и комплекс отображенной волны напряжения в начале линии A1, то режим работы линии задан совокупностью значений двух величин в столбце 6 табл. 1. Определить аналитическое выражение указанной в столбце 7 табл. 1 величины в функции времени для точки, находящейся посредине линии, и сопротивление нагрузки ZH.
4. В линии п. 1 сопротивление R0 и проводимость G0 принять равными нулю (линии без потерь). Построить график входного сопротивления линии без потерь в функции расстояния от ее конца для одного из указанных ниже режимов работы линии:
а) короткое замыкание на конце;
б) холостой ход на конце;
в) на конце включена емкость С;
г) на конце включена индуктивность L; <
д) на конце включены последовательно соединенные индуктивность L и емкость С;
е) на конце включены параллельно соединенные индуктивность L и емкость С.
