Цифровой измеритель емкости (курсовой проект)

Целью данного курсового проекта является проектирование электрической схемы и разработка управляющей программы портативного измерителя емкости конденсаторов с автономным питанием и отображением результата измерения на 7-сегментном светодиодном дисплее.
В процессе выполнения курсового проекта был определен принцип работы устройства и определены его основные функции, на основании чего была построена структурная схема и выбрана элементная база.
В работе выполнено схемотехническое проектирование, написано и отлажено программное обеспечение под данное устройство, а также выполнено его интерактивное моделирование.

Техническое задание

Разрабатываемый измеритель должен обеспечивать измерение емкостей конденсаторов в диапазоне 100 пФ - 10 мкФ
с разбивкой на диапазоны.
Напряжение питания батарея 9В.
Процесс измерения должен начинаться после нажатия кнопки «Старт».
Измеренное значение должно появиться на 7-ми сегментных индикаторах на 5 с.
Выбор диапазона измерения должен осуществляться автоматически.
Приведенная погрешность измерения емкости должна составлять не более 3 %.


Реферат 3
Техническое задание 4
Обоснование принципа работы 5
Построение структурной схемы 9
Выбор радиоэлементов 12
Построение принципиальной схемы 19
Разработка алгоритма функционирования 24
Разработка программы 26
Заключение 27
Список используемых источников 28
Приложение 1. Схема электрическая структурная 29

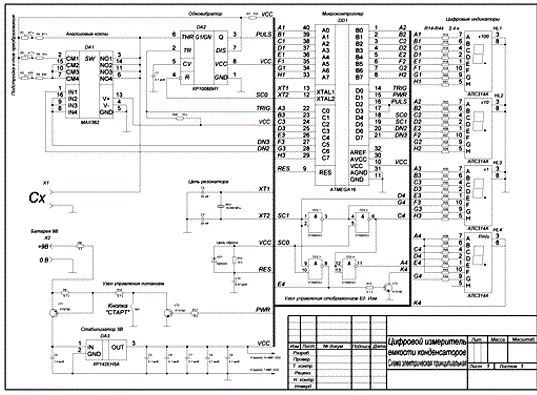

Приложение 2. Схема электрическая принципиальная 30
Приложение 3. Перечень элементов 31
Приложение 4. Блок-схема алгоритмов работы программы 33
Приложение 5. Текст исходной программы 39
Приложение 6. Скриншоты симуляции 43

Пояснительная записка+исходники программ+схемы в spl7+7 файлов документации
