Заказ: 1013447

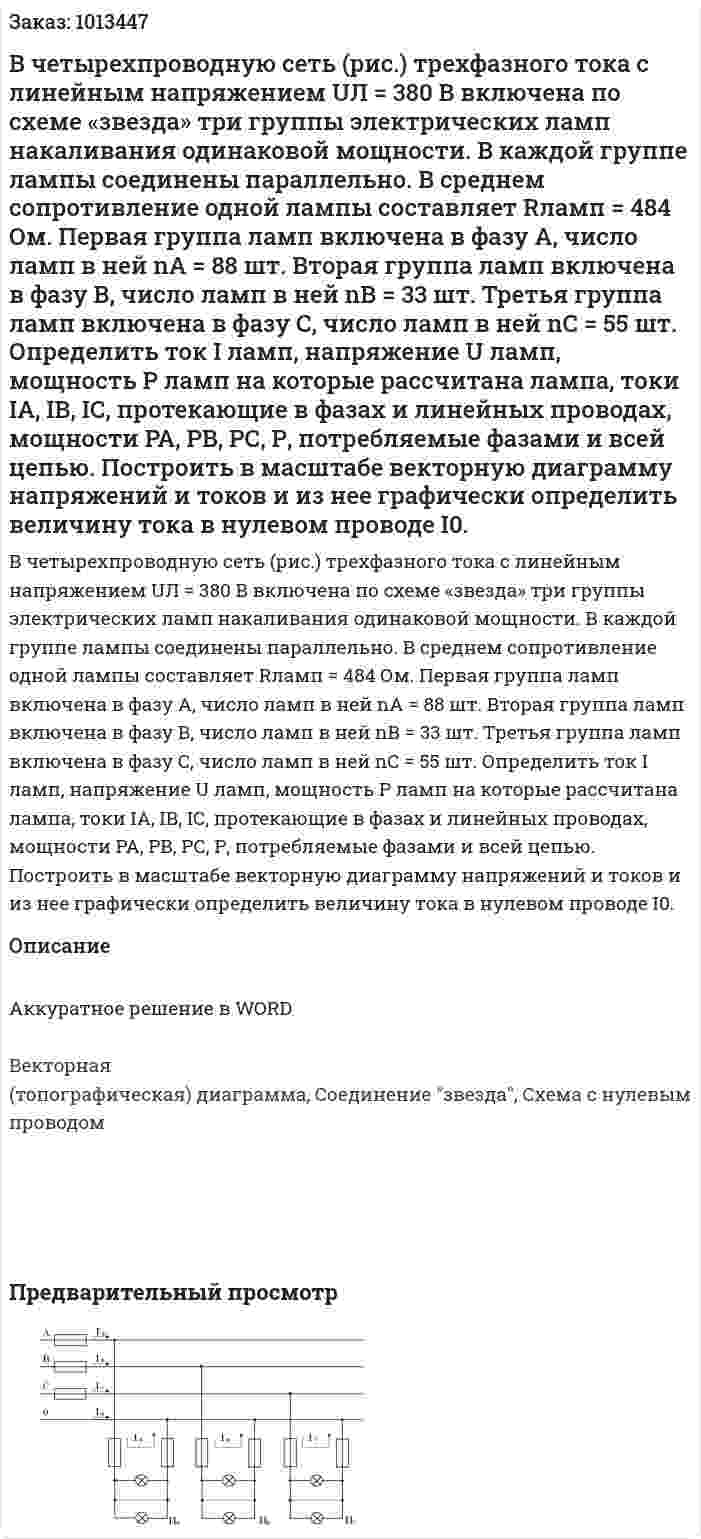

В четырехпроводную сеть (рис.) трехфазного тока с линейным напряжением UЛ = 380 В включена по схеме «звезда» три группы электрических ламп накаливания одинаковой мощности. В каждой группе лампы соединены параллельно. В среднем сопротивление одной лампы составляет Rламп = 484 Ом. Первая группа ламп включена в фазу А, число ламп в ней nА = 88 шт. Вторая группа ламп включена в фазу В, число ламп в ней nВ = 33 шт. Третья группа ламп включена в фазу С, число ламп в ней nС = 55 шт. Определить ток I ламп, напряжение U ламп, мощность Р ламп на которые рассчитана лампа, токи IА, IВ, IС, протекающие в фазах и линейных проводах, мощности РА, РВ, РС, Р, потребляемые фазами и всей цепью. Построить в масштабе векторную диаграмму напряжений и токов и из нее графически определить величину тока в нулевом проводе I0.
В четырехпроводную сеть (рис.) трехфазного тока с линейным напряжением UЛ = 380 В включена по схеме «звезда» три группы электрических ламп накаливания одинаковой мощности. В каждой группе лампы соединены параллельно. В среднем сопротивление одной лампы составляет Rламп = 484 Ом. Первая группа ламп включена в фазу А, число ламп в ней nА = 88 шт. Вторая группа ламп включена в фазу В, число ламп в ней nВ = 33 шт. Третья группа ламп включена в фазу С, число ламп в ней nС = 55 шт. Определить ток I ламп, напряжение U ламп, мощность Р ламп на которые рассчитана лампа, токи IА, IВ, IС, протекающие в фазах и линейных проводах, мощности РА, РВ, РС, Р, потребляемые фазами и всей цепью. Построить в масштабе векторную диаграмму напряжений и токов и из нее графически определить величину тока в нулевом проводе I0.
Описание
Аккуратное решение в WORD
Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом
